Perintang Simen Jejari

Apakah yang Membuatkan Perintang Simen Jejari Terserlah dalam Aplikasi Kuasa Tinggi Padat?

Perintang Simen Radial daripada RST Electric merapatkan jurang antara perintang kuasa yang dipasang PCB dan unit pemasangan casis yang lebih besar, menawarkan penyelesaian yang padat lagi cekap dari segi haba untuk aplikasi yang memerlukan pelesapan kuasa tinggi dalam ruang yang terhad. Tidak seperti perintang paksi atau jejari standard yang bergantung semata-mata pada surih PCB dan udara ambien untuk penyejukan, Resistor Pemasangan Casis ini menggabungkan kurungan logam teguh yang membolehkan pelekatan terus pada sink haba atau casis peralatan logam, meningkatkan pemindahan haba secara mendadak dan membolehkan operasi berkuasa tinggi yang berterusan.

Bagaimanakah Perintang Simen Kuasa Tinggi Dibina untuk Kebolehpercayaan Terma & Mekanikal?

Pembinaan Perintang Simen Kuasa Tinggi ini mengutamakan kekonduksian terma dan kestabilan mekanikal. Elemen perintang—tersedia dalam konfigurasi wirewound untuk aplikasi rintangan rendah, denyutan tinggi (sehingga 0.1Ω) atau filem logam untuk keperluan bunyi rendah dan rintangan tinggi (sehingga 100kΩ)—dikapsulkan dalam pengisi silika bukan organik dan ditempatkan dalam bekas seramik kalis api. Reka bentuk SQHG yang unik menampilkan kedua-dua petunjuk jejari untuk sambungan elektrik dan pendakap pelekap bersepadu dengan lubang pra-gerudi (biasanya diameter 4.0mm) untuk penetapan skru atau bolt. Kaedah sambungan dwi ini memastikan integriti elektrik dan keselamatan mekanikal, walaupun dalam persekitaran getaran tinggi. Orientasi pakej adalah mendatar, dengan paksi panjang perintang selari dengan permukaan pelekap, meminimumkan profil ketinggian sambil memaksimumkan kawasan sentuhan untuk pemindahan haba.

Apakah Ujian Tegar Mengesahkan Ketahanan Perintang dalam Persekitaran Perindustrian?

Setiap unit menjalani pengesahan kualiti yang ketat. Ujian kebolehpaterian memastikan liputan >90% di bawah 260±5°C selama 2 saat. Tahanan dielektrik disahkan pada 500VAC selama 5 saat tanpa kerosakan. Pekali suhu dikekalkan pada ≤ ±250 ppm/°C. Berbasikal suhu dari -55°C hingga +200°C mengesahkan integriti struktur, manakala ujian ketahanan pada voltan terkadar selama 1000 jam mengesahkan kebolehpercayaan jangka panjang. Ujian beban lampau pada kuasa undian 10× (wirewound) atau kuasa undian 5× (filem logam) mengesahkan keupayaan nadi. Sebagai pengeluar Perintang Simen Radial yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran perintang kuasa dengan pembuatan ketepatan untuk menyampaikan komponen yang menyediakan pengurusan haba yang teguh dalam peralatan industri dan komersial.

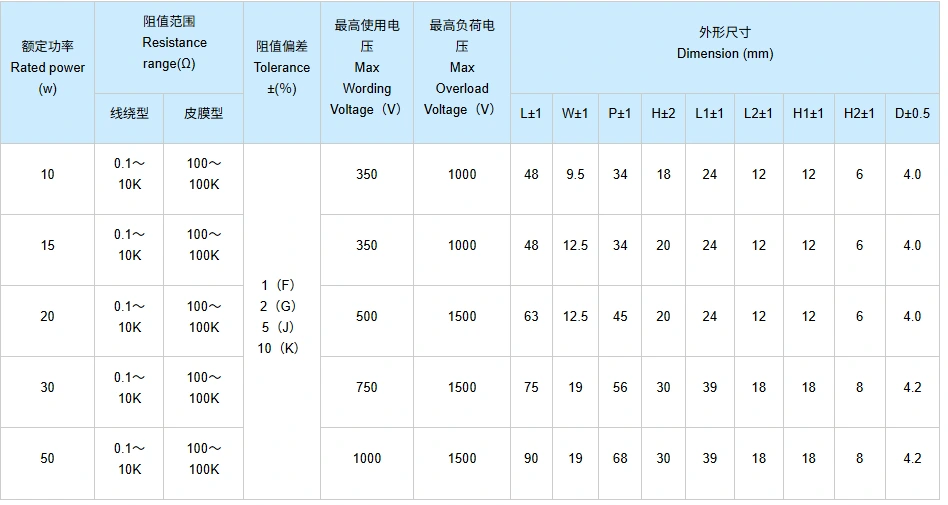

Spesifikasi Teknikal

Apakah kelebihan produk ini?

1.Pendakap Pemasangan Bersepadu – Pendakap logam terbina dalam dengan lubang pra-gerudi (4.0–4.2mm) membolehkan lampiran selamat pada casis atau sinki haba, memaksimumkan pemindahan haba.

2. Ketumpatan Kuasa Tinggi – Sehingga 50W dalam pakej segi empat tepat padat, sesuai untuk aplikasi di mana ruang papan adalah terhad tetapi keperluan pelesapan kuasa adalah tinggi.

3. Penamatan Elektrik & Mekanikal Dwi - Plumbum jejari menyediakan sambungan pateri manakala kurungan menyediakan sokongan mekanikal, mengurangkan tekanan pada sambungan pateri PCB.

4.Pekali Suhu yang Diperbaiki – ≤ ±250 ppm/°C memastikan nilai rintangan yang stabil merentasi julat suhu operasi penuh.

5. Perumahan Seramik Kalis Api – Dikapsulkan dalam pengisi silika tak organik dalam bekas seramik untuk pelesapan haba yang sangat baik, penebat elektrik dan perlindungan mekanikal.

6. Julat Rintangan Luas – Versi Wirewound ke 0.1Ω untuk penderiaan arus tinggi; versi filem logam sehingga 100kΩ untuk pembahagian voltan.

7. Operasi Suhu Tinggi – Operasi berterusan sehingga +200°C suhu kes dengan penurunan linear.

8. Toleransi Ketepatan – Tersedia dari ±1% hingga ±10% untuk memenuhi keperluan litar ketat atau reka bentuk sensitif kos.

9.Pembinaan Teguh – Menahan getaran (50m/s²) dan berbasikal suhu (-55°C hingga +200°C) tanpa penurunan prestasi.

10. Pengesahan Kualiti Komprehensif – 100% ujian kebolehpaterian, kekuatan dielektrik dan ketahanan mengikut piawaian IEC 60115.

Aplikasi Produk

Lukisan dan dimensi

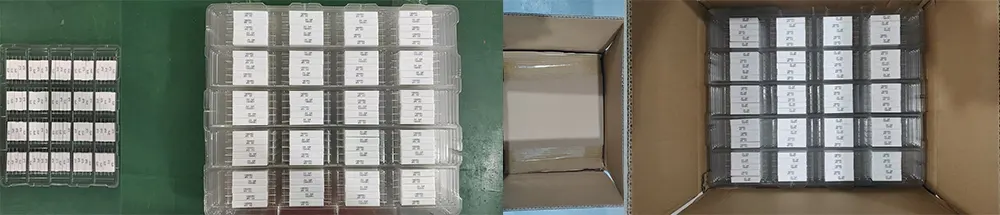

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Simen Radial:

Kami mementingkan keselamatan pengangkutan setiap Perintang Seramik. Sebelum penghantaran, kami akan menyediakan penyelesaian pembungkusan tersuai berdasarkan saiz pesanan untuk memastikan integriti produk sepanjang proses.

Untuk pesanan biasa, proses pembungkusan bebas diguna pakai: setiap perintang pertama kali ditutup sepenuhnya dengan filem penebat elektrik statik, dan kemudian diletakkan di dalam kotak bebas untuk memberikan perlindungan yang mencukupi untuk badan seramik dan struktur sokongan. Untuk pembelian berskala besar, kadbod beralun digunakan untuk pembungkusan seluruh kotak, dengan sekatan buih di dalamnya untuk mencegah lenturan pin dan ubah bentuk sokongan dengan berkesan, memastikan ketepatan pemasangan.

Untuk bahagian utama seperti pin dan penyokong, kami juga akan mengisi pad buih untuk tetulang bagi memastikan ia kekal lurus semasa pengangkutan dan tidak menjejaskan pemasangan berikutnya. Setiap penghantaran barangan disertakan dengan senarai pembungkusan dan sijil pemeriksaan, memudahkan penerimaan dan pengarkiban pantas oleh pelanggan.

Kaedah penghantaran adalah fleksibel dan boleh disesuaikan dengan skala pembelian: kelompok kecil boleh memilih perkhidmatan penghantaran ekspres antarabangsa seperti DHL/FedEx/UPS; kelompok bersaiz sederhana sesuai untuk pengangkutan udara; pesanan berskala besar diangkut melalui laut, mengimbangi kos dan ketepatan masa.

Sebelum membungkus semua Perintang Seramik, ujian elektrik 100% dan pemeriksaan penampilan dijalankan untuk memastikan penunjuk teras seperti nilai rintangan dipenuhi dengan tepat, dan penampilan produk dikawal ketat untuk mematuhi piawaian tersuai, memastikan produk yang dihantar memenuhi sepenuhnya keperluan penggunaan dan pematuhan.
