Perintang Wirewound Seramik Menegak

Kelebihan Reka Bentuk

Perintang Wirewound Seramik Menegak daripada RST Electric menangani cabaran biasa dalam reka bentuk elektronik moden: memberikan pelesapan kuasa tinggi dalam ruang papan yang terhad. Tidak seperti perintang paksi-plumbum mendatar yang menggunakan kawasan papan linear yang ketara, Perintang Radial ini dipasang secara menegak, dengan petunjuk keluar dari satu hujung badan seramik segi empat tepat, membolehkan ia berdiri tegak. Orientasi ini mengurangkan jejak PCB sebanyak 50-70% berbanding komponen plumbum paksi yang setara, menjadikannya sesuai untuk bekalan kuasa yang padat, pemacu motor dan elektronik pengguna.

Pembinaan, Pengurusan Terma & Konfigurasi

Pembinaan Perintang Bersalut Seramik ini mengutamakan pengurusan haba dan keteguhan mekanikal. Elemen rintangan—tersedia dalam binaan wayar untuk keupayaan nadi tinggi (sehingga 0.1Ω) atau filem logam untuk hingar rendah dan rintangan tinggi (sehingga 100kΩ)—dikapsulkan dalam pengisi silika tak organik dan ditempatkan dalam bekas seramik kalis api. Orientasi menegak secara semula jadi menggalakkan penyejukan perolakan, manakala petunjuk jejari menyediakan pelekap melalui lubang yang selamat dengan kekuatan sambungan pateri yang sangat baik. Siri SQM termasuk pakej menegak standard serta dua konfigurasi khas: WS (lebar badan langsing) dan WB (lebar badan dilanjutkan jarak plumbum), menawarkan fleksibiliti reka bentuk untuk corak lubang pelekap yang berbeza dan keperluan pelepasan voltan.

Pengesahan Kualiti & Kepakaran Pembuatan

Setiap unit menjalani pengesahan menyeluruh. Ujian kebolehpaterian memastikan liputan >90% pada 260±5°C selama 2 saat. Tahanan dielektrik disahkan pada 500VAC selama 5 saat tanpa kerosakan. Pekali suhu dikekalkan pada ≤ ±250 ppm/°C (lebih baik daripada setara mendatar piawai). Berbasikal suhu dari -55°C hingga +200°C mengesahkan integriti struktur, manakala ujian ketahanan pada voltan terkadar selama 1000 jam mengesahkan kebolehpercayaan jangka panjang. Ujian beban lampau pada kuasa undian 10× (wirewound) atau kuasa undian 5× (filem logam) mengesahkan keupayaan nadi. Sebagai pengeluar Perintang Seramik Menegak yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran perintang kuasa dengan pembuatan ketepatan untuk menyampaikan komponen yang mengoptimumkan ruang papan tanpa menjejaskan prestasi.

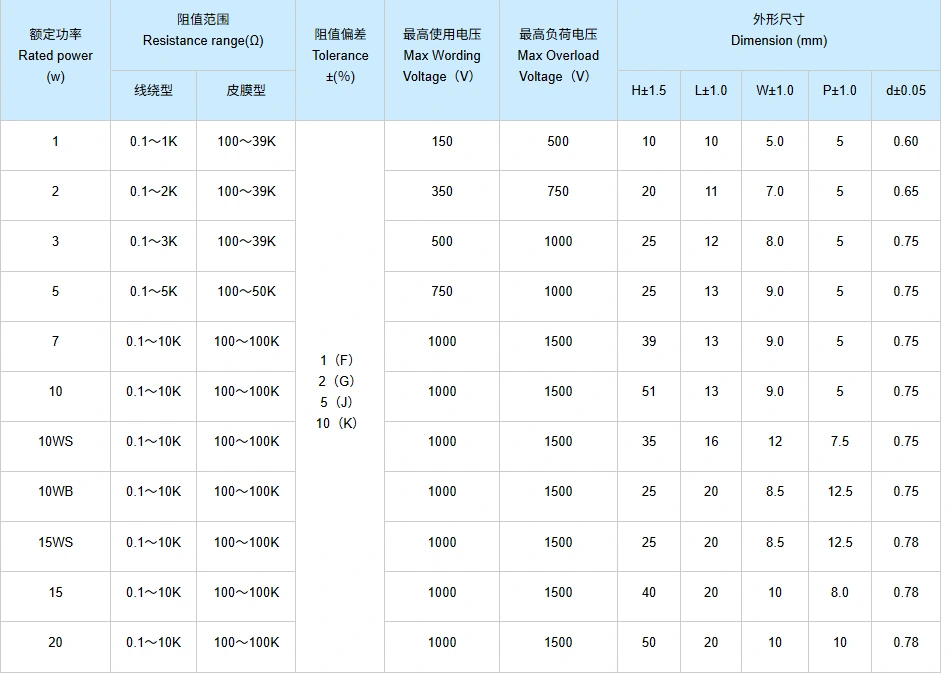

Spesifikasi Teknikal

Ciri-ciri Produk Perintang Wirewound Seramik Menegak

1. Orientasi Menegak Penjimatan Ruang – Reka bentuk plumbum jejari membolehkan pemasangan tegak, mengurangkan jejak PCB sebanyak 50-70% berbanding alternatif plumbum paksi .

2. Teknologi Dwi Elemen - Pilihan Wirewound untuk rintangan rendah (0.1Ω) dan keupayaan nadi tinggi; pilihan filem logam untuk hingar rendah dan rintangan tinggi (100kΩ) .

3.Pekali Suhu yang Diperbaiki – ≤ ±250 ppm/°C memberikan kestabilan yang lebih baik merentas julat suhu operasi berbanding perintang seramik standard.

4. Perumahan Seramik Kalis Api – Dikapsulkan dalam pengisi silika tak organik dalam bekas seramik untuk pelesapan haba yang sangat baik, penebat elektrik dan perlindungan mekanikal .

5. Gaya Badan Berbilang – Konfigurasi menegak standard (SQM), lebar badan langsing (WS) dan jarak plumbum dilanjutkan badan lebar (WB) untuk fleksibiliti reka bentuk .

6. Operasi Suhu Tinggi – Operasi berterusan sehingga +200°C suhu permukaan dengan penurunan linear untuk kegunaan selamat.

7. Toleransi Ketepatan – Tersedia dari ±1% hingga ±10% untuk memenuhi keperluan litar ketat atau reka bentuk sensitif kos .

8. Kekuatan Plumbum Teguh – Ujian tarik 10N memastikan pemasangan lubang melalui yang boleh dipercayai dan rintangan kepada getaran.

9. Jarak Plumbum Terpiawai – Padang yang konsisten (5mm, 7.5mm, 8mm, 10mm, 12.5mm) memuatkan susun atur PCB biasa dan peralatan sisipan automatik.

Aplikasi Produk

Lukisan dan dimensi

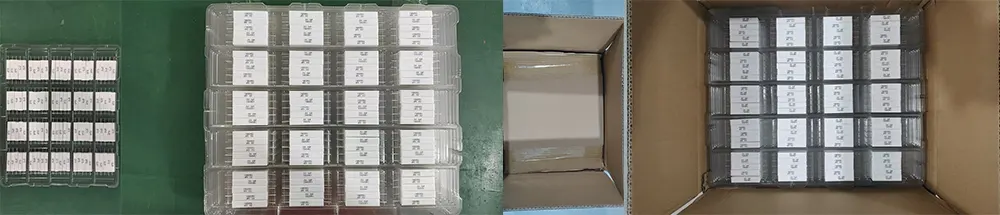

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Wirewound Seramik Menegak:

● Pembungkusan Pukal: Perintang dibungkus dalam beg plastik anti-statik dengan kusyen buih, kemudian diletakkan dalam karton beralun untuk mengelakkan lenturan plumbum dan kerosakan seramik.

● Perlindungan Plumbum: Plumbum jejari dikekalkan lurus dan dilindungi dengan penutup hujung buih.

● Dokumentasi: Senarai pembungkusan dan sijil pemeriksaan disertakan dengan setiap penghantaran.

● Pilihan Pengangkutan: Kurier ekspres (DHL/FedEx/UPS) untuk kuantiti yang kecil, pengangkutan udara untuk volum sederhana, pengangkutan laut untuk pesanan pukal.

Semua unit menjalani 100% ujian elektrik dan pemeriksaan visual sebelum pembungkusan untuk memastikan ia memenuhi nilai rintangan dan piawaian kosmetik yang ditetapkan.

Mengenai kami

RST Electric ialah pengilang yang disahkan secara sah di China, mengkhusus dalam pengeluaran Perintang Wirewound Seramik Menegak. Kami memberi tumpuan kepada menangani titik kesakitan teras ruang PCB terhad dalam reka bentuk elektronik moden, dan komited untuk menyediakan pelanggan global dengan penyelesaian rintangan berprestasi tinggi dan menjimatkan ruang. Kami adalah pengeluar perintang menegak profesional dalam industri.

Sepanjang keseluruhan proses pengeluaran, kami mencapai kawalan kendiri proses penuh. Daripada penggulungan komponen luka dawai, pemendapan filem logam, kepada pembungkusan dan pemeriksaan akhir, semuanya diselesaikan oleh pasukan dalaman kami. Model pengurusan diri proses penuh ini memastikan kestabilan kualiti produk dan menghapuskan kualiti tidak sekata yang disebabkan oleh penyumberan luar peringkat individu. Kami mematuhi model bekalan terus kilang, dengan struktur kos yang telus dan tiada pautan perantaraan, membolehkan pelanggan membeli perintang berkualiti tinggi pada harga yang lebih menguntungkan sambil menikmati jaminan kualiti yang boleh dipercayai.

Pangkalan pengeluaran kami telah memperoleh pensijilan ISO 9001 dan dilengkapi dengan barisan pengeluaran eksklusif untuk perintang seramik plumbum jejari. Proses pengeluaran adalah standard dan dikawal ketat. Setiap perintang luka dawai seramik menegak menjalani ujian elektrik 100%, meliputi penunjuk teras seperti nilai rintangan, kekuatan dielektrik dan prestasi penebat. Kami juga menjalankan ujian sampel mengikut piawaian IEC 60115, termasuk kitaran suhu, ketahanan dan ujian kelembapan, untuk memastikan operasi produk yang stabil. Pasukan kejuruteraan kami sangat berpengalaman dan menumpukan pada aplikasi perintang kuasa dalam senario terhad ruang, menyediakan sokongan teknikal profesional kepada pelanggan kami.

Dengan kualiti produk dan perkhidmatan profesional yang stabil, kami telah menjadi pembekal yang dipercayai untuk pengeluar peralatan kuasa global, OEM perkakas rumah dan perusahaan kawalan industri. Produk kami dieksport ke 40+ negara termasuk Jerman, Amerika Syarikat, Jepun, Korea Selatan, Brazil dan India. Dalam bidang aplikasi "kapasiti kuasa besar dalam ruang PCB kecil", kami mempunyai pengalaman industri yang kaya dan boleh menyediakan perkhidmatan penyesuaian yang komprehensif dan sokongan penghantaran yang boleh dipercayai. Kami menawarkan jaminan 12 bulan dan perkhidmatan selepas jualan profesional, dan komited untuk mencipta nilai jangka panjang untuk pelanggan global.
