Perintang Seramik Mendatar

Reka Bentuk Asas

Perintang Seramik Mendatar daripada RST Electric mewakili keluarga komponen klasik yang sangat serba boleh yang mengimbangi pengendalian kuasa, kebolehpercayaan dan keberkesanan kos. Disarungkan dalam perumah seramik segi empat tepat dengan petunjuk paksi, Perintang Kuasa Seramik ini direka untuk pemasangan lubang melalui pada papan litar bercetak atau pelekap casis menggunakan kurungan. Bahan perumahan – seramik bersuhu tinggi, kalis api – memberikan kekonduksian haba yang sangat baik, penebat elektrik dan perlindungan mekanikal, membolehkan perintang beroperasi secara berterusan pada suhu permukaan sehingga +200°C tanpa degradasi.

Teknologi Elemen Dalaman & Ciri Struktur

Secara dalaman, siri SQP menawarkan dua teknologi elemen yang berbeza: pembinaan wayar untuk aplikasi yang memerlukan keupayaan nadi tinggi dan nilai rintangan rendah (sehingga 0.1Ω), dan pembinaan filem logam untuk aplikasi yang menuntut hingar yang lebih rendah dan nilai rintangan yang lebih tinggi (sehingga 100kΩ). Kedua-dua versi dibungkus dengan pengisi silika tak organik, memastikan kecekapan pemindahan haba dan ketahanan terhadap kelembapan dan getaran. Konfigurasi plumbum mendatar (paksi) memudahkan susun atur PCB dan sisipan automatik, manakala bentuk segi empat tepat yang rata menyediakan pemasangan yang stabil dan tanda yang jelas untuk pengecaman mudah.

Pengesahan Kualiti dan Kepakaran Pembuatan

Setiap unit menjalani pengesahan kualiti yang ketat. Ujian kebolehpaterian memastikan liputan >90% di bawah 260±5°C selama 2 saat. Tahanan dielektrik disahkan pada 500VAC selama 5 saat tanpa kerosakan. Pekali suhu dikekalkan dalam ≤ ±300 ppm/°C. Berbasikal suhu dari -55°C hingga +200°C (3 kitaran) mengesahkan integriti mekanikal, manakala ujian ketahanan pada voltan terkadar selama 1000 jam memastikan kestabilan jangka panjang. Ujian beban lampau pada kuasa undian 5× atau 10× (bergantung pada jenis elemen) mengesahkan keupayaan nadi. Sebagai pengeluar Perintang Seramik Mendatar yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran kejuruteraan perintang dengan pembuatan ketepatan untuk menyampaikan komponen yang memenuhi keperluan mendesak elektronik moden.

Spesifikasi Teknikal

Ciri-ciri Produk

1. Julat Kuasa Luas – Dari 1W hingga 100W dalam satu siri, meliputi pelbagai aplikasi daripada litar isyarat kecil kepada beban kuasa tinggi .

2. Teknologi Dwi Elemen - Pilihan Wirewound untuk rintangan rendah dan keupayaan nadi tinggi; pilihan filem logam untuk hingar rendah dan rintangan tinggi.

3. Perumahan Seramik Kalis Api – Dikapsulkan dalam pengisi silika tak organik dalam bekas seramik, memberikan pelesapan haba yang sangat baik, penebat elektrik dan perlindungan mekanikal.

4. Operasi Suhu Tinggi – Operasi berterusan sehingga +200°C suhu permukaan dengan penurunan linear untuk kegunaan selamat.

5. Toleransi Ketepatan – Tersedia dari ±1% hingga ±10% untuk memenuhi keperluan litar ketat atau reka bentuk sensitif kos.

6. Kekuatan Terminal Teguh – Ujian tarik 10N memastikan pemasangan lubang melalui dan integriti sambungan pateri yang boleh dipercayai.

7. Pengesahan Kualiti yang Teguh – 100% ujian kebolehpaterian, kekuatan dielektrik dan ketahanan memastikan kebolehpercayaan medan .

8. TCR Rendah – ≤ ±300 ppm/°C menjamin nilai rintangan yang stabil merentas julat suhu operasi.

9. Rintangan Kelembapan Cemerlang – Ujian haba lembap pada 40°C / 95% RH selama 96 jam mengesahkan prestasi dalam persekitaran lembap.

10. Faktor Bentuk Terstandard – Dimensi yang konsisten merentas penarafan kuasa memudahkan susun atur PCB dan persediaan peralatan sisipan automatik .

Aplikasi Produk

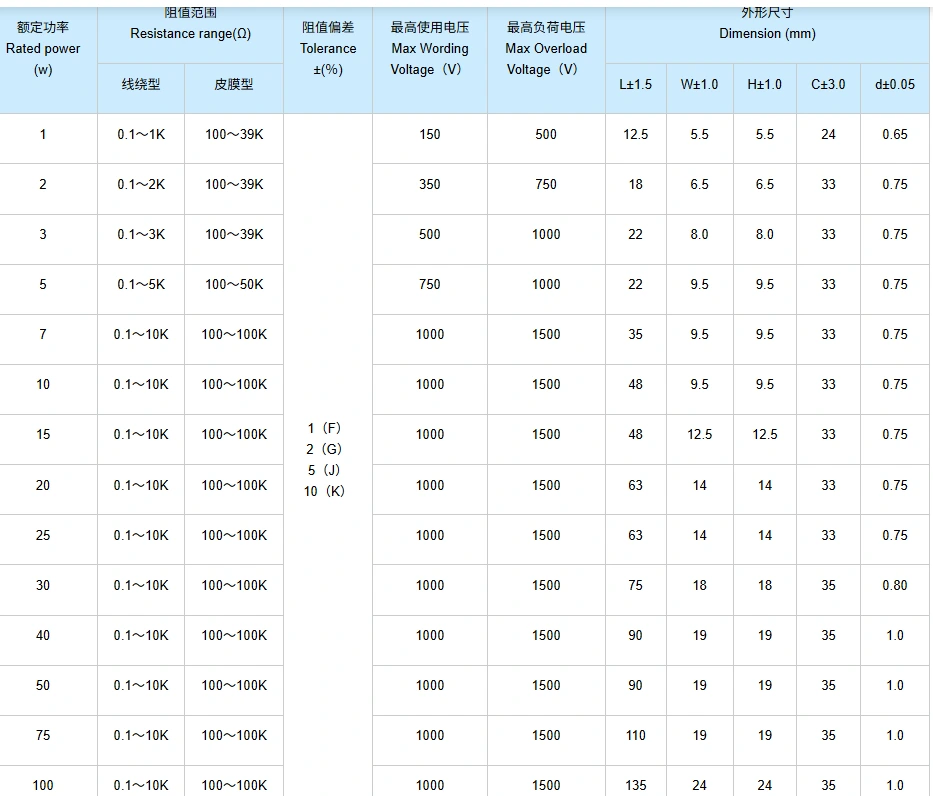

Lukisan dan dimensi

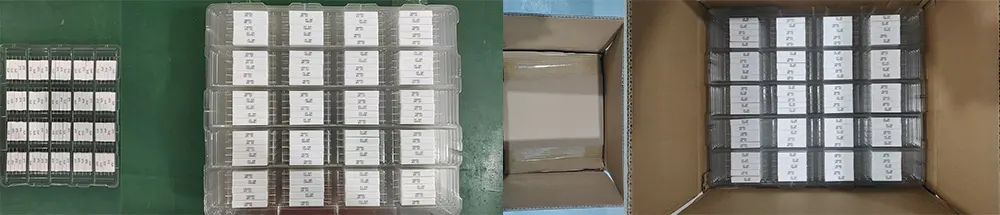

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Seramik Mendatar:

● Pembungkusan Pukal: Perintang dibungkus dalam beg plastik anti-statik, kemudian diletakkan dalam karton beralun dengan kusyen buih untuk mengelakkan lenturan plumbum dan kerosakan seramik.

● Perlindungan Plumbum: Plumbum disimpan lurus dan dilindungi dengan penutup hujung atau jalur buih.

● Dokumentasi: Senarai pembungkusan dan sijil pemeriksaan disertakan dengan setiap penghantaran.

● Pilihan Pengangkutan: Kurier ekspres (DHL/FedEx/UPS) untuk kuantiti yang kecil, pengangkutan udara untuk volum sederhana, pengangkutan laut untuk pesanan pukal.

Semua unit menjalani 100% ujian elektrik dan pemeriksaan visual sebelum pembungkusan untuk memastikan ia memenuhi nilai rintangan dan piawaian kosmetik yang ditetapkan.
