Perintang filem tebal ialah sejenis perintang tetap yang dihasilkan dengan mencetak skrin pes perintang (biasanya cermet—komposit seramik-logam) pada substrat seramik dan kemudian menembaknya pada suhu tinggi. Proses ini menghasilkan elemen rintangan yang tahan lama dan stabil yang boleh dipangkas dengan tepat untuk mencapai toleransi yang ketat. Tidak seperti perintang wirewound, teknologi filem tebal menawarkan kearuhan rendah, ketumpatan kuasa tinggi dan prestasi frekuensi tinggi yang sangat baik, menjadikannya pilihan pilihan untuk menukar bekalan kuasa, litar snubber, penguat kuasa dan aplikasi peraturan voltan.
PadaRST Elektrik, kami pakar dalam pembuatan perintang kuasa filem tebal kebolehpercayaan tinggi dalam pakej TO220 dan TO247 standard industri. Siri PRT35, PRT50 dan PRT100 kami menyampaikan penarafan kuasa daripada 35W hingga 100W (dilekapkan heatsink) dengan nilai rintangan daripada 0.1Ω hingga 1MΩ. Dengan lebih 10 tahun kepakaran kejuruteraan filem tebal dan kemudahan yang diperakui ISO 9001, kami menyediakan komponen yang menggabungkan ketepatan, kecekapan haba dan kestabilan jangka panjang untuk aplikasi industri, automotif dan pengguna yang paling mencabar.
Memilih perintang filem tebal yang optimum memerlukan pertimbangan yang teliti terhadap beberapa parameter utama:
·Penilaian Kuasa & Pengurusan Terma: Tentukan kuasa berterusan atau terputus-putus perintang mesti hilang. Siri PRT35 (35W), PRT50 (50W) dan PRT100 (100W) kami dinilai dengan heatsink; tanpa heatsink, ia mengendalikan 2.5W–3.5W. Bahan antara muka terma yang betul (gris atau pad) dan saiz heatsink adalah penting untuk mencapai kuasa penuh.
·Nilai Rintangan & Toleransi: Pilih daripada 0.1Ω hingga 1MΩ dengan toleransi ±1%, ±5% atau ±10%. Toleransi yang ketat memastikan ketepatan dalam rangkaian maklum balas, pembahagi voltan dan litar pengesan semasa.
·Pekali Suhu (TCR): Untuk prestasi stabil merentas suhu, pilih TCR serendah ±50 ppm/°C (untuk nilai >10Ω) hingga ±300 ppm/°C (untuk julat ohmik rendah atau rintangan tinggi). Pilihan TCR kami dioptimumkan untuk setiap jalur rintangan.
·Gaya Pakej:
TO220 (PRT35/PRT50) – Padat, pelekap skru tunggal, sesuai untuk PCB dan sink haba yang terhad ruang.
TO247 (PRT100) – Jejak yang lebih besar dengan pengendalian kuasa yang lebih tinggi, sesuai untuk pemacu industri dan bekalan kuasa tinggi.
·Kadaran Voltan: Sahkan bahawa voltan kerja maksimum (sehingga 700V) dan tahan dielektrik (1800VAC) memenuhi keperluan litar anda.
·Persekitaran Operasi: Pertimbangkan julat suhu (-65°C hingga +175°C), rintangan kelembapan dan keperluan penebat (>10GΩ). Perintang kami direka untuk persekitaran industri dan automotif yang keras.
Dengan menilai parameter ini, anda boleh memastikan bahawa perintang filem tebal anda memberikan prestasi yang boleh dipercayai dan stabil dalam aplikasi yang dimaksudkan.

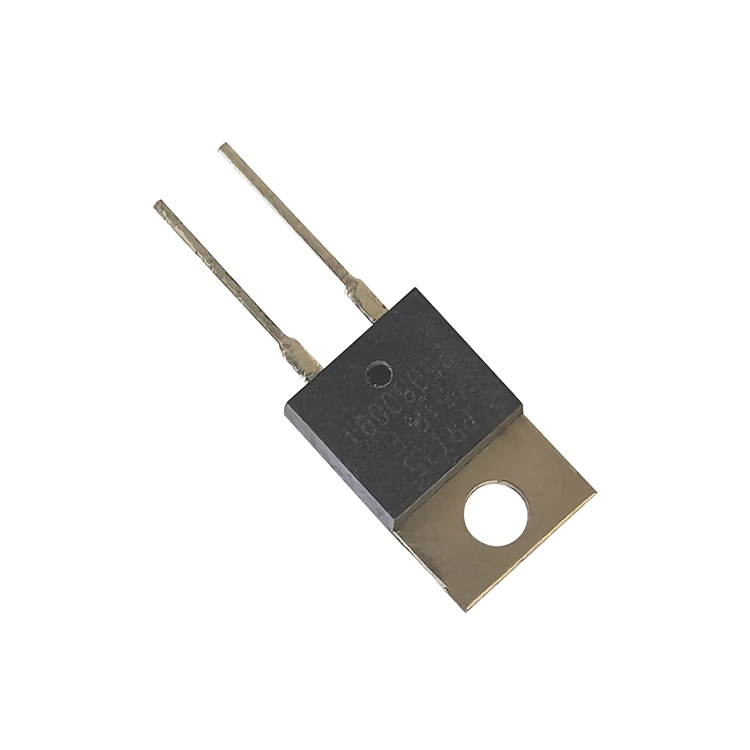

Siri PRT35 menawarkan penyelesaian padat dan serba boleh untuk aplikasi yang memerlukan pelesapan kuasa sehingga 35W dengan pelekap heatsink yang betul. Ditempatkan dalam pakej TO220 standard, ia menampilkan bekas plastik beracuan dengan rintangan penebat tinggi (>10GΩ) dan kekuatan dielektrik 1800VAC. Nilai rintangan menjangkau 0.1Ω hingga 1MΩ, dengan TCR serendah ±50 ppm/°C untuk julat ketepatan. Ideal untuk menukar bekalan kuasa, litar snubber, dan peraturan voltan.
Dibina berdasarkan jejak TO220 yang sama, siri PRT50 meningkatkan pengendalian kuasa kepada 50W dengan pelekap heatsink (3W tanpa heatsink). Ia berkongsi julat rintangan yang luas, toleransi yang ketat dan pembinaan yang teguh seperti PRT35, menjadikannya sesuai untuk aplikasi berkuasa tinggi seperti pemacu motor, penguat kuasa dan kawalan industri.

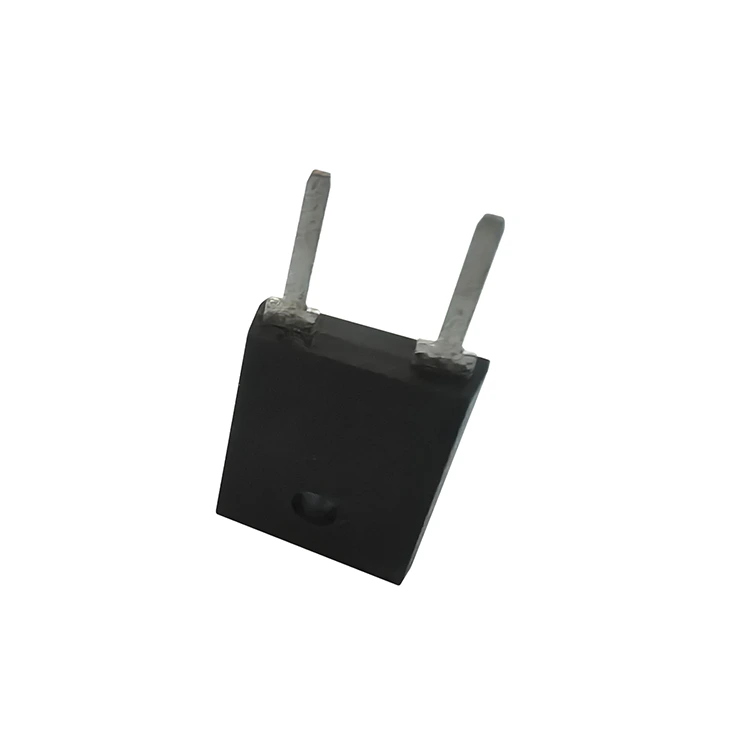

Untuk aplikasi yang menuntut ketumpatan kuasa maksimum, siri PRT100 menggunakan pakej TO247 yang lebih besar untuk menyampaikan 100W dengan pelekap heatsink (3.5W tanpa heatsink). Dengan voltan kerja maksimum 700V dan julat suhu operasi lanjutan dari -65°C hingga +175°C, ia direka untuk bekalan pensuisan berkuasa tinggi, litar pemuatan nadi dan penyongsang tenaga boleh diperbaharui. Nilai rintangan berjulat dari 0.2Ω hingga 1MΩ dengan pilihan TCR dari ±50 hingga ±300 ppm/°C.
·Pembinaan Bukan Induktif: Teknologi filem tebal sememangnya menyediakan kearuhan ultra-rendah, sesuai untuk aplikasi pensuisan frekuensi tinggi.
·Pemasangan Skru Tunggal: Lekapan mudah pada sink haba atau casis dengan skru M3 (torsi maksimum 0.9 Nm).
·Toleransi Ketepatan: Tersedia dalam ±1%, ±5%, dan ±10% untuk memenuhi kedua-dua keperluan ketepatan tinggi dan tujuan umum.
·Keselamatan Komprehensif: Menahan kekuatan dielektrik 1800VAC dengan rintangan penebat >10GΩ, memastikan operasi yang selamat dalam litar voltan tinggi.
| industri | Aplikasi Khusus | Siri Disyorkan |
| Menukar Bekalan Kuasa | Perintang beban output, litar snubber, rangkaian pra-cas | PRT35, PRT50 |
| Pemacu Motor & VFD | Brek dinamik, litar snubber | PRT100, PRT50 |
| Penguat Kuasa | Degenerasi pemancar, rangkaian Zobel | PRT35, PRT50 |
| Peraturan Voltan | Rangkaian maklum balas, perintang bleeder | PRT35, PRT100 |
| Litar Nadi | Pemuatan nadi, pengehadan arus masuk | PRT100 |
| Kawalan Perindustrian | Snubber pemacu motor, litar brek | PRT50, PRT100 |
| Elektronik Automotif | Penukar DC-DC, pemacu lampu LED | PRT35, PRT50 |
| Tenaga Boleh Diperbaharui | Snubber penyongsang solar, kawalan turbin angin | PRT100 |
| Ujian & Pengukuran | Beban elektronik, piawaian penentukuran | PRT35, PRT50, PRT100 |
Sebagai pengilang bertauliah yang berpangkalan di China, kami mengekalkan kawalan penuh ke atas pemendapan filem tebal, pemangkasan laser, pemasangan dan ujian. Harga terus kilang kami memastikan kos yang kompetitif tanpa menjejaskan kualiti.
Kemudahan seluas 7,000+ meter persegi kami dilengkapi dengan garis pencetakan skrin automatik, relau pembakaran suhu tinggi dan sistem pemangkasan laser. Setiap perintang filem tebal mengalami:
· 100% rintangan dan pengesahan toleransi
· Ujian rintangan dielektrik dan rintangan penebat
·Pensampelan TCR mengikut IEC 60115
·Sampel ujian untuk kitaran suhu, hayat beban, dan kelembapan
Kami pakar dalam konfigurasi tersuai untuk memadankan spesifikasi tepat anda:
·Penilaian kuasa: 35W, 50W, 100W (tersuai tersedia)
·Nilai rintangan: 0.1Ω hingga 1MΩ (nilai khas tersedia)
·Toleransi: ±1%, ±5%, ±10% (khusus turun kepada ±0.5%)
·TCR: ±50 hingga ±300 ppm/°C (tersuai tersedia)
·Pembungkusan: Tiub pukal, pita & kekili, tersuai
·Membentuk plumbum: Lurus, dipotong dan dibentuk, adat
·Penyaringan khas: Penuaan suhu tinggi, berbasikal haba, terbakar
Dengan eksport ke lebih 40 negara, termasuk Amerika Syarikat, Jerman, Jepun dan Korea Selatan, kami telah memperoleh reputasi untuk kebolehpercayaan. Pasukan sokongan teknikal berbilang bahasa kami menyediakan perundingan pra-jualan, kejuruteraan aplikasi dan perkhidmatan selepas jualan.
S: Apakah perbezaan antara filem tebal dan perintang filem nipis?
J: Perintang filem tebal menggunakan pes cermet bercetak skrin, menawarkan kos yang lebih rendah dan julat rintangan yang lebih luas (0.1Ω–1MΩ) dengan ketepatan yang sederhana. Perintang filem nipis menggunakan lapisan logam terpercik, memberikan toleransi yang lebih ketat (±0.1%) dan TCR yang lebih rendah (±25 ppm/°C) pada kos yang lebih tinggi. Filem tebal lebih disukai untuk aplikasi kuasa; filem nipis untuk instrumentasi ketepatan.
S: Bagaimanakah cara saya memasang perintang TO220/TO247 untuk pelesapan kuasa maksimum?
J: Gunakan heatsink yang sesuai dengan gris haba (atau pad haba) antara tab perintang dan heatsink. Ketatkan skru pelekap kepada maksimum 0.9 Nm. Pastikan permukaan heatsink rata dan bersih. Tanpa heatsink, kuasa mesti diturunkan kepada 2.5W–3.5W.
S: Bolehkah saya menggunakan perintang filem tebal untuk litar pensuisan frekuensi tinggi?
A: Ya. Perintang filem tebal mempunyai kearuhan yang rendah, menjadikannya sesuai untuk litar snubber, perintang pemacu pintu dan penukar kuasa frekuensi tinggi. Untuk aplikasi yang sangat kritikal, siri PRT kami menawarkan prestasi bukan induktif.
S: Apakah jangka hayat tipikal perintang filem tebal?
J: Dengan penurunan yang betul dan penyejukan yang mencukupi, perintang filem tebal boleh beroperasi selama beberapa dekad. Ujian ketahanan kami mensimulasikan 1000 jam pada kuasa terkadar dengan hanyutan rintangan yang minimum.
S: Bagaimanakah cara saya memilih TCR yang betul untuk permohonan saya?
J: Untuk litar ketepatan (cth., rujukan voltan, rangkaian maklum balas), pilih TCR rendah (≤±50 ppm/°C). Untuk aplikasi tujuan umum, TCR sehingga ±300 ppm/°C boleh diterima. Helaian data kami menyediakan julat TCR mengikut nilai rintangan.
Untuk mengetahui lebih lanjut tentang tawaran perintang filem tebal khusus kami, sila terokai kategori produk berikut:
·Siri PRT35 (TO220, 35W) – Perintang filem tebal yang padat dan serba boleh untuk bekalan kuasa dan penguat.
·Siri PRT50 (TO220, 50W) – Kuasa yang lebih tinggi dalam jejak TO220 yang sama untuk aplikasi industri.
·Siri PRT100 (TO247, 100W) – Perintang filem tebal berkuasa tinggi untuk penyongsang, pemacu motor dan sistem tenaga boleh diperbaharui.
Sama ada anda memerlukan perintang filem tebal standard untuk reka bentuk bekalan kuasa baharu atau penyelesaian kejuruteraan tersuai untuk aplikasi perindustrian khusus, pasukan kami sedia membantu. Hubungi kami hari ini untuk cadangan terperinci, perundingan teknikal atau lawatan kilang.
