Perintang Deria Arus Melalui Lubang ialah rintangan rendah, perintang ketepatan tinggi yang direka untuk penderiaan semasa. Ia dipasang melalui lubang dan disambung secara bersiri dalam litar pembawa arus. Menggunakan Undang-undang Ohm, ia menukarkan arus kepada isyarat voltan kecil (biasanya antara beberapa puluh milivolt hingga beberapa ratus milivolt), yang kemudiannya dikumpulkan dan diproses oleh penguat operasi atau ADC untuk mencapai fungsi seperti perlindungan arus lebih, maklum balas semasa dan pengukuran kapasiti bateri. Pembungkusan pemalam terutamanya sesuai untuk pematerian manual atau proses pematerian gelombang dan biasanya digunakan dalam peringkat pembangunan atau pengeluaran skala kecil modul kuasa, pemacu motor, papan perlindungan bateri, dll. Selain itu,RST Elektrikjuga menawarkan pelbagai jenisPerintang Deria Semasa. Sila datang dan berunding untuk pembelian!
Julat rintangan biasanya dari 0.5mΩ hingga 100mΩ, dengan gred ketepatan ±1%, ±2% dan ±5%. Keperluan pekali suhu (TCR) adalah ketat, biasanya ≤ ±50ppm/℃, dan untuk produk mewah, ia boleh mencapai ±20ppm/℃. Penarafan kuasa berjulat dari 0.5W hingga 10W. Bahan rintangan yang digunakan ialah aloi tembaga mangan, nichrome, atau nikel, kerana ia tidak sensitif terhadap perubahan suhu dan mempunyai potensi termoelektrik yang rendah.

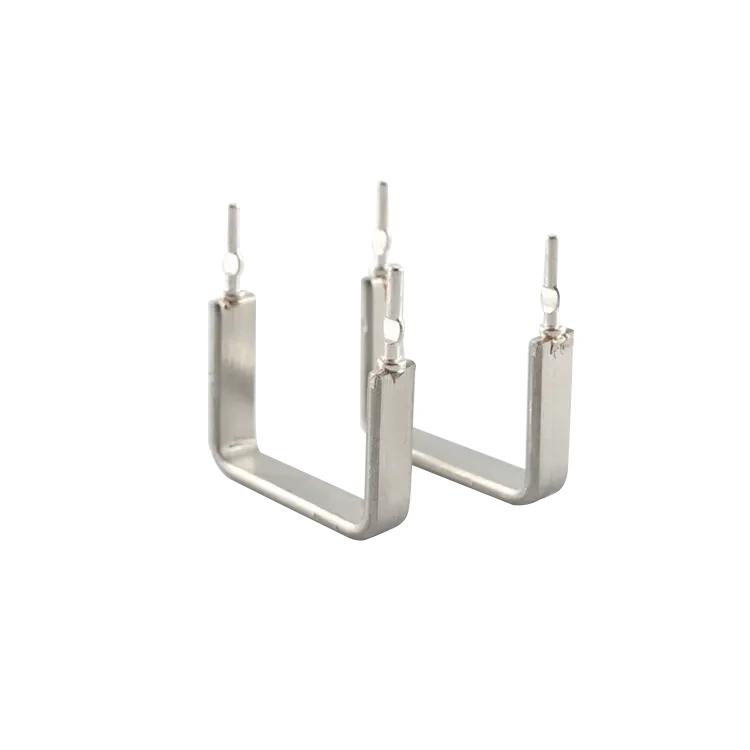

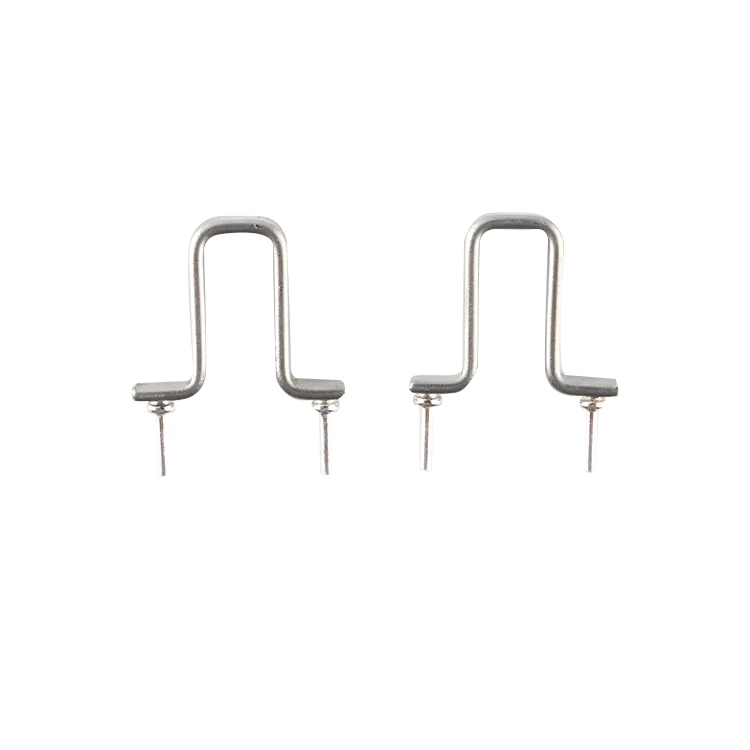

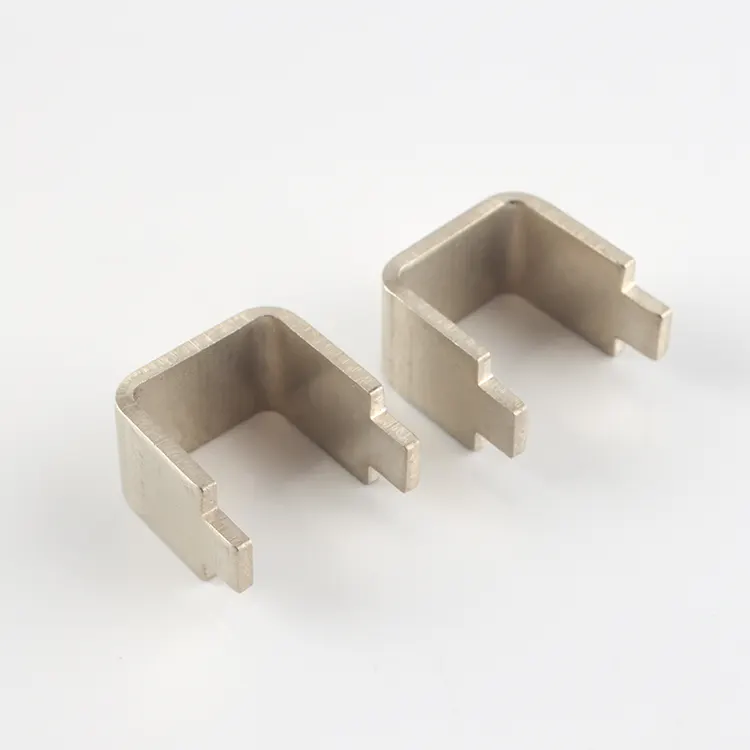

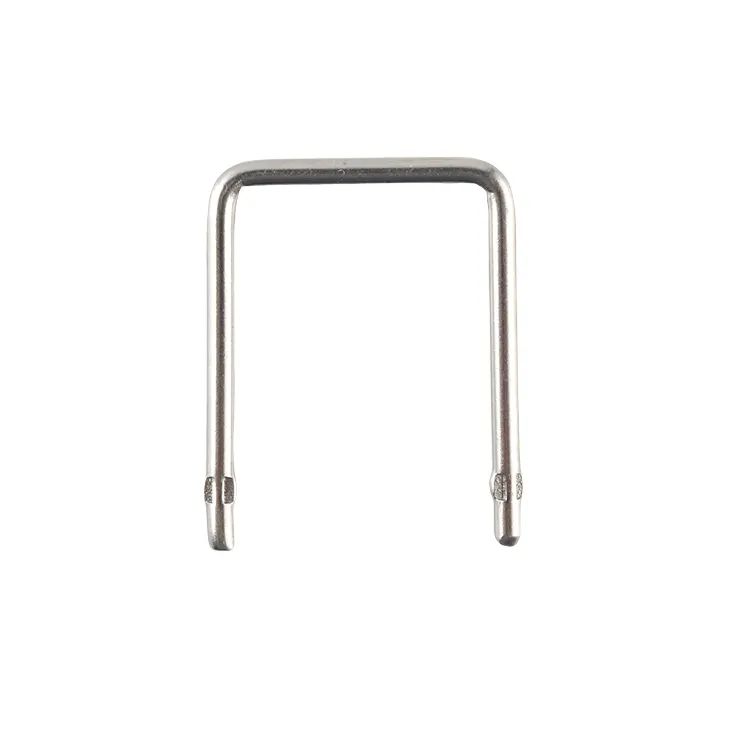

Perintang Deria Arus Melalui Lubang biasa terdapat dalam bentuk "U", bentuk "M" atau bentuk "berkaki". Iaitu, badan perintang mempunyai pin rata di kedua-dua hujungnya, yang boleh dimasukkan ke dalam lubang PCB dan dipateri. Terdapat juga perintang palam dengan struktur sambungan Kelvin empat terminal, yang boleh menghapuskan ralat pengukuran yang disebabkan oleh rintangan sentuhan pin dan rintangan plumbum, dan mempunyai ketepatan yang lebih tinggi.
Persampelan arus fasa dalam pengawal kenderaan elektrik (dengan mengesan penurunan voltan pada perintang sumber MOSFET); gelung kawalan mod semasa bekalan kuasa pensuisan; perlindungan arus lebih untuk papan perlindungan bateri litium; pemantauan semasa input UPS; pengesanan arus keluaran penyongsang, dsb. Apabila memilih, beri perhatian kepada perkara berikut:
1) Pemilihan rintangan: ditentukan berdasarkan arus pengesanan maksimum dan voltan skala penuh ADC. Sebagai contoh, jika arus ialah 50A dan voltan skala penuh ADC ialah 75mV, maka rintangan ialah 1.5mΩ;
2) Pengiraan kuasa: P = I²R, margin lebih daripada 50% perlu dikhaskan;
3) Kesan kenaikan suhu: di bawah arus tinggi, pemanasan rintangan itu sendiri akan menyebabkan hanyut rintangan, jadi TCR yang rendah adalah penting;
4) Sambungan Kelvin: untuk pengesanan lebih besar daripada 10A, sangat disyorkan untuk menggunakan perintang pensampelan empat terminal untuk mengelakkan ralat pengukuran.
