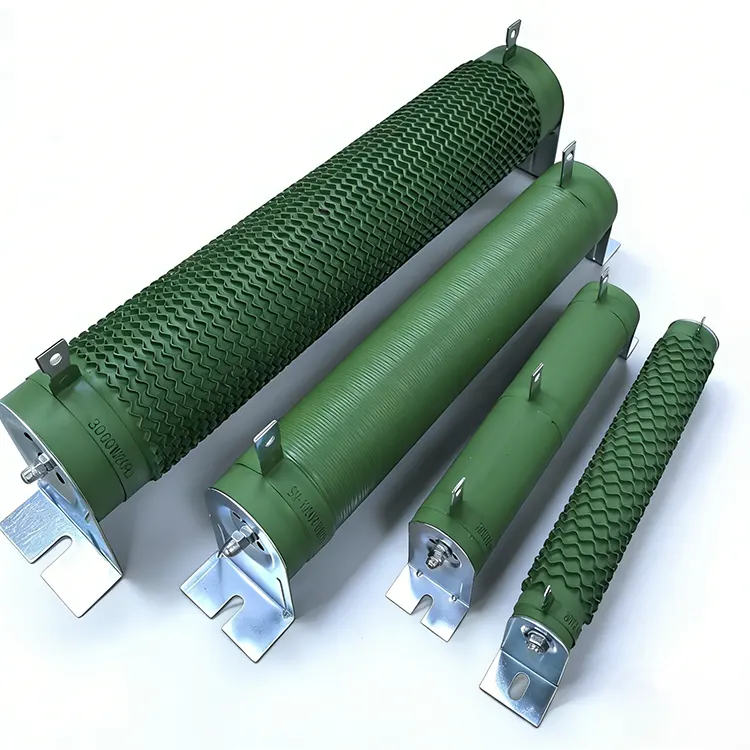

Perintang Wirewound Tiub ialah komponen perintang berkuasa tinggi tradisional tetapi masih digunakan secara meluas. Strukturnya melibatkan wayar rintangan aloi penggulungan seragam (seperti aloi tembaga-nikel, tembaga-mangan, atau nikel-kromium) pada tiub seramik ketulenan tinggi (porselin alumina atau talkum), dengan kedua-dua hujungnya dibawa keluar melalui penutup logam atau terminal skru. Permukaannya disalut dengan lapisan penebat tahan suhu tinggi dan cat kalis api (resin silikon organik atau resin epoksi). Reka bentuk ini memberikan perintang rintangan haba yang sangat tinggi, kekuatan mekanikal, dan kestabilan jangka panjang. Tiub seramik bukan sahaja berfungsi sebagai rangka kerja tetapi juga membantu dengan pelesapan haba, kerana bahan seramik mempunyai kekonduksian terma yang lebih baik daripada plastik biasa dan boleh menahan suhu sehingga 300-500°C tanpa melembutkan.
RST Elektrikmenawarkan pelbagai jenisPerintang Brek. Sila datang dan berunding untuk pembelian!
Julat kuasa menjangkau dari beberapa watt hingga beberapa kilowatt (biasanya 20 W hingga 15 kW), manakala nilai rintangan menjangkau dari 0.1 Ω hingga beberapa ratus kΩ. Ketepatan biasanya ±5% atau ±10%, walaupun gred ketepatan tinggi ±1% juga tersedia. Disebabkan pembinaan lukanya, perintang ini mempamerkan kearuhan yang agak tinggi dan oleh itu tidak sesuai untuk litar frekuensi tinggi; walau bagaimanapun, ia amat sesuai untuk aplikasi bekalan kuasa, brek, pra-pengecasan, nyahcas dan penimbal yang beroperasi pada frekuensi talian kuasa atau frekuensi rendah (<1 kHz). Kelebihan utama perintang wirewound tiub ialah keupayaan beban lampau yang teguh; mereka boleh menahan lonjakan kuasa jangka pendek sehingga 10 kali ganda kuasa undiannya tanpa mengalami kerosakan. Tambahan pula, nilai rintangannya menunjukkan variasi minimum dengan suhu (dengan pekali suhu biasa ±50 hingga ±300 ppm/°C). Salutan permukaan mesti memenuhi piawaian kalis api UL94 V-0 dan kekal bebas daripada retak atau mengelupas walaupun dalam keadaan suhu tinggi.
Had lonjakan masukan untuk menukar bekalan kuasa (alternatif kepada termistor NTC, tetapi perintang luka dawai lebih tahan hentakan), litar pra-pengecasan untuk bas DC penukar frekuensi, perintang nyahcas untuk kapasitor voltan tinggi, perintang shunt untuk mesin kimpalan, perintang kuasa keluaran (beban dummy) untuk penguat kuasa audio, perintang brek untuk lif industri, dsb. digunakan sebagai elemen pemanas dalam pemanas dehumidifikasi.
1) Kuasa: Kira I²R berdasarkan arus keadaan mantap dalam litar dan biarkan margin sekurang-kurangnya 50%;
2) Rintangan: Tentukan mengikut Hukum Ohm dan penurunan voltan sasaran;
3) Penilaian Voltan: Jarak rayapan antara penyokong logam pada kedua-dua hujung tiub seramik mesti memenuhi piawaian keselamatan (seperti keperluan UL, CE);
4) Kaedah Pemasangan: Boleh dipasang secara mendatar atau menegak, tetapi pastikan pengudaraan yang baik di sekeliling untuk mengelakkan pengumpulan haba.
