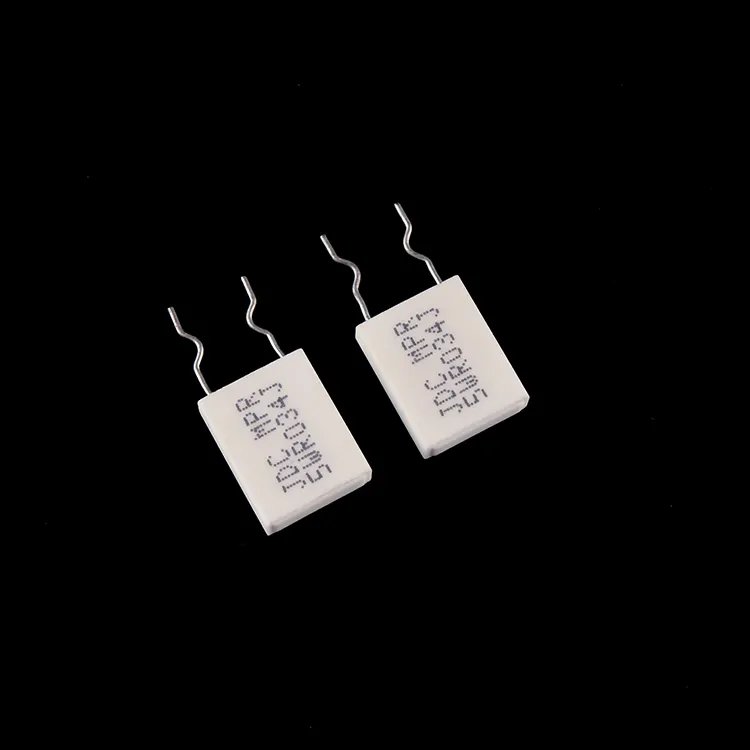

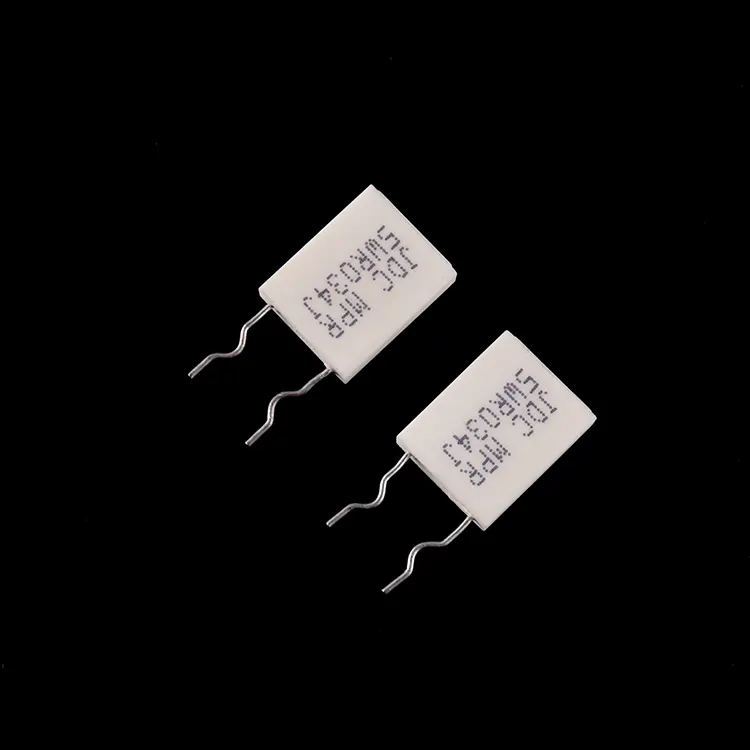

Perintang Plat Logam Bukan Induktif

Apakah kelebihan yang ada dalam litar frekuensi tinggi?

Perintang Plat Logam Bukan Induktif daripada RST Electric menangani keperluan kritikal dalam elektronik kuasa moden: keperluan untuk perintang induktans rendah, berkeupayaan denyut tinggi yang tidak memperkenalkan anjakan fasa atau lonjakan voltan dalam litar suis pantas. Tidak seperti perintang wirewound konvensional yang sememangnya mempunyai kearuhan yang ketara disebabkan oleh elemen bergelungnya, Perintang Kearuhan Rendah ini menggunakan elemen plat logam satah yang meminimumkan medan magnet dan kearuhan parasit, menjadikannya sesuai untuk litar snubber, penderiaan semasa dalam bekalan kuasa pensuisan dan rangkaian output dalam penguat frekuensi tinggi.

Bagaimanakah perintang dengan prestasi stabil boleh dihasilkan?

Pembinaan Perintang Plat Logam ini menekankan kedua-dua prestasi elektrik dan kebolehpercayaan mekanikal. Elemen perintang terdiri daripada plat aloi logam terukir atau dicop dengan tepat, dipilih untuk pekali suhu rendah dan ciri pengendalian nadi yang sangat baik. Unsur ini dikapsulkan dalam pengisi silika bukan organik dan ditempatkan dalam bekas seramik kalis api, memastikan kekonduksian terma, pengasingan elektrik dan perlindungan terhadap tekanan persekitaran. Siri MPR menawarkan dua konfigurasi asas: unit elemen tunggal (2W, 3W, 5W, 10W) ​​untuk aplikasi standard dan unit gabungan berbilang elemen (2+2, 3+3, 5+5, 7+7) yang menyepadukan dua perintang yang dipadankan dalam satu pakej, menjimatkan ruang papan dan memastikan pengesanan terma atau penderiaan tolak yang konsisten untuk penjejakan terma yang konsisten untuk pembezaan.

Bagaimanakah pematuhan kepada piawaian industri dapat dipastikan?

Prestasi elektrik disahkan melalui ujian yang ketat. Ujian beban lampau dijalankan pada kuasa berkadar 2.5× selama 5 saat (lebih rendah daripada wirewound disebabkan oleh struktur planar, mencerminkan penggunaan yang dimaksudkan dalam penderiaan keadaan mantap dan bukannya brek bertenaga tinggi). Pekali suhu dikekalkan pada ≤ ±250 ppm/°C, memastikan bacaan stabil merentas keadaan operasi. Ujian ketahanan pada voltan terkadar selama 1000 jam mengesahkan kebolehpercayaan jangka panjang. Sebagai pengeluar Perintang Plat Logam Bukan Induktif yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran kejuruteraan perintang kuasa dengan pembuatan ketepatan untuk menyampaikan komponen yang memberikan prestasi herotan yang tepat dan rendah dalam aplikasi frekuensi tinggi dan kuasa berdenyut.

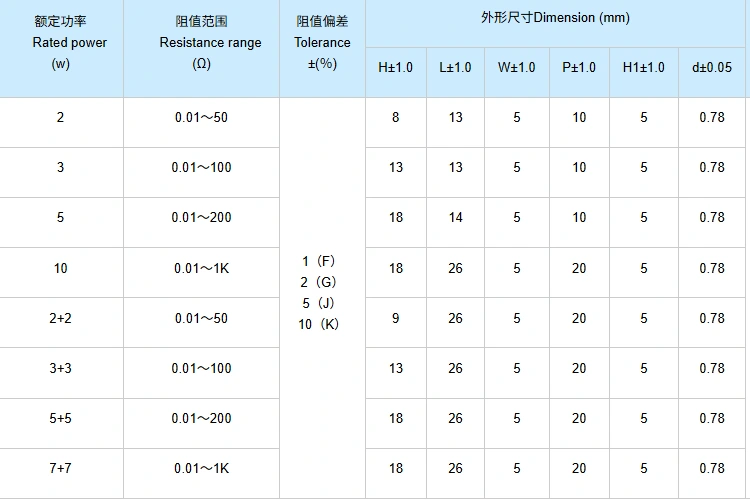

Spesifikasi Teknikal

Data Ujian Prestasi

Kelebihan Produk

1.Pembinaan Bukan Induktif – Elemen plat logam planar meminimumkan kearuhan parasit, membolehkan penggunaan dalam litar frekuensi tinggi (cth., bekalan kuasa pensuisan, penguat RF) tanpa memperkenalkan anjakan fasa atau overshoot voltan.

2. Keupayaan Rintangan Ultra Rendah – Tersedia daripada 0.01Ω, menjadikan Perintang Plat Logam Bukan Induktif sesuai untuk penderiaan arus tinggi, aplikasi shunt dan pengagihan kuasa ohmik rendah.

3.Pekali Suhu Rendah – ≤ ±250 ppm/°C memastikan nilai rintangan yang stabil merentasi julat suhu operasi untuk pengukuran arus yang tepat.

4. Perumahan Seramik Kalis Api – Dikapsulkan dalam pengisi silika tak organik dalam bekas seramik untuk pelesapan haba dan penebat elektrik yang sangat baik.

5. Pakej Gabungan Dwi-Elemen – Konfigurasi 2+2, 3+3, 5+5 dan 7+7 yang unik menawarkan dua perintang yang dipadankan dalam satu perumah, menjimatkan ruang PCB dan memastikan pengesanan terma untuk pengesanan pembezaan atau litar tolak-tarik.

6. Keupayaan Nadi Tinggi – Dicipta untuk menahan kuasa berkadar 2.5× selama 5 saat, sesuai untuk aplikasi pengehad arus masuk dan snubber.

7. Toleransi Ketepatan – Tersedia dari ±1% hingga ±10% untuk memenuhi keperluan litar yang ketat.

8.Pakej Kompak – Profil rendah (ketinggian 5mm) dan jejak kecil membolehkan susun atur PCB berketumpatan tinggi.

9. Kekuatan Plumbum Teguh – Ujian tarik 10N memastikan pemasangan lubang melalui dan integriti sambungan pateri yang boleh dipercayai.

10. Pembentukan Boleh Disesuaikan - Pembentukan plumbum dan dimensi tersuai tersedia untuk disesuaikan dengan susun atur PCB atau proses pemasangan tertentu.

Aplikasi Produk

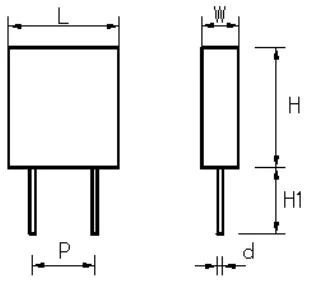

Lukisan dan dimensi

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Plat Logam Bukan Induktif:

● Pembungkusan Pukal: Perintang dibungkus dalam kotak lepuh, kemudian diletakkan dalam karton beralun untuk mengelakkan lenturan plumbum dan kerosakan seramik.

● Perlindungan Plumbum: Plumbum disimpan lurus dengan penutup hujung buih atau pita.

● Pembungkusan Pasangan Dipadankan: Bungkusan gabungan dibalut secara individu untuk mengelakkan percampuran pasangan yang tidak sepadan.

● Dokumentasi: Senarai pembungkusan dan sijil pemeriksaan disertakan dengan setiap penghantaran.

● Pilihan Pengangkutan: Kurier ekspres (DHL/FedEx/UPS) untuk kuantiti yang kecil, pengangkutan udara untuk volum sederhana, pengangkutan laut untuk pesanan pukal.

Semua unit menjalani 100% ujian elektrik dan pemeriksaan visual sebelum pembungkusan untuk memastikan ia memenuhi nilai rintangan dan piawaian kosmetik yang ditetapkan.

Mengapa memilih RST Electric?

Apabila kearuhan rendah dan prestasi frekuensi tinggi penting, RST Electric menyampaikan.

Kilang Langsung, Pakar Plat Logam

● Kami adalah Pengeluar bertauliah yang berpangkalan di China, pakar dalam pengeluaran Perintang Plat Logam Bukan Induktif selama lebih 10 tahun.

● Kawalan dalaman yang lengkap ke atas pengecapan/goresan elemen, enkapsulasi dan ujian – memastikan kualiti yang konsisten.

● Penetapan harga terus kilang pada setiap Perintang MPR, dengan struktur kos yang telus dan tiada orang tengah.

Pembuatan Profesional & Jaminan Kualiti

● Kemudahan yang diperakui ISO 9001 dengan barisan pengeluaran khusus untuk perintang kuasa aruhan rendah.

● 100% ujian elektrik (rintangan, dielektrik, penebat) dilakukan pada setiap unit.

● Ujian sampel setiap IEC 60115 termasuk kitaran suhu, ketahanan dan haba lembap.

● Pasukan kejuruteraan berpengalaman yang pakar dalam penderiaan semasa dan aplikasi frekuensi tinggi.

Pengalaman Global, Pembekal Dipercayai

● Pembekal Terbukti kepada pengeluar bekalan kuasa, syarikat pemacu motor dan pengeluar elektronik automotif di seluruh dunia.

● Eksport rekod prestasi ke lebih 40 negara, termasuk Jerman, Amerika Syarikat, Jepun, Korea Selatan, Brazil dan India.

● Kepakaran domain yang mendalam dalam aplikasi yang memerlukan kearuhan ultra rendah dan pengesan arus ketepatan.

Penyesuaian Tanpa Kesudahan

● Penarafan kuasa: 2W hingga 10W tunggal; konfigurasi gabungan sehingga 7W+7W.

● Nilai rintangan: 0.01Ω hingga 1kΩ (nilai khas tersedia).

● Toleransi: ±1%, ±2%, ±5%, ±10% (toleransi tersuai sehingga ±0.5% tersedia).

● TCR: ≤ ±250 ppm/°C (TCR rendah tersedia untuk keperluan ketepatan).

● Pembentukan plumbum: Lurus / Potong dan terbentuk / Stand-off / Tersuai.

● Pakej gabungan: Pasangan dipadankan untuk penderiaan perbezaan.

● Dimensi tersuai: Tersedia untuk susun atur PCB khas.

Penghantaran Boleh Dipercayai & Sokongan Sepanjang Hayat

● Masa pendahuluan standard: 7-10 hari untuk penilaian standard; 10-15 hari untuk produk penyesuaian.

● Dokumentasi komprehensif: Laporan ujian, pensijilan bahan, pengisytiharan RoHS/CE.

● Waranti 12 bulan dengan penyelesaian masalah jauh dan penghantaran alat ganti.

● Sokongan teknikal tersedia untuk penyepaduan ke dalam bekalan kuasa, pemacu dan litar frekuensi tinggi.
