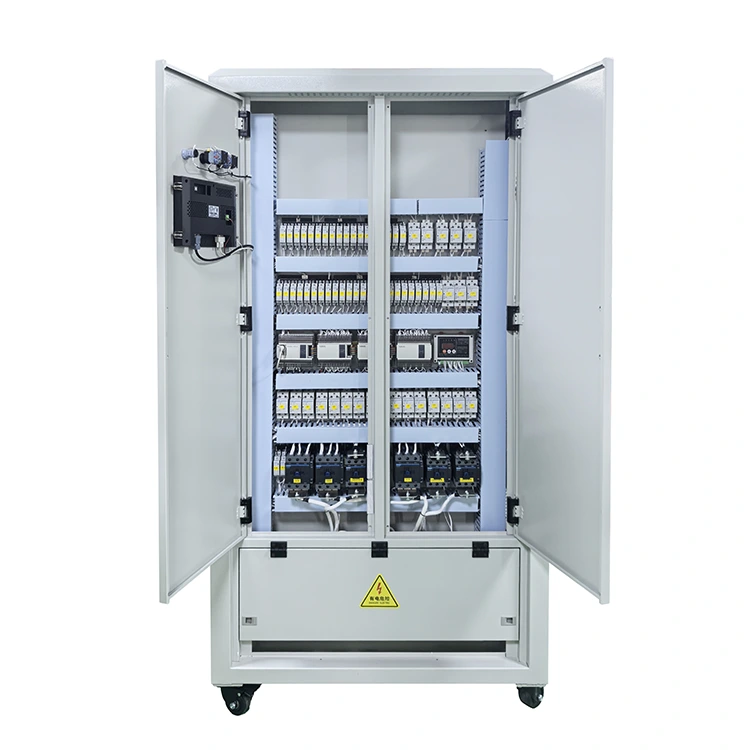

RCD Load Bank ialah singkatan bagi Resistive-Capacitive-Diod Load Bank, yang merupakan peranti simulasi beban khas yang mengintegrasikan rintangan (R), kemuatan (C) dan diod (D). Fungsi utamanya adalah untuk mensimulasikan beban pembetulan fasa tunggal atau tiga fasa, seperti bekalan kuasa pensuisan, pemacu LED, pengecas bateri, dan jambatan penerus peringkat hadapan penyongsang, dsb., yang merupakan beban bukan linear dan ciri elektriknya.RST Elektrikjuga menawarkan pelbagaimemuatkan bankdalam spesifikasi yang berbeza. Sila datang dan berunding untuk pembelian!
Ciri tipikal Bank Beban RCD ialah arus masukan adalah dalam corak seperti nadi, mengandungi komponen harmonik yang banyak (terutama harmonik ketiga), dengan faktor kuasa rendah dan bentuk gelombang arus yang sangat herot. Kabinet beban RCD benar-benar boleh menghasilkan semula keadaan beban yang keras, dan digunakan untuk menguji kebolehsuaian bekalan kuasa, penjana, UPS, penyongsang, dll. kepada beban penerus, kesan penindasan harmonik dan prestasi litar pembetulan faktor kuasa (PFC).
Bank Beban RCD terdiri daripada berbilang perintang kuasa, kapasitor AC atau DC dan diod kuasa (biasanya diod pemulihan pantas arus besar) dalam tatasusunan boleh atur cara. Topologi biasa ialah jambatan penerus tiga fasa (setiap fasa mempunyai perintang dan kapasitor yang disambungkan secara bersiri, dan diod membentuk penerus jambatan), dengan perintang atau kapasitor disambung secara selari pada hujung keluaran. Dengan mengawal pengaktifan dan penyahaktifan litar perintang, kapasitor dan diod yang berbeza, tahap kuasa beban sisi DC yang berbeza, saiz kapasitor penapis yang berbeza, dan sudut pengaliran yang berbeza bagi bentuk gelombang semasa boleh disimulasikan.
Khususnya, perintang menentukan kuasa aktif beban, kapasitor mempengaruhi kelancaran keluaran yang diperbetulkan dan sudut pengaliran arus masukan (semakin besar kapasitor, semakin tinggi arus puncak dan semakin teruk harmoniknya), dan diod mencapai penukaran dari AC ke DC. Peranti ini juga dilengkapi dengan sistem penyejukan, perlindungan arus lebih, dan unit pemerolehan data, yang boleh memaparkan parameter utama masa nyata seperti voltan input, arus, kuasa aktif, kadar herotan harmonik (THD) dan pekali puncak.
1) Penjana dengan ujian beban penerus: Contohnya, bekalan kuasa sandaran untuk stesen pangkalan komunikasi, sistem bekalan kuasa DC voltan tinggi untuk pusat data. Ini menguji herotan bentuk gelombang voltan, turun naik frekuensi dan keadaan terlalu panas penjana apabila ia membawa beban jenis bekalan kuasa suis.
2) Pengesahan keupayaan beban bukan linear UPS: Menurut piawaian IEC 62040-3, UPS mesti boleh memacu beban penerus dengan pekali puncak 3:1 tanpa rosak. RCD Load Bank ialah peralatan ujian yang disyorkan dalam standard.
3) Ujian prestasi input penyongsang dan penukar frekuensi: Simulasi suntikan harmonik dari jambatan penerus peringkat hadapan pemandu motor ke grid kuasa, untuk menguji keberkesanan peranti pampasan kualiti kuasa.
4) Bekalan kuasa penerbangan dan ujian sistem kuasa kapal: Sebilangan besar peranti elektronik pada pesawat dan kapal menggunakan bekalan kuasa DC. Kabinet beban RCD boleh digunakan untuk ujian sambungan tanah.
5) Penilaian prestasi penapis harmonik: Sahkan kesan penindasan penapis pasif atau aktif pada harmonik yang dijana oleh beban penerus.
- Penarafan Kuasa: Pilih berdasarkan kapasiti undian bagi peralatan yang diuji. Ia biasanya antara 1kW dan 500kW, dan berbilang unit boleh disambung secara selari.
- Faktor Puncak: Faktor puncak biasa (CF, nilai puncak/purata) bagi beban penerus biasa boleh mencapai 2.5 hingga 3.5. Bank Beban RCD sepatutnya dapat menahan arus puncak sementara tanpa mencetuskan perlindungan arus lebih.
- Spektrum Harmonik: Sebaik-baiknya, harmonik ke-5, ke-7 dan ke-11 yang dijana oleh beban penerus tiga fasa hendaklah mematuhi piawaian. Model lanjutan boleh melaraskan nilai kapasitans untuk menukar taburan harmonik.
- Mod Kawalan: Menyokong pensuisan manual atau pengaturcaraan skrin sentuh. Pratetapkan lengkung beban yang berbeza (seperti secara beransur-ansur meningkatkan rintangan sisi DC).
- Perlindungan Keselamatan: Mesti mempunyai perlindungan suhu lebih, arus lebih dan litar pintas, serta litar serapan voltan terbalik untuk modul diod untuk mengelakkan pancang voltan daripada merosakkan komponen. Selain itu, disebabkan kehadiran diod dan kapasitor, mungkin terdapat baki voltan DC di dalam peralatan. Oleh itu, litar nyahcas automatik mesti direka bentuk dan amaran yang jelas mesti disediakan pada panel operasi.
Beban rintangan mensimulasikan lampu pijar dan wayar pemanas elektrik, dengan arus adalah sinusoidal dan faktor kuasa lebih kurang sama dengan 1; beban induktif-perintang mensimulasikan motor dan transformer, dengan ketinggalan semasa tetapi bentuk gelombang masih sinusoidal; manakala beban RCD mensimulasikan membetulkan beban bukan linear, dengan bentuk gelombang semasa adalah denyutan tajam yang mengandungi sejumlah besar harmonik. Oleh itu, bekalan kuasa yang lulus ujian hanya dengan beban rintangan atau induktif rintangan mungkin masih menghadapi masalah seperti voltan keluaran yang tidak stabil, terlalu panas dan penggera palsu apabila benar-benar membawa beban membetulkan. RCD Load Bank mengisi jurang ujian ini dan merupakan peralatan yang diperlukan untuk makmal penyelidikan dan pembangunan bekalan kuasa tinggi dan pensijilan.
