Perintang Bersalut Seramik Berkualiti Tinggi daripada Pengeluar Terkemuka

Perintang Bersalut Seramik ialah komponen perintang jenis kuasa yang membungkus teras rintangan (biasanya perintang luka atau perintang filem oksida logam) dalam selongsong seramik dan mengelaknya dengan simen tahan haba (atau pasir kuarza, bahan silikat pengalir haba). Namanya berpunca daripada penampilannya yang menyerupai tampalan simen, tetapi bahan tampalan dalaman sebenar kebanyakannya pasir kuarza refraktori atau mortar konduktif terma khusus. Disebabkan oleh rintangan haba, penebat dan kalis api yang sangat baik bagi kedua-dua selongsong seramik dan bahan pengisi, perintang simen boleh menahan pelesapan kuasa tinggi dan beban lampau jangka pendek, dan digunakan secara meluas dalam litar bekalan kuasa, papan kawalan perkakas rumah, pengecas, penguat audio, instrumen dan meter, dsb., dalam senario kuasa tinggi, dan memerlukan kos yang rendah.

Struktur dan Prinsip Kerja

Teras Perintang Bersalut Seramik ialah dawai rintangan (biasanya diperbuat daripada nichrome, manganin, atau aloi nikel-kromium) yang dililit sama rata di sekeliling rangka kerja seramik atau pada tapak silinder oksida logam. Kedua-dua hujung teras rintangan dibawa keluar melalui petunjuk atau tab pateri, dan keseluruhan komponen diletakkan di dalam perumahan seramik segi empat tepat atau elips. Kemudian, pasir kuarza atau buburan simen diisi, dan akhirnya, ia dibakar pada suhu tinggi untuk memejal. Fungsi bahan pengisi termasuk: menetapkan teras rintangan, mengasingkan udara untuk mengelakkan pengoksidaan, menghantar haba ke perumah seramik, dan menyerap tenaga bebanan serta-merta. Permukaan perumah seramik biasanya dicetak dengan maklumat seperti nilai rintangan, kuasa dan ketepatan. Bentuk plumbum termasuk petunjuk paksi, petunjuk jejari dan jenis pemalam (sesuai untuk kimpalan PCB atau sambungan terminal). Julat kuasa perintang simen adalah dari 1W hingga beberapa watt (biasanya 2W, 3W, 5W, 10W, 20W), julat rintangan ialah 0.1Ω hingga 100kΩ, dan ketepatan umumnya ±5% atau ±10%, dan ada yang boleh mencapai ±2%.

Ciri-ciri Prestasi

- Rintangan haba yang sangat baik: Ia boleh beroperasi secara stabil dalam persekitaran antara -40℃ hingga +200℃. Semasa bebanan jangka pendek, bahan pengisi boleh menyerap sejumlah besar haba, melambatkan kenaikan suhu.

- Kalis api dan selamat: Kedua-dua selongsong seramik dan isi simen adalah bahan tidak mudah terbakar. Walaupun wayar rintangan terbakar, ia tidak akan terbakar, memenuhi piawaian UL94 V-0.

- Kos rendah: Strukturnya ringkas, dan bahan mentah sedia ada. Ia adalah salah satu penyelesaian yang paling menjimatkan di kalangan perintang berkuasa tinggi.

- Toleransi yang kuat terhadap nadi: Berbanding dengan perintang pelekap permukaan atau perintang filem logam, Perintang Bersalut Seramik boleh menahan beberapa kali ganda kuasa undian kejutan serta-merta, sesuai untuk aplikasi pengecasan arus lonjakan dan pengecasan kapasitor.

Aplikasi Biasa

- Perintang pengehad lonjakan masukan untuk menukar bekalan kuasa (disambungkan secara bersiri pada terminal input AC untuk menekan arus lonjakan permulaan).

- Perintang nyahcas untuk penapis kapasitor (disambungkan selari merentasi kapasitor voltan tinggi untuk melepaskan cas selepas dimatikan).

- Perintang kuasa output untuk penguat audio (bertindak sebagai beban tiruan atau pengehad arus keluaran).

- Perintang pengurangan voltan dalam pengawal perkakas rumah (seperti kawalan kelajuan untuk kipas atau pengehadan arus untuk geganti).

- Litar penimbal serapan sisi utama pengecas dan penyesuai (R dalam RCD Snubber).

- Perintang pensampelan untuk bekalan kuasa pemacu LED (perintang simen rintangan rendah, seperti 0.1Ω/5W).

Perkara Utama Pemilihan

1) Kuasa Dinilai: Pilih berdasarkan penggunaan kuasa sebenar dalam litar, dan simpan sekurang-kurangnya 50% margin. Sebagai contoh, jika kuasa yang diukur ialah 2W, perintang seramik 3W atau 5W harus dipilih. Perhatikan pengurangan kuasa - apabila suhu ambien melebihi 70 ℃, gunakan mengikut keluk untuk pengurangan.

2) Nilai Rintangan: Tentukan berdasarkan Hukum Ohm dan arus/voltan yang diperlukan.

3) Saiz: Sepadan dengan saiz perumahan standard untuk tahap kuasa yang berbeza (cth., 5W biasanya 18×8×25mm), pastikan jarak pad PCB sepadan.

4) Gaya Plumbum: Jenis menegak (jejari) menjimatkan kawasan PCB, manakala jenis mendatar (paksi) kondusif untuk pelesapan haba.

5) Penarafan Voltan: Untuk litar voltan tinggi (>300V), semak penarafan voltan perintang. Biasanya, perintang seramik mempunyai penarafan voltan 350V hingga 500V. Untuk voltan yang lebih tinggi, gunakan perintang voltan tinggi khusus.

6) Keperluan Bukan Induktif: Jika digunakan dalam litar frekuensi tinggi atau suis pantas, pilih "perintang seramik bukan induktif" (menggunakan penggulungan wayar dua atau teras filem tebal), tetapi harganya lebih tinggi sedikit.

Pemasangan dan Langkah Berjaga-jaga

Suhu permukaan Perintang Bersalut Seramik boleh mencapai 100 hingga 200 darjah Celsius semasa operasi. Oleh itu, ia mesti disimpan pada jarak yang mencukupi dari komponen sekeliling dan tidak boleh diletakkan rapat dengan permukaan PCB. Plumbum boleh dinaikkan untuk menggantung badan perintang, memudahkan perolakan udara untuk pelesapan haba. Jika beberapa perintang simen disusun secara tertumpu, kenaikan suhu keseluruhan perlu dipertimbangkan. Selain itu, cangkerang seramik perintang simen agak rapuh. Semasa pemasangan, elakkan perlanggaran teruk atau lenturan petunjuk yang berlebihan untuk mengelakkan cangkerang daripada retak. Mod kegagalan kebanyakannya adalah litar terbuka (lebur wayar perintang), dan litar pintas jarang berlaku. Oleh kerana kosnya yang rendah dan kebolehpercayaan yang tinggi, perintang simen masih digunakan secara meluas dalam produk elektronik pengguna dan perindustrian sehingga hari ini. Selain itu,RST Elektrikjuga mempunyai jenis lainPerintang Seramik. Sila datang dan berunding untuk pembelian!

View as

Perintang Seramik Mendatar

RST Electric mempersembahkan Perintang Seramik Mendatar – perintang kuasa lasak, guna umum yang direka bentuk untuk kebolehpercayaan yang tinggi dalam aplikasi perindustrian dan pengguna. Dibungkus dalam perumah seramik kalis api dengan konfigurasi plumbum menegak (paksi), Perintang Seramik Mendatar ini memberikan pelesapan haba yang sangat baik, hingar rendah dan julat suhu operasi yang luas. Dengan penarafan kuasa dari 1W hingga 100W dan nilai rintangan merangkumi 0.1Ω hingga 100kΩ (wirewound) dan 100Ω hingga 100kΩ (filem logam), ia sesuai dengan aplikasi termasuk bekalan kuasa, kawalan motor, perkakas rumah dan peralatan ujian. Tersedia dalam toleransi daripada ±1% hingga ±10%, SQP Power Resistor ini memenuhi kriteria prestasi yang ketat termasuk kebolehmaterian, rintangan voltan lampau, pekali suhu, getaran dan ujian ketahanan.

Lihat Lagi >> Hantar Pertanyaan >>

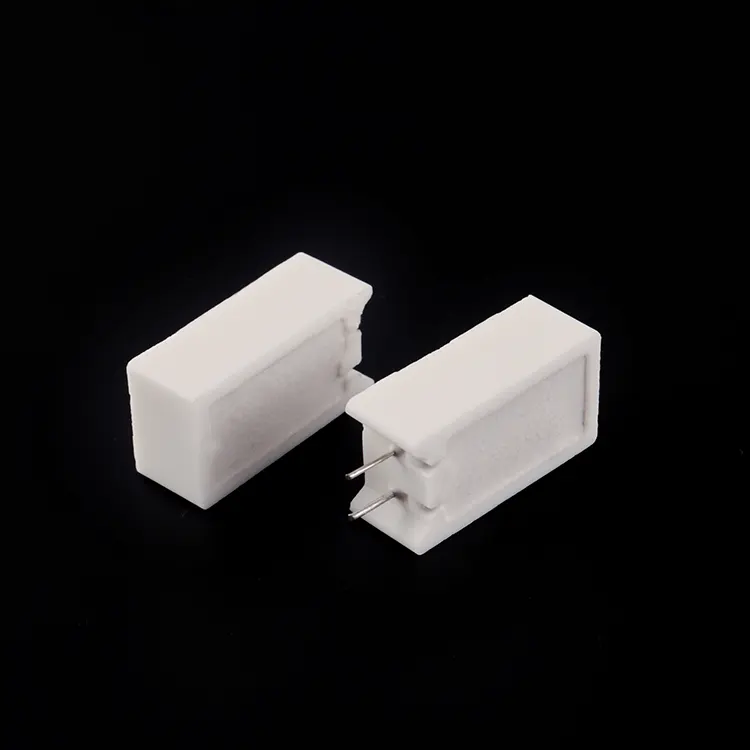

Perintang Wirewound Seramik Menegak

RST Electric mempersembahkan Perintang Wirewound Seramik Menegak – perintang kuasa penjimatan ruang yang direka untuk susun atur PCB berketumpatan tinggi dan pelekap casis. Menampilkan perumah seramik segi empat tepat dengan petunjuk jejari, Perintang Seramik Menegak ini berdiri tegak, meminimumkan jejak papan sambil memberikan pelesapan haba dan kestabilan mekanikal yang sangat baik. Dengan penarafan kuasa dari 1W hingga 20W dan nilai rintangan antara 0.1Ω hingga 100kΩ (varian filem wayar/logam), ia sesuai dengan aplikasi termasuk bekalan kuasa mod suis, pemacu motor, perkakas rumah dan kawalan industri. Tersedia dalam konfigurasi menegak standard (SQM) dan badan lebar khas (WS/WB), Perintang Kuasa Plumbum Jejari ini memenuhi piawaian kualiti yang ketat termasuk kebolehmaterian, rintangan dielektrik, kitaran suhu dan ujian ketahanan.

Lihat Lagi >> Hantar Pertanyaan >>

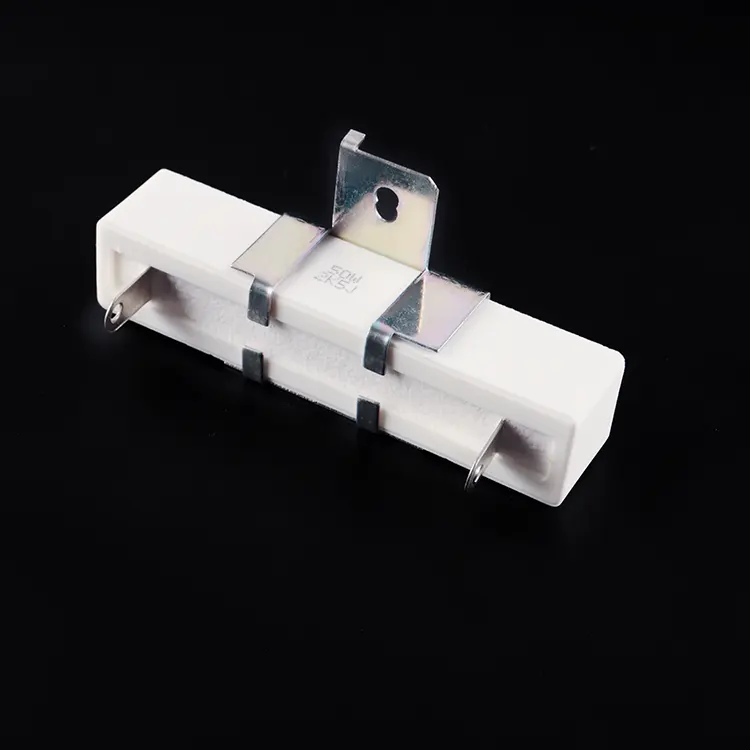

Perintang Simen Jejari

RST Electric mempersembahkan Perintang Simen Radial – perintang berkuasa tinggi, teguh yang direka untuk pelekap casis atau heatsink dalam aplikasi industri yang menuntut. Tidak seperti perintang dipasang PCB standard, Perintang Bersalut Seramik ini menampilkan badan seramik segi empat tepat dengan kedua-dua petunjuk jejari dan pendakap pelekap bersepadu, membolehkan lampiran selamat pada casis logam atau sinki haba untuk pengurusan haba yang unggul. Dengan penarafan kuasa dari 10W hingga 50W dan nilai rintangan dari 0.1Ω hingga 100kΩ (filem wayar/logam), ia sesuai untuk bekalan kuasa, pemacu motor, pengecas bateri dan peralatan industri di mana pelesapan haba yang boleh dipercayai adalah kritikal. Tersedia dalam toleransi daripada ±1% hingga ±10% dengan pekali suhu rendah (≤ ±250 ppm/°C), Perintang Kuasa Pemasangan Casis ini memenuhi piawaian prestasi yang ketat termasuk kebolehmaterian, ketahanan dielektrik, getaran dan ujian daya tahan.

Lihat Lagi >> Hantar Pertanyaan >>

Perintang Wirewound Simen Paksi

RST Electric mempersembahkan Perintang Wirewound Simen Axial – perintang lubang telus berkuasa tinggi serba boleh yang direka untuk aplikasi yang menuntut prestasi yang boleh dipercayai dalam pakej plumbum paksi standard. Dibungkus dalam perumah seramik kalis api dengan pengisi silika bukan organik, Perintang Simen Axial ini memberikan pelesapan haba yang sangat baik, hingar yang rendah dan julat suhu operasi yang luas. Dengan penarafan kuasa dari 5W hingga 100W dan nilai rintangan antara 0.1Ω hingga 100kΩ (varian filem wayar/logam), ia amat sesuai untuk bekalan kuasa, kawalan motor, pemacu industri dan elektronik pengguna. Tersedia dalam toleransi daripada ±1% hingga ±10% dengan pekali suhu rendah (≤ ±250 ppm/°C), Perintang Wirewound Kuasa ini memenuhi standard prestasi yang ketat termasuk kebolehmaterian, ketahanan dielektrik, getaran dan ujian ketahanan.

Lihat Lagi >> Hantar Pertanyaan >>

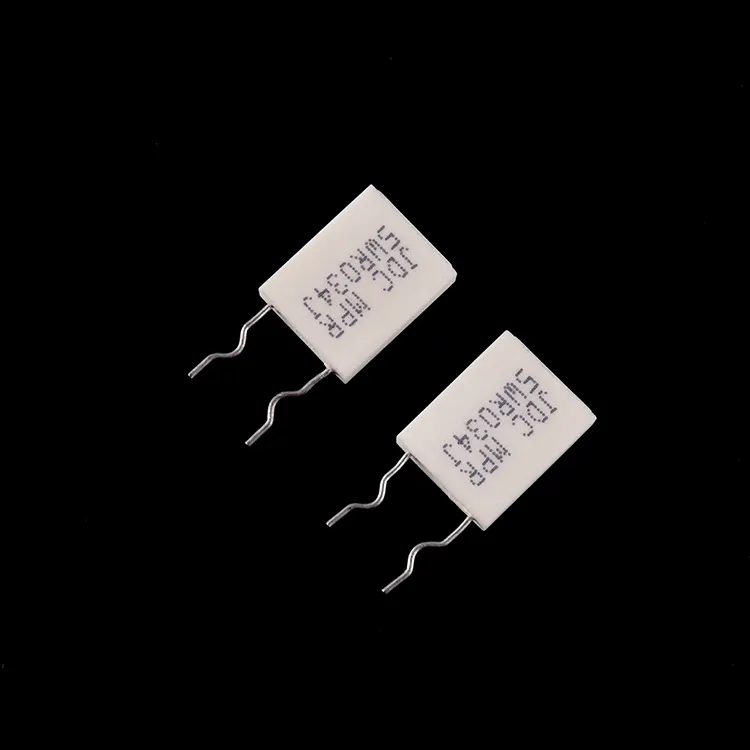

Perintang Plat Logam Bukan Induktif

RST Electric memperkenalkan Perintang Plat Logam Bukan Induktif – perintang kuasa kearuhan berprestasi tinggi dan rendah yang direka bentuk untuk menuntut aplikasi yang memerlukan peralihan fasa minimum dan tindak balas pantas. Menampilkan elemen plat logam yang terkandung dalam perumah seramik kalis api, Perintang Bukan Induktif ini memberikan pengendalian nadi yang sangat baik, nilai rintangan rendah (daripada 0.01Ω) dan prestasi yang stabil merentas julat suhu yang luas. Dengan penarafan kuasa daripada 2W hingga 7W (elemen tunggal) dan konfigurasi gabungan (2+2, 3+3, 5+5, 7+7), ia sesuai dengan penderiaan semasa, litar snubber, penyongsang frekuensi tinggi dan aplikasi penguat kuasa. Tersedia dalam toleransi daripada ±1% hingga ±10% dengan pekali suhu rendah (≤ ±250 ppm/°C), Perintang Kuasa Plat Logam ini memenuhi piawaian prestasi yang ketat termasuk kebolehmaterian, ketahanan dielektrik, getaran dan ujian daya tahan.

Lihat Lagi >> Hantar Pertanyaan >>

RST Electric ialah pengilang dan pembekal Perintang Bersalut Seramik profesional di China. Kami sangat mengalu-alukan anda untuk memborong produk berkualiti tinggi pada harga yang kompetitif dari kilang kami.

Cadangan Berita

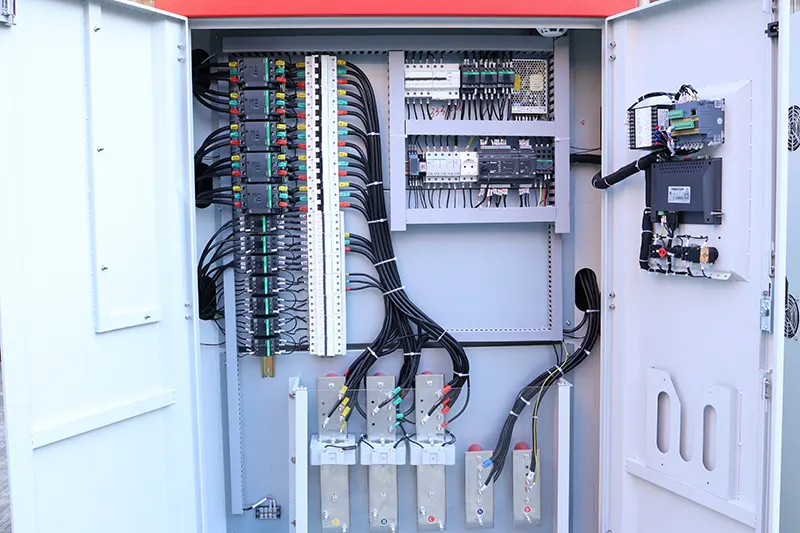

Bank Beban Pintar Generasi Seterusnya Tetapkan Standard Baharu untuk Ujian Kuasa Boleh Dipercayai Lihat Lagi >>

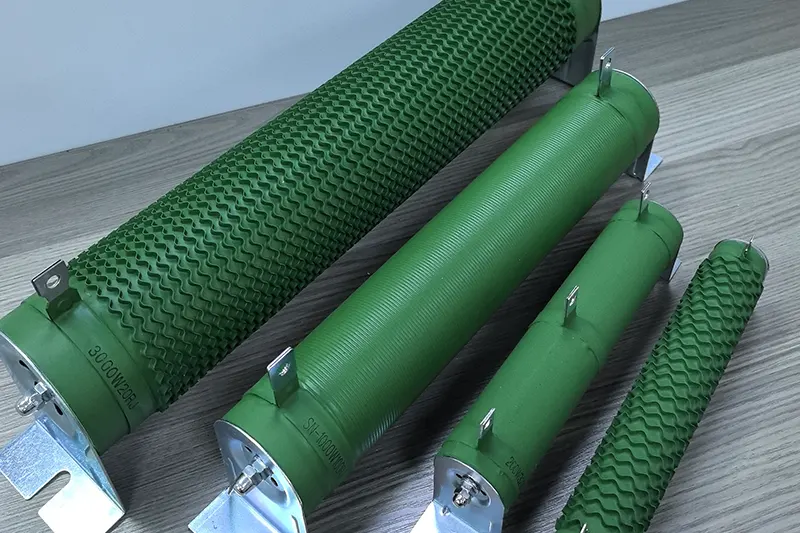

Perintang Seramik Kuasa Tinggi Menyampaikan Pelesapan Haba Unggul untuk Daya tarikan dan Tenaga Boleh Diperbaharui Lihat Lagi >>

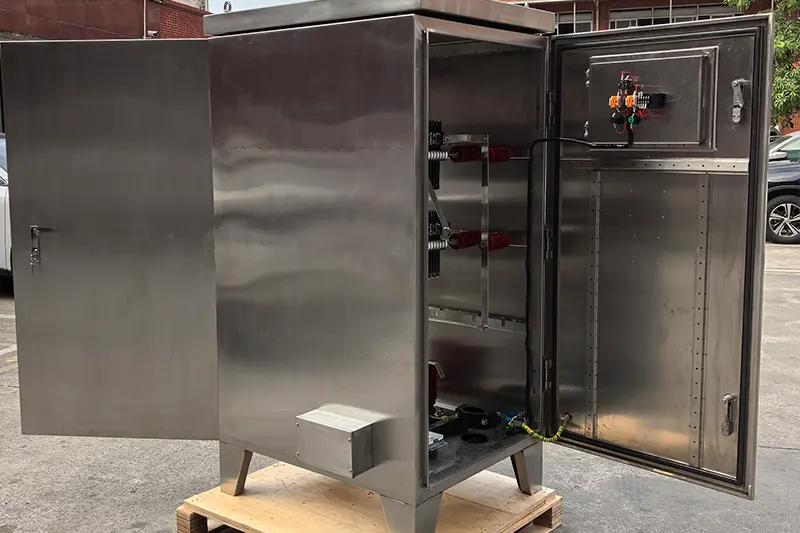

Penyelesaian Pembumian Rintangan Tinggi Dipertingkatkan dengan Teknologi Grid Keluli Tahan Karat Lihat Lagi >>
