Dapatkan Perintang Deria Arus SMD Berkualiti Tinggi dari China

Perintang Deria Arus SMD ialah jenis perintang ketepatan rintangan rendah yang dipasang di permukaan (SMD), yang dihasilkan menggunakan teknologi rintangan aloi atau proses filem tebal. Ia sesuai untuk pengeluaran pelekap permukaan automatik dan merupakan penyelesaian pilihan untuk pengesanan semasa dalam elektronik pengguna semasa, papan perlindungan bateri litium (BMS), alat kuasa, dron, komputer riba, bekalan kuasa pelayan dan produk lain. Berbanding dengan jenis pemalam, perintang pensampelan pelekap permukaan mempunyai kelebihan seperti saiz kecil, ringan, tiada kearuhan plumbum, kesesuaian untuk frekuensi tinggi, konsistensi yang baik, dan kecekapan pengeluaran yang tinggi.RST Elektrikjuga menawarkan pelbagai jenisPerintang Deria Semasa. Sila datang dan berunding untuk pembelian!

Teras Teknikal

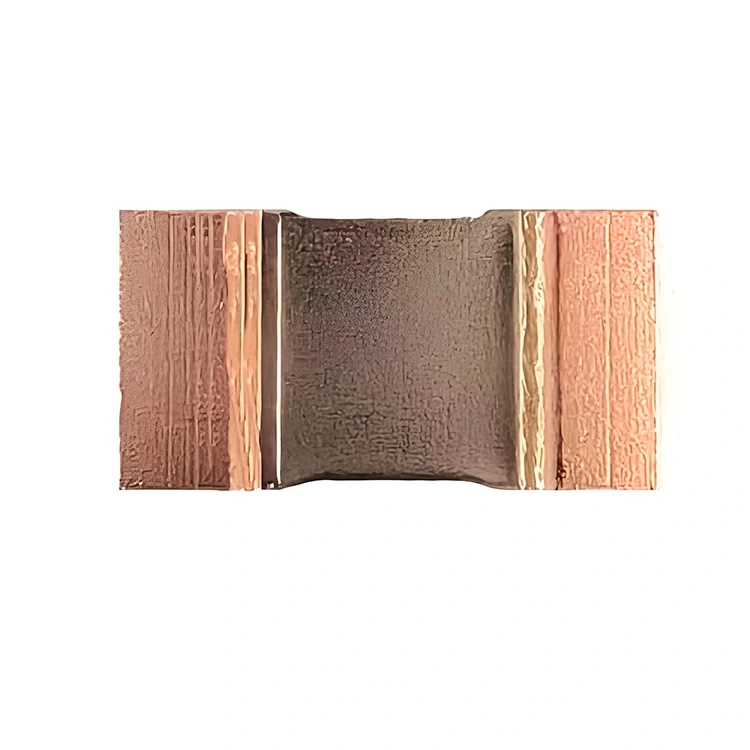

Perintang aloi (Jalur Logam atau Kerajang Logam) dibuat dengan mengecap bahan aloi seperti mangan-kuprum, nikel-kuprum, atau besi-kromium-aluminium ke dalam bentuk rata. Kedua-dua hujung sama ada dikimpal atau terus dibentuk menjadi elektrod terminal, dan kemudian lapisan pelindung digunakan. Struktur jenis ini mempunyai rintangan yang sangat rendah (0.2 mΩ hingga 10 mΩ), hanyut suhu yang sangat rendah (± 20 hingga ± 50 ppm/℃), dan ketumpatan kuasa tinggi (seperti 2512 pakej boleh mencapai 2W hingga 5W). Perintang pensampelan pelekap permukaan filem tebal menggunakan tampal perintang bercetak pada substrat seramik, tetapi hanyut suhu dan kestabilan jangka panjangnya tidak sebaik perintang aloi. Oleh itu, jenis aloi lebih biasa digunakan dalam aplikasi ketepatan tinggi. Saiz pakej biasa termasuk 0805, 1206, 2010, 2512, 2726, 2728, dsb. Semakin besar nombor, semakin besar kuasanya. Ketepatan ±1% adalah standard, manakala ±0.5% dan ±0.1% digunakan untuk pengurusan bateri berketepatan tinggi. Perintang pensampelan pelekap permukaan empat terminal (Kelvin) (seperti pembungkusan 2728) meningkatkan lagi ketepatan pengukuran dan menghapuskan pengaruh rintangan sentuhan pada elektrod terminal.

Aplikasi Produk

Pengesanan semasa pengecasan telefon pintar (bersama dengan protokol pengecasan pantas), pengukuran bateri sarung pengecas fon telinga TWS, perlindungan arus lampau bagi pek bateri alat elektrik, maklum balas semasa untuk bekalan kuasa teras CPU pelayan, pemantauan semasa kuasa bateri dron, pengesanan semasa bagi setiap rentetan bateri dalam BMS, dsb. Perkara utama untuk memilih SMD Current Sense Resistor:

1) Kejatuhan voltan yang dijana oleh produk nilai arus dan rintangan terkadar hendaklah dalam julat efektif ADC;

2) Keluk pengurangan kuasa: Perintang SMD bergantung pada kerajang tembaga PCB untuk pelesapan haba, dan memerlukan pad yang mencukupi dan kawasan kerajang tembaga;

3) Kearuhan: Untuk pengesanan arus pensuisan peringkat MHz, kearuhan perintang aloi biasanya lebih rendah daripada 2nH, manakala perintang filem tebal mempunyai kearuhan yang lebih tinggi sedikit;

4) Kesan termoelektrik: Untuk pengesanan arus mikro (seperti tahap mAh), kesan termoelektrik pada titik sambungan aloi tembaga akan menyebabkan hanyut sifar, dan bahan kesan termoelektrik rendah harus dipilih.
