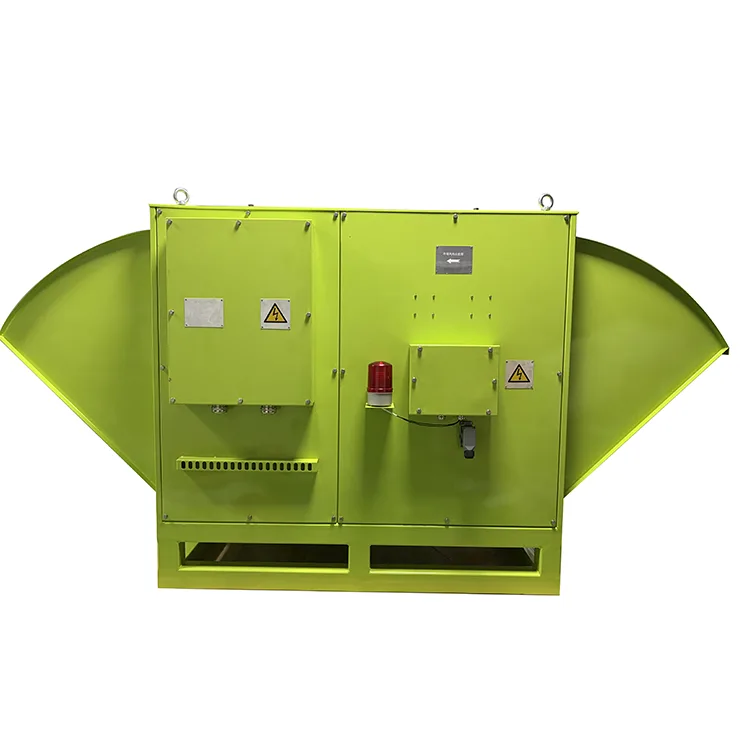

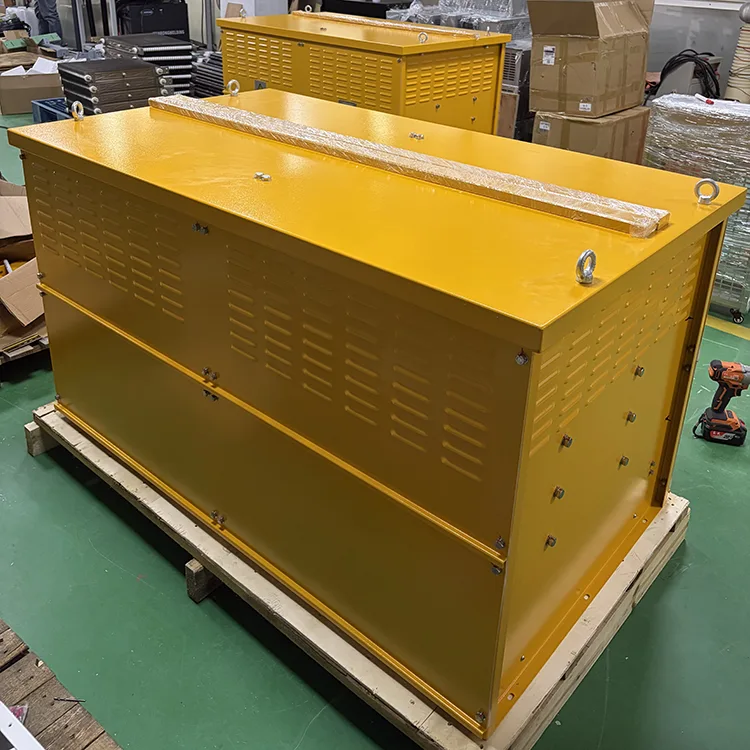

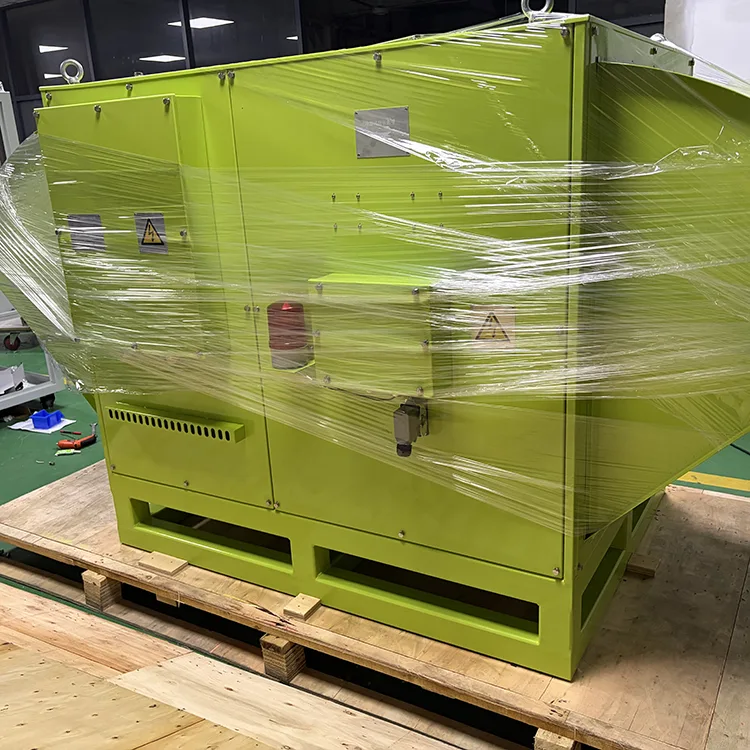

Peranti Perintang Brek RSTO‑500kW‑2R×6‑IP23 untuk Platform Penggerudian Telaga ialah perintang brek berkuasa tinggi yang dibangunkan oleh Guangdong Ruisite Electric Co., Ltd. khusus untuk sistem brek penukar frekuensi pemacu elektrik pada platform penggerudian telaga. Rintangan terkadarnya ialah 2Ω × 6 (pada 20°C), kuasa undian 500 kW, dan voltan operasi maksimum DC 690 V.

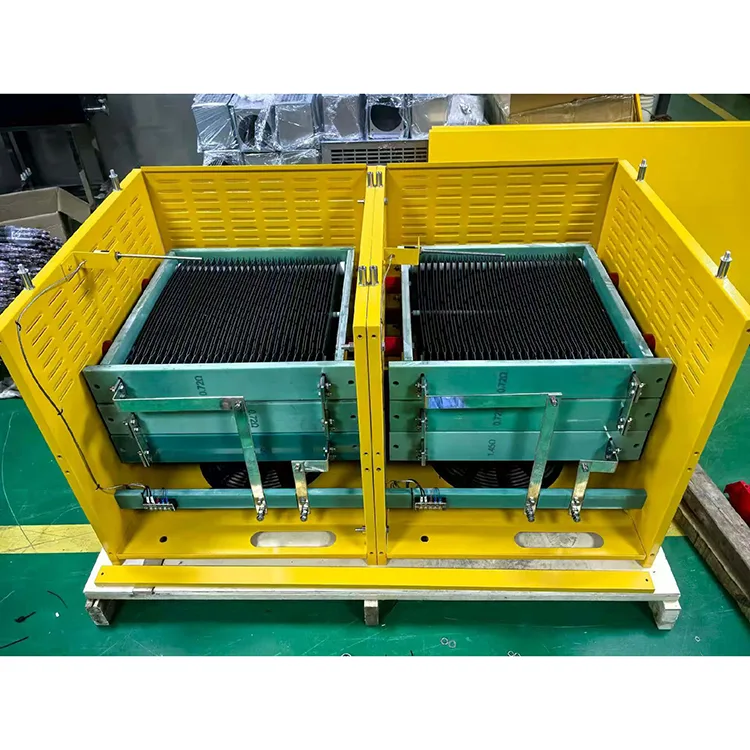

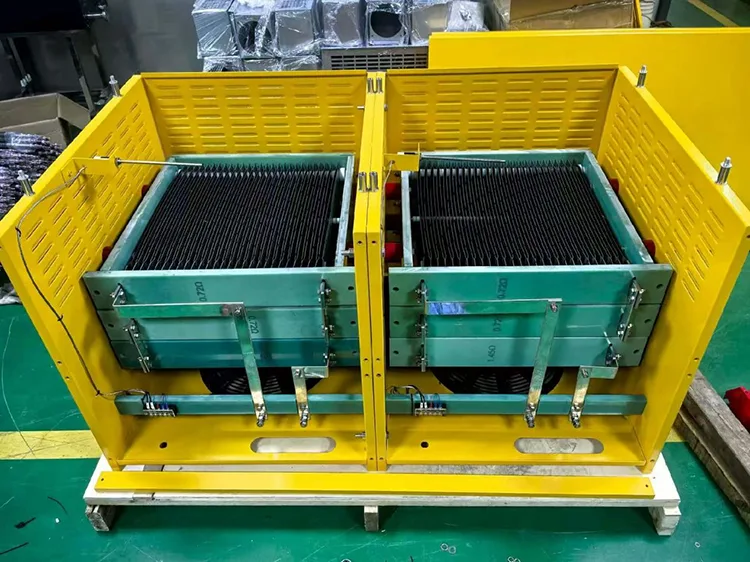

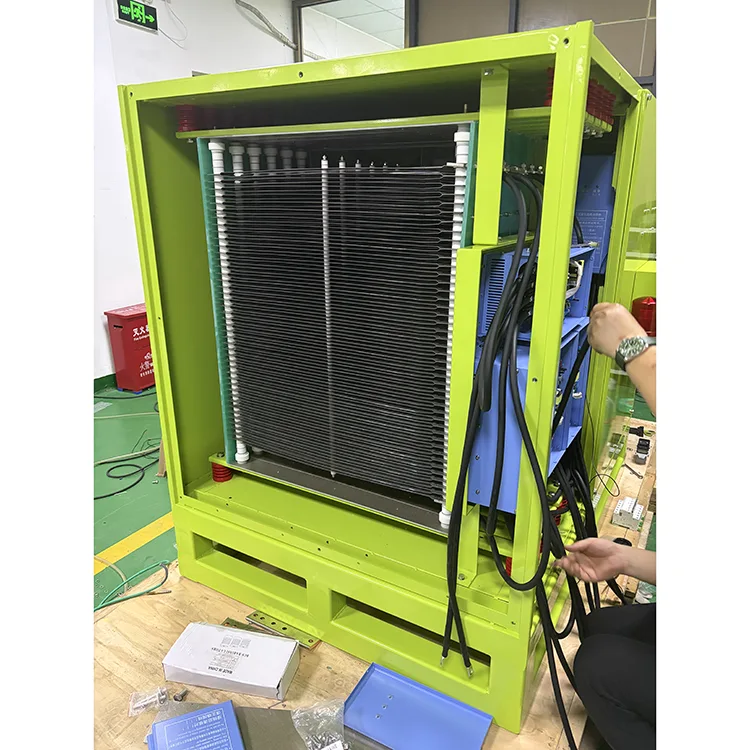

Elemen perintang diperbuat daripada aloi nikel-kromium yang stabil, dan penebat menggunakan seramik alumina berprestasi tinggi, suhu tinggi, memastikan kebolehpercayaan dan ketahanan dalam keadaan yang melampau. Unit ini dilengkapi dengan dua kipas aliran paksi T60‑No.5 (setiap 5 kW / 380 V / 50 Hz), dipasang secara mendatar dengan penyejukan udara paksa bebas. Udara penyejuk masuk dari satu sisi, melalui kipas paksi dan sel perintang, dan keluar melalui saluran keluar.
Peranti ini sesuai untuk persekitaran yang bebas daripada metana atau gas mudah terbakar/meletup lain, gas menghakis, gas yang merosakkan penebat, habuk konduktif atau habuk mudah terbakar. Ia beroperasi pada ketinggian sehingga 1000 m, suhu ambien dari -45°C hingga +50°C, dan kelembapan relatif maksimum 95%.
Sebagai peranti yang menjana haba tinggi, operasi dan penyelenggaraan harian yang betul berkaitan secara langsung dengan hayat perkhidmatan dan keselamatan operasi.
Ventilator mesti dihidupkan selama 15 minit sebelum memulakan peranti untuk mengeluarkan sebarang lembapan atau kelembapan terkumpul. Selepas peranti berhenti, ventilator mesti terus berjalan selama 15 minit lagi untuk memastikan perintang disejukkan dengan secukupnya, menghalang udara panas daripada mengalir ke belakang dan merosakkan komponen elektrik lain. Jangan sekali-kali mengendalikan perintang brek tanpa kipas berjalan.
- Tiada bahan mudah terbakar atau bahan letupan boleh diletakkan berhampiran peranti.
- Elakkan sentuhan langsung dengan perintang dalam keadaan berfungsi melainkan perlindungan keselamatan yang mencukupi disediakan.
- Saluran keluar udara tidak boleh menghadap laluan pejalan kaki untuk mengelakkan kecederaan daripada aliran udara bersuhu tinggi.
- Peranti mesti mempunyai ruang pengudaraan yang mencukupi dan tidak terhalang, sebaik-baiknya dalam kepungan yang berasingan.
- Penapis kabus garam mesti diperiksa dan dibersihkan setiap bulan; gantikan elemen penapis dengan segera jika tersumbat didapati - jika tidak jalur perintang mungkin terlalu panas dan terbakar.
- Pemeriksaan dan penyelenggaraan yang menyeluruh hendaklah dilakukan sekurang-kurangnya sekali setahun, termasuk pembersihan habuk dalaman, pemeriksaan pendawaian, mengetatkan bolt longgar, dan pemeriksaan perintang untuk kerosakan.
- Selalu periksa sambungan terminal untuk kelonggaran dan kabel untuk penuaan atau kerosakan.
- Gunakan udara termampat secara berkala untuk membersihkan bingkai perintang dan komponen pelesapan haba.
Semasa baik pulih, keluarkan keseluruhan pemasangan dan letakkannya dengan selamat; asingkan kabinet perintang daripada kipas. Apabila membuka kabinet perintang, mula-mula tanggalkan semua plat penutup dan bar tembaga penyambung, kemudian tanggalkan kacang pelekap untuk sel perintang dari atas ke bawah, ekstrak sel untuk pembersihan dan pemeriksaan, dan gantikan mana-mana bahagian yang rosak. Selepas penyelenggaraan, gunakan megohmmeter 1000 V untuk mengukur rintangan penebat antara jalur perintang dan tanah (mestilah ≥ 50 MΩ), dan lakukan ujian kekuatan dielektrik pada 4500 V / 50 Hz selama satu minit (tiada kerosakan atau flashover).
S1: Apakah tujuan Peranti Perintang Brek untuk Platform Penggerudian Telaga?
A: Apabila motor yang digerakkan oleh penukar frekuensi beroperasi dalam mod brek penjanaan semula (semasa nyahpecutan atau brek), tenaga kinetik sistem pemacu disalurkan semula ke pautan DC, menyebabkan voltan DC meningkat. Perintang brek melesapkan tenaga penjanaan semula ini sebagai haba, menghalang lebihan voltan DC-bas dan melindungi penukar dan semikonduktor kuasa daripada kerosakan.
S2: Apakah yang perlu saya lakukan jika sistem kawalan suhu tersandung secara palsu?
A: Periksa sama ada suis suhu rosak dan ganti jika perlu; juga memeriksa pendawaian elektrik untuk masalah. Penderia suhu peranti terletak pada penutup jalur perintang, dengan titik set 280°C (±5%). Apabila suhu perintang mencapai nilai ini, suis suhu diaktifkan dan menghantar isyarat penggera.
S3: Apakah faktor yang mempengaruhi hayat perkhidmatan perintang brek?
A: Faktor utama ialah keadaan penyejukan, suhu ambien, kekerapan brek dan padanan penarafan kuasa. Jika kuasa undian perintang terlalu rendah untuk permintaan tenaga brek sebenar, perintang akan terlebih beban secara kronik dan terlalu panas, memendekkan hayatnya dengan ketara. Pengudaraan yang lemah adalah salah satu punca utama kehabisan perintang.
S4: Mengapakah suhu perintang meningkat terlalu cepat?
A: Punca biasa termasuk: saluran masuk atau alur keluar udara tersumbat (penyejukan yang lemah), litar pintas tempatan jalur perintang (disebabkan oleh bendasing atau bahagian seramik yang rosak), atau kegagalan kipas / tekanan udara tidak mencukupi. Mula-mula periksa sistem pengudaraan dan penyejukan, kemudian periksa sel perintang itu sendiri.
S5: Bagaimanakah saya menentukan nilai rintangan yang betul?
A: Peraturan asas ialah arus melalui perintang brek tidak boleh melebihi kapasiti keluaran maksimum pencincang brek. Rintangan yang terlalu rendah menyebabkan arus brek yang berlebihan, berpotensi merosakkan pencincang; rintangan yang terlalu tinggi mengakibatkan tork brek tidak mencukupi dan nyahpecutan yang lemah. Nilai rintangan optimum harus dipilih dengan mengimbangi keperluan tork brek dan kos sistem, sambil sentiasa berada dalam had semasa yang selamat.
Kes 1: Sokongan Brek Penukaran Frekuensi untuk Kren Gantry Kontena Port (Senario Brek Frekuensi Tinggi beban berat)
Kren gantri 16 tan terminal kontena pada asalnya menggunakan perintang brek berasingan berpecah. Pendedahan habuk berat dalam persekitaran terbuka menyebabkan penutupan litar pintas perintang setiap bulan, dengan lebih 2 jam masa henti bagi setiap pembaikan sangat menjejaskan kecekapan pemuatan/pemunggahan. Selepas bertukar kepada unit perintang brek bersepadu Ruisite ini:
Saluran udara tertutup dwi-kipas dengan petak habuk terbina dalam mengurangkan pengumpulan habuk sebanyak 70%, mengurangkan kekerapan penyelenggaraan kepada suku tahunan daripada bulanan.
Kenalan penggera pasif bersambung ke sistem kawalan pusat terminal untuk menghantar amaran awal untuk litar pintas perintang dan terlalu panas, menghapuskan penutupan mengejut yang tidak dirancang sepenuhnya.
Penyambung 10-pin standard membenarkan penyelenggaraan bebas oleh pasukan operasi di tapak tanpa juruelektrik profesional, mengurangkan kos penyelenggaraan tahunan sebanyak 45%. Maklum Balas Pelanggan: Reka bentuk kabinet partition bersepadu menyelesaikan sepenuhnya titik sakit litar pintas yang disebabkan oleh habuk, dan fungsi pautan penggera secara drastik mengurangkan kehilangan masa henti.
Kes 2: Talian Paip Minyak & Gas Rentas sungai Wuhan Penggerudian Arah Mendatar Beban Ujian Tapak Binaan

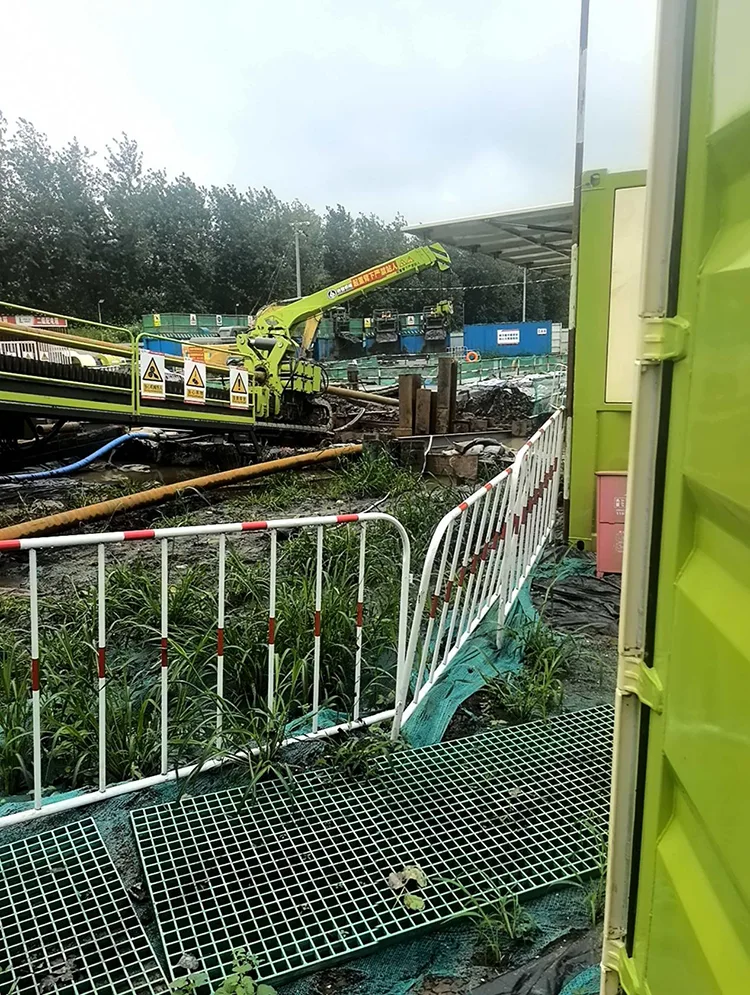

Projek ini kepunyaan Sinopec Zhongyuan Oil Construction Engineering Co., Ltd., tapak pembinaan persimpangan saluran paip di Wuhan. Pelantar penggerudian arah mendatar yang besar memerlukan pengesanan beban penuh berterusan selama sejam sebelum menyeberangi pembinaan sungai. Peralatan beban berselerak diskret sebelum ini digunakan di tapak, dengan kelemahan yang jelas: pemindahan sukar merentasi trestles keluli sementara, pendawaian tidak kemas, prestasi kalis air dan pelesapan haba yang lemah dalam persekitaran tepi sungai yang lembap. Selepas menggunakan bank beban AC bersepadu kami, kelebihan teras adalah seperti berikut:
Lubang forklift bersepadu dan struktur lug angkat, reka bentuk keseluruhan mesin yang padat, mudah untuk diangkut melalui kuil keluli sementara yang sempit di tapak pembinaan tepi air;
Perlindungan interlock pengesanan asap bebas + program pemunggahan automatik voltan lampau/arus lampau berbilang peringkat, dengan berkesan menyesuaikan diri dengan bekalan kuasa tidak stabil kabinet pengagihan kuasa pembinaan sementara di kawasan basah berhadapan sungai Wuhan, mengelakkan kerosakan pada hos penggerudian arah mendatar yang mahal;
Modul rakaman data automatik terbina dalam, laporan ujian lengkap eksport satu klik, memenuhi sepenuhnya keperluan pemfailan data penerimaan projek kejuruteraan saluran paip Sinopec;
Penyentuh ABB dan teras kawalan Siemens PLC, prestasi anti-getaran yang kuat, operasi yang stabil dengan kadar kegagalan ultra rendah di bawah pemindahan jarak dekat yang kerap dan keadaan tapak beralun.
Maklum balas pelanggan: Bank muatan bersepadu mudah alih sepadan dengan sempurna dengan permintaan ujian pembinaan penggerudian arah mendatar lintasan sungai kami di Wuhan. Ia boleh berjalan dengan stabil di bawah ujian berterusan beban penuh jangka panjang, sangat memendekkan masa penyediaan ujian dan meningkatkan kemajuan pembinaan saluran paip.
Kes 3: Padanan Beban Ringan untuk Penghantar Barisan Pengeluaran Automatik
Penyongsang berbilang disusun padat pada barisan pemasangan komponen automotif dengan ruang terhad di tapak. Perintang pisah mencipta pendawaian yang tidak kemas dan kerosakan sambungan yang kerap. Kelebihan teras unit bersepadu ini:
Integrasi tinggi dengan jejak yang kemas; panjang keseluruhan 2700mm membolehkan susunan dipasang di dinding bersatu.
Putuskan sambungan cepat Penyambung 10-pin menghapuskan kerja pendawaian yang meluas semasa pentauliahan dan penggantian peralatan. Penggera kerosakan menyuap secara seragam ke dalam barisan pengeluaran PLC, secara automatik menghentikan talian apabila keabnormalan perintang untuk mengelakkan perlanggaran dan pemotongan bahan kerja.
Ruisite Electric (kini juga beroperasi di bawah jenama berkaitan) telah dipilih sebagai pembekal komponen sokongan oleh banyak pengeluar penukar frekuensi di rantau Delta Sungai Pearl untuk aplikasi seperti brek penyongsang dan lambakan tenaga. Pelanggan telah melaporkan hayat produk yang panjang dan kadar kegagalan yang rendah. Syarikat itu secara konsisten menerima penarafan kredit cukai teratas, dan produknya menyediakan perkhidmatan tambahan grid kuasa, transit rel, bas tenaga baharu, sistem kuasa pantai, peralatan penukaran kuasa dan banyak lagi.
1. Elemen rintangan aloi nikel-kromium kebolehpercayaan tinggi dan penebat seramik alumina suhu tinggi memastikan operasi yang stabil dalam suhu ambien yang melampau dari –45°C hingga +50°C.
2. Sistem udara paksa bebas penyejukan yang cekap dengan dua kipas paksi 5 kW menyediakan kawalan suhu yang berkesan pada tahap kuasa tinggi.
3. Waranti seumur hidup Pengilang menawarkan sokongan selepas jualan sepanjang hayat dan bekalan alat ganti; dalam tempoh jaminan, sebarang kecacatan berkaitan kualiti dibaiki atau diganti secara percuma.
4. Susun atur yang direka dengan baik Struktur pelekap mendatar untuk operasi dan penyelenggaraan yang mudah; tersedia dengan nilai rintangan tetap atau boleh laras mengikut keperluan pelanggan.
Peranti Perintang Brek untuk Platform Penggerudian Telaga telah mencapai pensijilan berwibawa dan pengesahan pematuhan piawaian berikut:
Pensijilan Sistem Pengurusan Kualiti ISO 9001:2015 – Kilang kami menjalani audit tahunan oleh agensi pihak ketiga yang bebas; sistem pengurusan kualiti kami meliputi keseluruhan proses, daripada reka bentuk dan pembuatan kepada perkhidmatan selepas jualan.
Penandaan CE – Mematuhi keperluan Arahan Voltan Rendah (LVD) dan Keserasian Elektromagnet (EMC) EU, yang melayakkan produk untuk masuk ke pasaran EU.
Laporan Ujian Jenis – Setiap produk baharu menjalani ujian jenis komprehensif sebelum pengeluaran besar-besaran—termasuk ujian kekuatan dielektrik, kenaikan suhu dan rintangan penebat—dengan laporan tersedia kepada pelanggan yang layak atas permintaan.
Sebelum memberikan sebut harga, jurutera aplikasi kami menganalisis spesifikasi teknikal anda, keadaan operasi di tapak dan jangkaan prestasi anda dengan teliti. Kami kemudiannya menyesuaikan penyelesaian khusus untuk anda dan menyediakan petikan yang jelas, telus dan terperinci. Tiada yuran tersembunyi, tiada anggaran kasar.
Setelah pesanan disahkan, kami mengatur pengeluaran dengan ketat mengikut lukisan anda yang diluluskan. Kami menjalankan pemeriksaan di seluruh peringkat pembuatan utama dan menyediakan kemas kini kemajuan yang kerap untuk memastikan penghantaran tepat pada masanya. Anda dialu-alukan untuk melawat kilang kami untuk pemeriksaan pada bila-bila masa; kami menjemput dan mengalu-alukan pengawasan daripada setiap pelanggan.
Selepas penghantaran, kami terus menyediakan sokongan teknikal yang komprehensif, panduan pemasangan dan bantuan penyelesaian masalah. Kami menjamin pembekalan alat ganti untuk semua komponen standard dan menjawab pertanyaan teknikal dalam masa 24 jam pada hari perniagaan. Sama ada melalui bimbingan jauh atau sokongan di tapak, kami berdedikasi untuk memastikan ketenangan fikiran anda sepenuhnya.
