TO247 Perintang Kuasa Filem Tebal

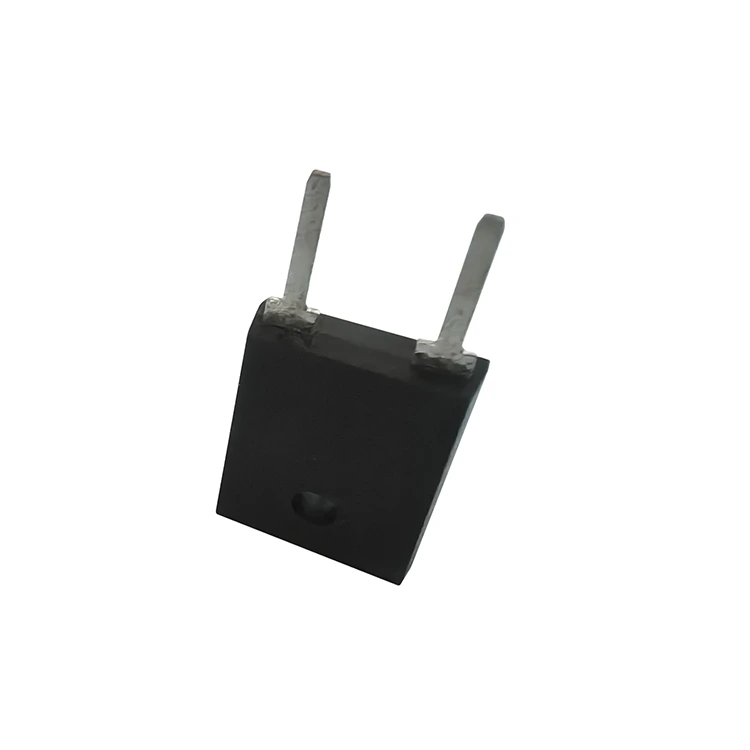

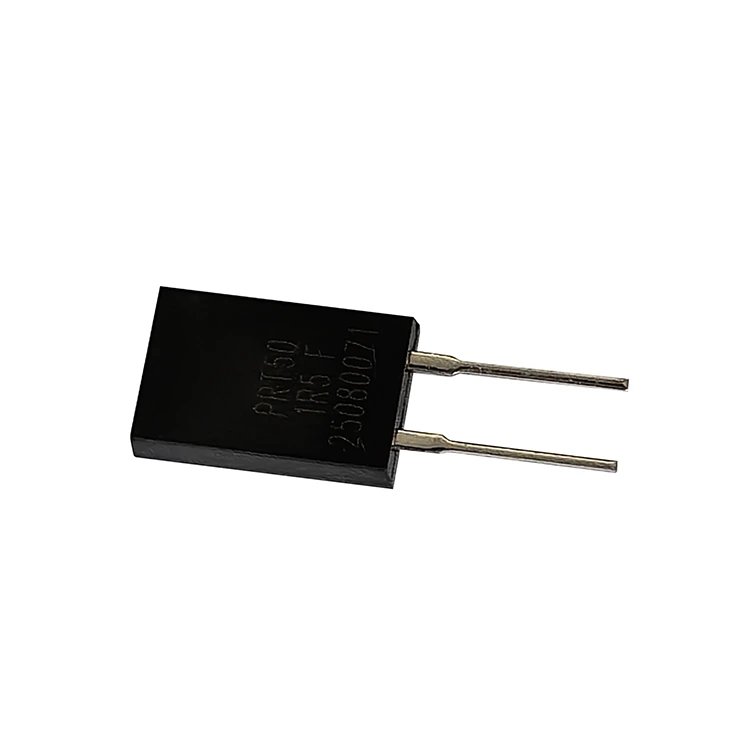

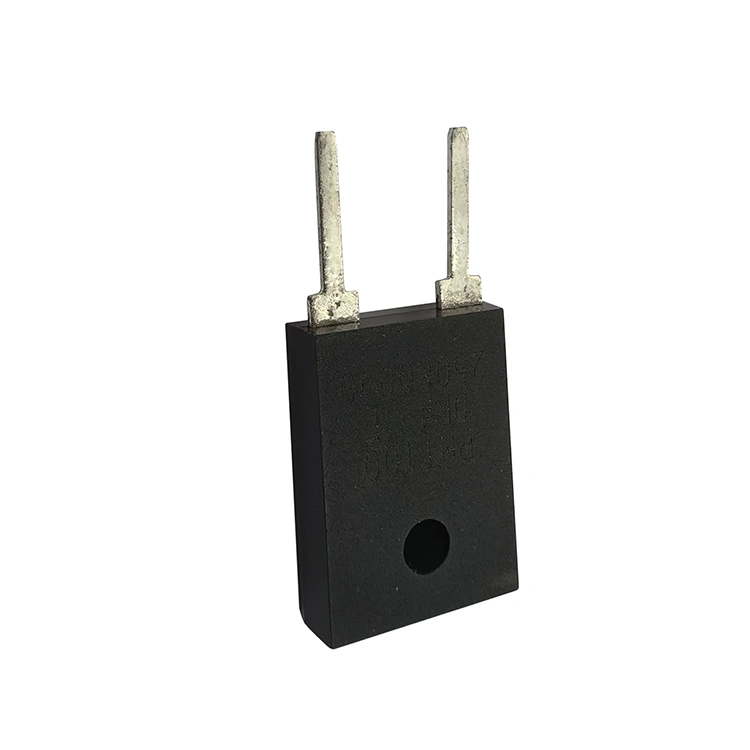

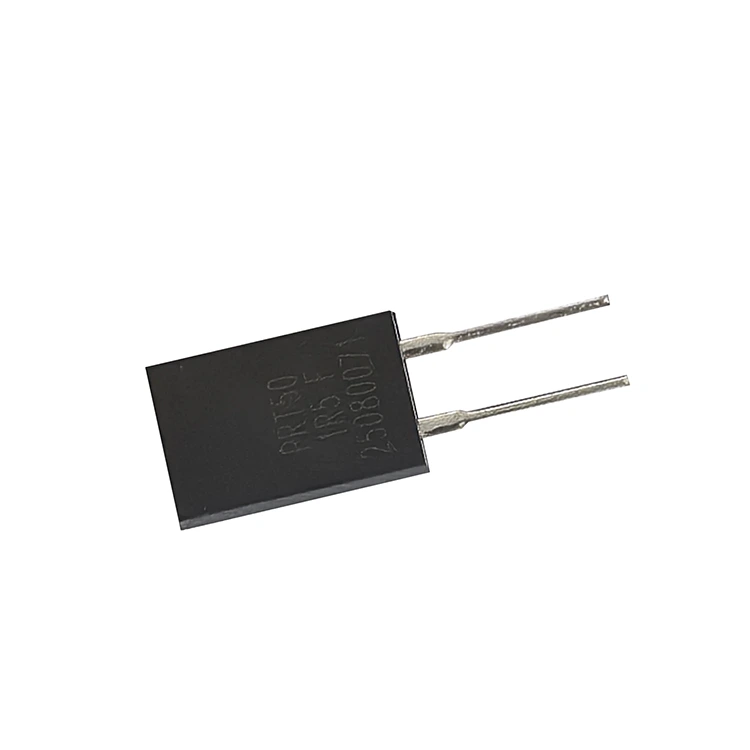

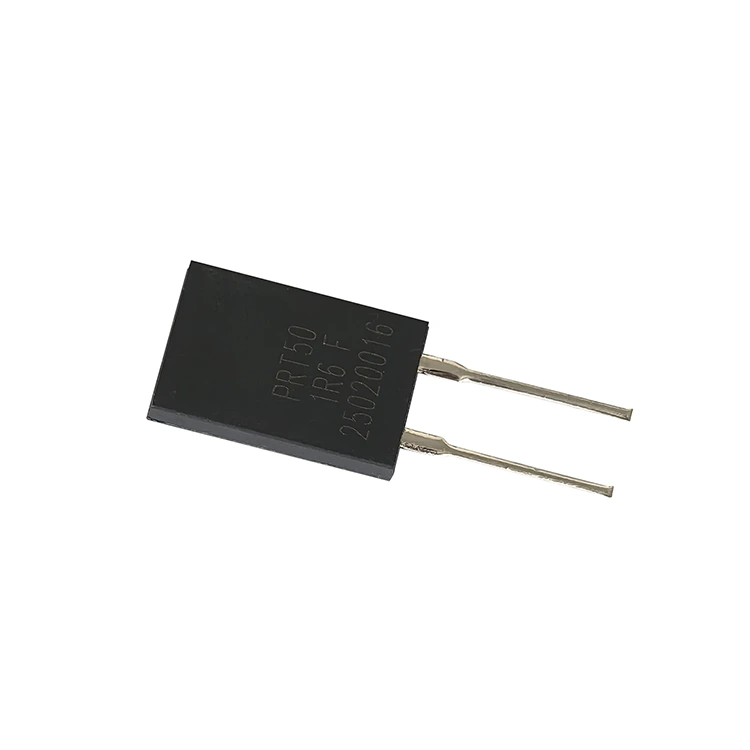

Perintang Kuasa Filem Tebal TO247 daripada RST Electric mewakili langkah seterusnya dalam pembungkusan perintang kuasa, menawarkan pengendalian kuasa yang jauh lebih tinggi daripada peranti TO220 tradisional sambil mengekalkan faktor bentuk yang biasa dan mudah dipasang. Direka bentuk untuk aplikasi di mana 35W atau 50W tidak mencukupi tetapi perintang pelekap casis yang lebih besar adalah tidak praktikal, Perintang Pelekap Heatsink ini menyampaikan 100W pada suhu kes 25°C (3.5W tanpa heatsink) dalam pakej TO247 yang padat. Antara muka pelekap skru tunggal memudahkan penyepaduan mekanikal, membolehkan jurutera memasang peranti terus pada sink haba atau casis menggunakan bahan antara muka terma untuk pemindahan haba yang optimum.

Seni Bina Dioptimumkan

Pembinaan dalaman Perintang Filem Tebal Kuasa Tinggi ini dioptimumkan untuk prestasi elektrik dan kecekapan haba. Lapisan rintangan kestabilan tinggi didepositkan pada substrat alumina, yang kemudiannya diikat wayar pada bingkai plumbum dan dikapsulkan dalam bungkusan plastik beracuan lasak. Pembinaan ini memberikan sifat penebat yang luar biasa, menahan 1800VAC dan mengekalkan rintangan penebat lebih besar daripada 10GΩ. Sifat bukan induktif teknologi filem tebal memastikan kearuhan parasit yang minimum, menjadikan PRT100 sesuai untuk litar pensuisan frekuensi tinggi dan aplikasi sementara yang pantas.

Adaptasi adegan yang ketat

Siri PRT100 meliputi julat rintangan yang luas daripada 0.2Ω hingga 1MΩ, dengan pilihan TCR daripada ±50 ppm/°C (untuk nilai ketepatan >10Ω) hingga ±300 ppm/°C (untuk julat ohmik rendah atau rintangan tinggi). Toleransi standard termasuk ±1%, ±5% dan ±10%, menampung kedua-dua peralatan ketepatan tinggi dan aplikasi kuasa tujuan umum. Dengan julat suhu operasi lanjutan dari -65°C hingga +175°C, Perintang TO247 ini sangat sesuai untuk persekitaran yang keras di mana kebolehpercayaan adalah yang paling utama. Sebagai pengeluar To247 Thick Film Power Resistor yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran kejuruteraan filem tebal dengan pembuatan ketepatan untuk menyampaikan komponen yang memberikan prestasi yang boleh dipercayai dan stabil dalam litar elektronik kuasa yang paling menuntut.

Spesifikasi Teknikal

Spesifikasi Standard

Prestasi Elektrik

● Bahan wayar plumbum: Kuprum Tin

● Tork maksimum: 0.9Nm

● Nilai kuasa pada 25°C PRT100 ialah 3.5W tanpa plat sink haba.

● Had kuasa bergantung pada suhu permukaan bungkusan.

● Krim pelesapan haba mesti digunakan dengan betul

Apakah kelebihan To247 Thick Film Power Resistor kami berbanding pesaing kami?

1.Ketumpatan Kuasa Tinggi – 100W pada suhu kotak 25°C, membolehkan reka bentuk kuasa tinggi yang padat tanpa memerlukan perintang pelekap casis yang besar.

2. Pakej Standard Industri TO247 – Jejak biasa dengan pelekap skru tunggal memudahkan penyepaduan mekanikal dan pengurusan terma.

3. Julat Suhu Lanjutan – Beroperasi dari -65°C hingga +175°C, sesuai untuk persekitaran industri, automotif dan aeroangkasa yang keras.

4. Keupayaan Voltan Tinggi - voltan kerja maksimum 700V dan kekuatan dielektrik 1800VAC memastikan operasi yang selamat dalam litar voltan tinggi.

5. Julat Rintangan Luas – Dari 0.2Ω hingga 1MΩ dalam satu siri, meliputi aplikasi daripada penderiaan arus tinggi kepada pembahagian voltan impedans tinggi.

6. Pembinaan Bukan Induktif – Teknologi filem tebal meminimumkan kearuhan parasit, menjadikannya sesuai untuk aplikasi pensuisan frekuensi tinggi dan snubber.

7. Toleransi Ketepatan – Tersedia dalam ±1%, ±5% dan ±10% untuk memenuhi kedua-dua keperluan ketepatan tinggi dan tujuan umum.

8. Pilihan TCR Rendah – Serendah ±50 ppm/°C untuk nilai ketepatan >10Ω, memastikan prestasi stabil merentas variasi suhu.

9. Penebat Cemerlang – Tahan 1800VAC dengan rintangan penebat >10GΩ, memastikan keselamatan dalam litar voltan tinggi.

10. Pembinaan Lasak – Sarung plastik yang dibentuk melindungi elemen rintangan daripada tekanan mekanikal, kelembapan dan bahan cemar.

Aplikasi Produk

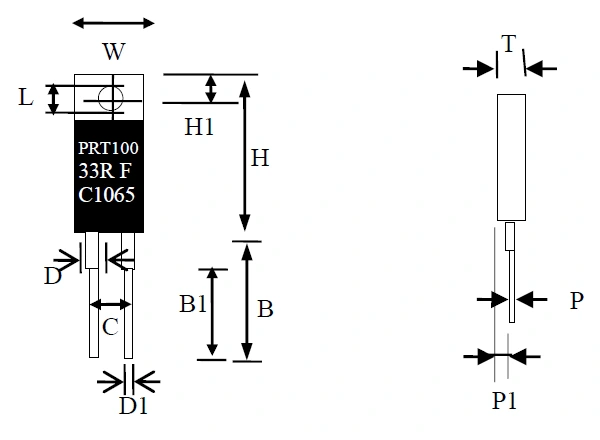

Lukisan dan Dimensi:

Cara pengangkutan

Untuk memastikan perintang kami tidak rosak semasa keseluruhan proses pengangkutan, kami telah membangunkan pelan pembungkusan dan pengangkutan yang terperinci, dengan mengambil kira perlindungan dan kebolehsuaian, untuk menjaga kualiti produk secara menyeluruh.

Apabila penghantaran secara pukal, semua To247 Thick Film Power Resistors dibungkus menggunakan tiub anti statik atau dulang khas, dengan tepat padan dengan dimensi pembungkusan. Ini bukan sahaja berkesan menghalang pin daripada bengkok atau berubah bentuk, tetapi juga melindungi pad pelekap daripada terlanggar atau haus, mengelakkan sebarang kesan pada pemasangan dan prestasi elektrik berikutnya.

Untuk perlindungan pin, kami menggunakan penutup hujung buih atau pad acuan plastik untuk penetapan, memastikan pin kekal lurus sepanjang masa. Tidak ada keperluan untuk pembetulan berikutnya oleh pembeli, yang meningkatkan kecekapan pemasangan.

Perkhidmatan Pembungkusan

Selain itu, kami menawarkan perkhidmatan pembungkusan pita gulung tersuai atas permintaan, yang sesuai untuk barisan pemasangan automatik dan membantu pembeli meningkatkan kecekapan pengeluaran. Setiap kumpulan barangan disertakan dengan senarai pembungkusan terperinci dan sijil pemeriksaan yang dilampirkan, memudahkan pengesahan dan penerimaan pembeli, dan memastikan setiap Perintang Kuasa Filem Tebal To247 memenuhi keperluan spesifikasi. Kaedah penghantaran adalah fleksibel dan boleh menyesuaikan diri dengan kuantiti pembelian yang berbeza. Pesanan kelompok kecil dihantar melalui perkhidmatan kurier antarabangsa seperti DHL, FedEx dan UPS, dengan penghantaran yang cepat; pesanan kelompok sederhana diangkut melalui udara, mengimbangi masa dan kos penghantaran; pesanan kumpulan besar dihantar melalui laut, dengan ketara mengurangkan kos pengangkutan. Perlu diingat bahawa semua perintang menjalani ujian elektrik 100% sebelum pembungkusan, dengan tumpuan khusus pada pengesahan nilai rintangan, toleransi dan pensampelan pengesahan TCR untuk memastikan produk yang dihantar memenuhi piawaian.

Lima Sebab Memilih RST Electric

Berpengalaman

Dengan sepuluh tahun pembangunan dan pengumpulan yang mendalam, RST Electric telah menjadi rakan kongsi pilihan untuk pembeli global. Kekuatan terasnya memfokuskan pada keupayaan eksklusif untuk senario berkuasa tinggi, yang membezakannya daripada pengeluar biasa dan memenuhi sepenuhnya keperluan pembelian yang ketat. Sebagai pengilang yang disahkan secara sah di China, kami telah berdedikasi untuk penyelidikan dan pengeluaran To247 Thick Film Power Resistors selama lebih 10 tahun. Kami adalah pengilang profesional dalam bidang teknologi filem tebal, mencapai kawalan kendiri proses penuh daripada pemendapan filem tebal, penalaan halus laser, pemasangan komponen hingga pemeriksaan produk. Tiada pautan penyumberan luar, memastikan konsistensi kualiti produk dari awal lagi dan menghapuskan penyelewengan prestasi yang disebabkan oleh pengawasan kawalan proses.

Bekalan terus kilang

Model bekalan langsung kilang adalah salah satu kecekapan teras kami. Semua perintang dihantar terus dari kilang tanpa sebarang markup orang tengah. Harganya adalah telus dan boleh dikesan, membolehkan pembeli membeli perintang berkualiti tinggi dan berkuasa tinggi pada kos yang lebih menguntungkan. Pada masa yang sama, kami mempunyai pangkalan pengeluaran yang diperakui ISO 9001 yang dilengkapi dengan barisan pengeluaran Perintang Kuasa Filem Tebal To247 eksklusif. Setiap produk menjalani 100% ujian elektrik. Kami boleh menyediakan ujian pensampelan mengikut piawaian MIL-PRF-55342 dan AEC-Q200 berdasarkan keperluan pembelian. Pasukan kejuruteraan profesional kami mempunyai pengalaman yang luas dalam elektronik berkuasa tinggi dan pengurusan haba, dan boleh menyediakan sokongan teknikal yang disasarkan untuk menyelesaikan pelbagai masalah dalam proses penyepaduan produk untuk pembeli.

Kerjasama Global

Kami mempunyai pengalaman yang luas dalam kerjasama global dan telah menjadi pembekal yang boleh dipercayai untuk pengeluar bekalan kuasa global, perusahaan elektronik automotif dan pengeluar kawalan industri. Produk kami dieksport ke 40+ negara termasuk Jerman, Amerika Syarikat dan Jepun. Kami mahir dalam piawaian dan keperluan industri dan wilayah yang berbeza, dan boleh memenuhi keperluan penggunaan pelbagai senario berkuasa tinggi dengan tepat.

Sokongan penyesuaian

Dari segi perkhidmatan tersuai, kami boleh menawarkan rangkaian penuh penyesuaian, termasuk 100W dan kuasa tersuai, 0.2Ω hingga 1MΩ dan nilai rintangan khas, toleransi ±0.5% hingga ±10%, berbilang pilihan TCR, serta perkhidmatan yang diperibadikan seperti pembentukan pin dan penapisan khas, memenuhi keperluan eksklusif pembeli berbeza dengan sempurna.

Perkhidmatan selepas jualan

Kami menawarkan jaminan penghantaran dan selepas jualan yang komprehensif. Produk bersaiz standard boleh dihantar dalam masa 10 hingga 15 hari, manakala produk tersuai mempunyai tempoh penghantaran selama 15 hingga 25 hari, yang boleh disesuaikan secara fleksibel kepada rancangan pengeluaran pembeli. Bersama-sama dengan produk, kami menyediakan dokumen lengkap seperti laporan ujian, pensijilan material, pengisytiharan RoHS/REACH, dsb., untuk memenuhi keperluan audit pematuhan. Semua produk menikmati jaminan 12 bulan. Semasa tempoh jaminan, kami menawarkan diagnosis kerosakan jauh, perkhidmatan penghantaran alat ganti dan pasukan teknikal profesional memberikan sokongan penuh untuk penyepaduan produk sepanjang proses, memastikan pembeli tidak bimbang sepanjang proses dan benar-benar mencapai kerjasama menang-menang.
