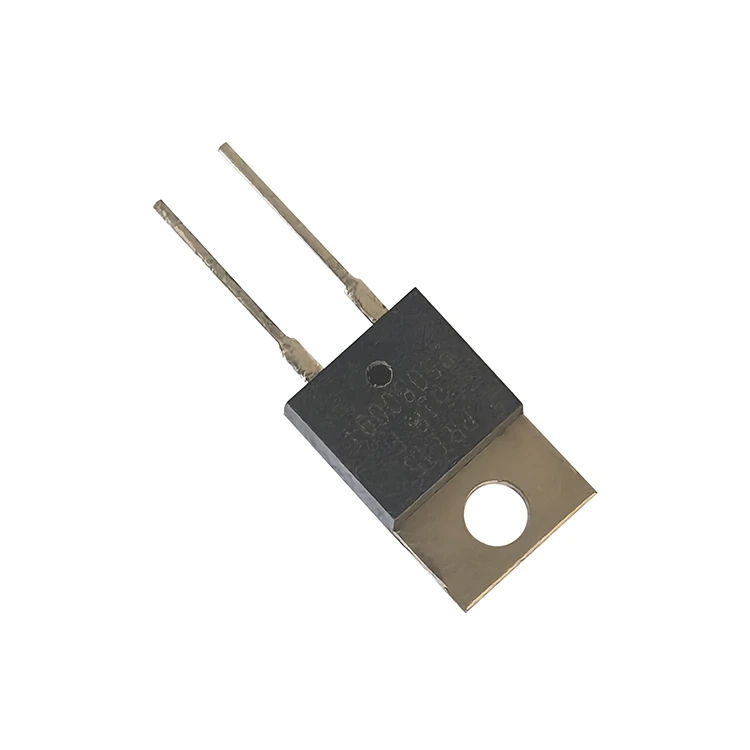

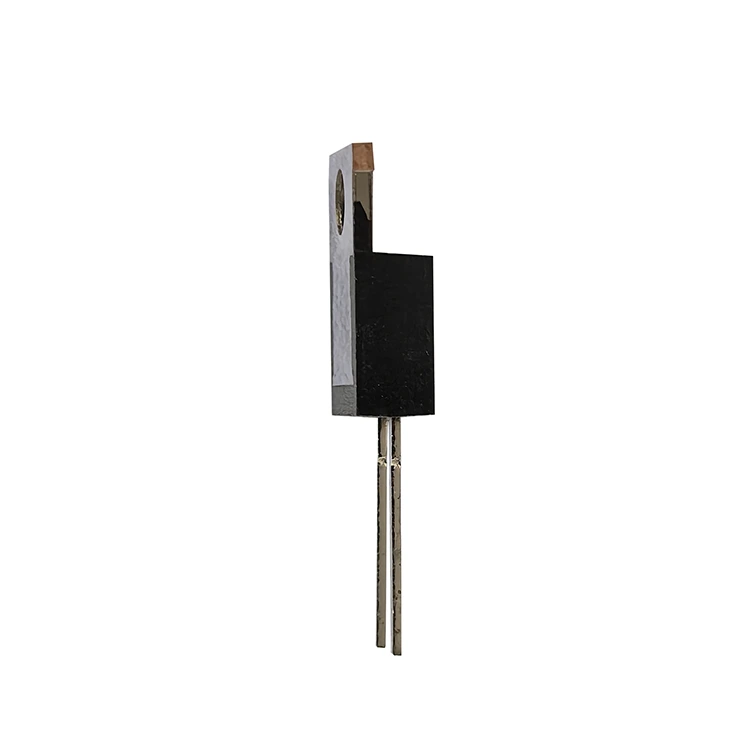

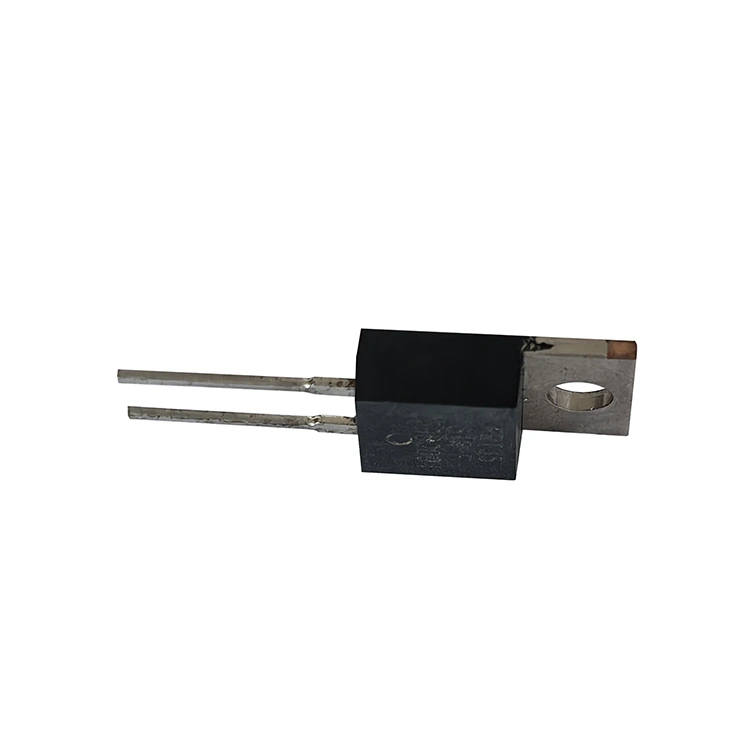

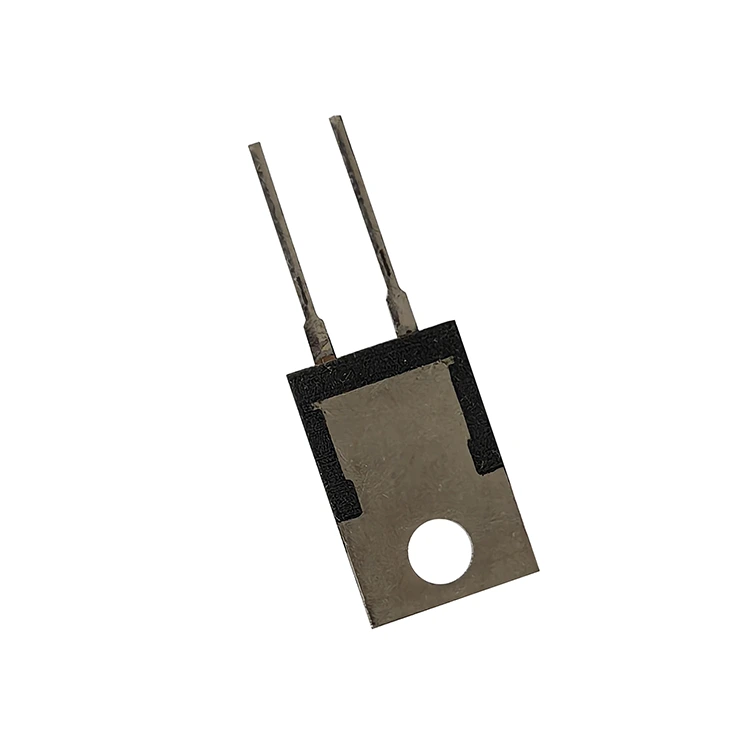

Perintang Kuasa Filem Tebal TO220

Perintang Kuasa Filem Tebal TO220 daripada RST Electric merapatkan jurang antara perintang kuasa lubang telus tradisional dan peranti pemasangan permukaan termaju, menawarkan prestasi terma komponen boleh lekap heatsink dalam jejak TO220 yang biasa. Heatsink Mount Resistor ini direka untuk aplikasi di mana ruang papan berada pada tahap premium tetapi keperluan pelesapan kuasa melebihi apa yang boleh dikendalikan oleh komponen SMD. Pakej TO220 membenarkan pemasangan satu skru terus pada casis atau heatsink, menggunakan bahan antara muka terma untuk memindahkan haba dengan cekap daripada elemen perintang.

Struktur dalaman

Pembinaan dalaman Perintang Filem Tebal Kuasa ini terdiri daripada lapisan rintangan kestabilan tinggi yang didepositkan pada substrat alumina, yang kemudiannya diikat wayar pada bingkai plumbum dan dikapsulkan dalam bungkusan plastik acuan. Pembinaan ini memberikan sifat penebat yang sangat baik, menahan voltan sehingga 1800VAC dan mengekalkan rintangan penebat lebih besar daripada 10GΩ. Sifat bukan induktif teknologi filem tebal memastikan kearuhan parasit yang minimum, menjadikan siri PRT sesuai untuk litar pensuisan frekuensi tinggi di mana perintang wayar akan memperkenalkan peralihan fasa yang tidak boleh diterima.

Penarafan kuasa

Siri PRT tersedia dalam dua penarafan kuasa:

● PRT35 – 35W pada suhu kotak 25°C (2.5W tanpa heatsink)

● PRT50 – 50W pada suhu kotak 25°C (3W tanpa heatsink)

Nilai rintangan menjangkau dari 0.1Ω hingga 1MΩ, dengan pilihan TCR antara ±50 ppm/°C (untuk nilai ketepatan melebihi 10Ω) hingga ±300 ppm/°C (untuk julat ohmik rendah atau rintangan tinggi). Toleransi standard termasuk ±0.5%, ±1%, ±5% dan ±10%, menampung kedua-dua peralatan ketepatan tinggi dan aplikasi kuasa tujuan umum. Sebagai pengeluar To220 Thick Film Power Resistor yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kepakaran kejuruteraan filem tebal dengan pembuatan ketepatan untuk menyampaikan komponen yang memberikan prestasi yang boleh dipercayai dan stabil dalam menuntut litar elektronik kuasa.

Spesifikasi Teknikal

TCR mengikut Julat Rintangan

Prestasi Elektrik

● Bahan wayar plumbum: Kuprum Tin

● Tork maksimum: 0.9Nm

● Had kuasa bergantung pada suhu permukaan bungkusan.

● Pengukuran suhu diperlukan untuk mengukur bahagian tengah plat sink haba.

● Krim pelesapan haba mesti digunakan dengan betul

Apakah kelebihan teras Perintang Kuasa Filem Tebal To220?

Pakej Standard 1.TO220 – Jejak standard industri dengan pelekap skru tunggal memudahkan penyepaduan mekanikal dan pengurusan terma.

2. Ketumpatan Kuasa Tinggi – 35W (PRT35) atau 50W (PRT50) pada suhu kotak 25°C, membolehkan reka bentuk peringkat kuasa padat.

3. Julat Rintangan Luas – Dari 0.1Ω hingga 1MΩ dalam satu siri, meliputi aplikasi daripada penderiaan semasa kepada pembahagian voltan impedans tinggi.

4. Penebat Cemerlang – Menahan kekuatan dielektrik 1800VAC dengan rintangan penebat >10GΩ, memastikan keselamatan dalam litar voltan tinggi.

5. Pembinaan Bukan Induktif - Teknologi filem tebal meminimumkan kearuhan parasit, sesuai untuk aplikasi pensuisan frekuensi tinggi.

6. Toleransi Ketepatan – Tersedia dalam ±0.5%, ±1%, ±5% dan ±10% untuk memenuhi kedua-dua keperluan ketepatan tinggi dan tujuan umum.

7. Pilihan TCR Rendah – Serendah ±50 ppm/°C untuk nilai ketepatan >10Ω, memastikan prestasi stabil merentas variasi suhu.

8. Pemasangan Mudah - Pemasangan skru M3 tunggal dengan tork maksimum 0.9 Nm; petunjuk ditindih untuk sambungan pateri yang boleh dipercayai.

9.Aplikasi Serbaguna – Sesuai untuk menukar bekalan kuasa, litar snubber, penguat kuasa, peraturan voltan dan pemuatan nadi.

10.Pembinaan Lasak – Sarung plastik yang dibentuk melindungi elemen rintangan daripada tekanan mekanikal dan bahan cemar alam sekitar.

Aplikasi Produk

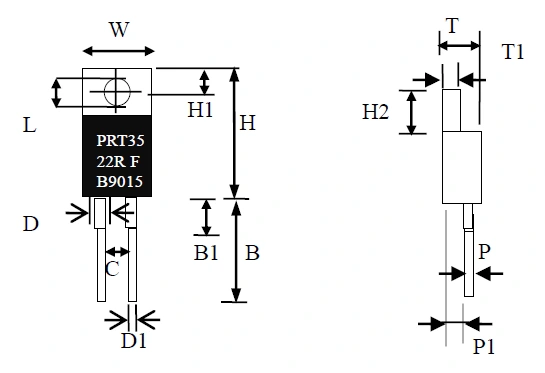

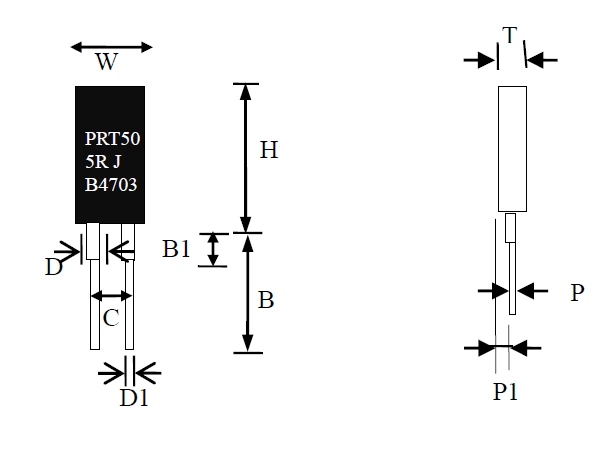

Lukisan dan dimensi

Arahan Pembungkusan dan Pengangkutan

Syarikat kami mengawal dengan ketat setiap langkah pengangkutan untuk memastikan Perintang Kuasa Filem Tebal To220 tiba dengan selamat.

Untuk pengangkutan pukal, tiub atau palet anti-statik digunakan untuk pembungkusan. Setiap perintang dimeterai secara bebas dalam beg anti-statik, disertai dengan kusyen buih, yang berkesan menghalang lenturan pin dan kerosakan komponen; buih tambahan dipasang pada hujung pin untuk mengelakkan benjolan semasa pengangkutan. Perkhidmatan pembungkusan tersuai juga disediakan, membolehkan pelarasan spesifikasi pembungkusan mengikut keperluan pembelian.

Sebelum setiap perintang meninggalkan kilang, ia menjalani ujian elektrik 100%. Hanya mereka yang lulus ujian dibungkus. Penghantaran termasuk senarai pembungkusan, laporan pemeriksaan dan bahan lengkap lain. Kaedah penghantaran adalah fleksibel. Pesanan kelompok kecil diangkut melalui perkhidmatan kurier antarabangsa seperti DHL atau FedEx, pesanan kelompok sederhana melalui pengangkutan udara, dan pesanan kelompok besar melalui pengangkutan laut, mengimbangi kecekapan dan kos. Penyimpanan hendaklah dalam persekitaran yang berventilasi baik dan kering, jauh daripada bahan menghakis, untuk mengelakkan menjejaskan prestasi produk.

Kelebihan Bekalan Langsung Kilang

Sebagai pengilang yang mengkhusus dalam penyelidikan dan pengeluaran To220 Thick Film Power Resistors, kami mempunyai lebih 10 tahun pengalaman industri, mencapai kawalan kendiri proses penuh daripada pemilihan aloi, pemendapan filem tebal kepada pemeriksaan produk, tanpa sebarang langkah perantaraan. Model bekalan langsung kilang menghapuskan premium yang dikenakan oleh orang tengah, membolehkan pembeli mendapatkan produk berkualiti tinggi pada harga yang lebih menguntungkan. Pada masa yang sama, kami boleh menyediakan pengeluaran tersuai mengikut keperluan, tepat padan dengan senario penggunaan sebenar untuk nilai rintangan, kuasa dan spesifikasi pin.

Kami mempunyai sistem pengeluaran yang lengkap dan telah mendapat pensijilan kualiti ISO 9001. Setiap produk menjalani ujian yang ketat dan memenuhi piawaian penggunaan automotif dan industri. Kami juga mempunyai pasukan kejuruteraan profesional yang boleh menyediakan sokongan teknikal dan pengoptimuman penyelesaian, membantu pembeli melengkapkan penyepaduan produk dengan cekap.

Soalan Lazim

1. Soalan: Sejauh manakah keberkesanan perlindungan pembungkusan?

Jawapan: Kami menggunakan pembungkusan anti-statik dan kusyen buih. Untuk pengangkutan pukal, kami menggunakan karton khas. Terdapat penetapan tambahan pada pin, yang boleh mencegah benjolan dan kerosakan dengan berkesan semasa pengangkutan. Pada masa yang sama, laporan pemeriksaan disediakan dengan barangan untuk memastikan integriti produk.

2. Soalan: Apakah senario yang boleh digunakan untuk Perintang Kuasa Filem Tebal To220?

Jawapan: Ia amat sesuai untuk senario seperti bekalan kuasa, kawalan industri dan elektronik automotif. Ia menyokong penyesuaian dimensi penuh, termasuk kuasa, nilai rintangan, spesifikasi pin, jenis terminal, dll. Ia boleh dilaraskan mengikut keperluan sebenar untuk memenuhi senario penggunaan yang berbeza.

3. Soalan: Adakah kualiti produk terjamin?

Jawapan: Produk telah menjalani ujian yang ketat dan memenuhi piawaian kebolehpercayaan peringkat automotif. Ia datang dengan jaminan 12 bulan. Ia juga menawarkan diagnosis kerosakan jauh dan perkhidmatan penambahan semula alat ganti. Laporan ujian lengkap dan dokumen kelayakan disediakan bersama produk, memastikan pembelian tanpa bimbang sepanjang proses.

4. Soalan: Berapa lamakah kitaran penghantaran?

Jawapan: Kami menawarkan bekalan terus kilang, membolehkan pelarasan fleksibel kitaran pengeluaran. Untuk model standard, masa penghantaran adalah 10-15 hari bekerja. Untuk model tersuai, ia adalah 15-25 hari bekerja. Masa penghantaran boleh diselaraskan mengikut keperluan pembelian, dan sokongan teknikal juga disediakan.
