Aloi Logam Perintang deria arus

Kelebihan Reka Bentuk

Perintang Deria Arus Aloi Logam daripada RST Electric menyediakan penyelesaian kearuhan rendah yang sangat stabil untuk mengukur arus DC dan AC dalam elektronik kuasa moden. Direka khusus untuk aplikasi di mana ruang papan adalah terhad dan ketepatan adalah diutamakan, Perintang Ohm Rendah ini menggunakan unsur aloi logam ketepatan (manganin atau serupa) yang menawarkan gabungan cemerlang pekali suhu rendah, keupayaan lonjakan tinggi dan kestabilan jangka panjang. Pakej radial-plumbum menegak membolehkan perintang berdiri tegak, meminimumkan jejaknya sambil menggalakkan peredaran udara semula jadi di sekeliling elemen—kelebihan kritikal dalam susun atur padat di mana pelesapan haba menjadi kebimbangan.

Pengoptimuman Struktur

Pembinaan Perintang Unsur Logam ini dioptimumkan untuk prestasi elektrik dan kebolehpercayaan mekanikal. Elemen perintang dihasilkan daripada aloi kestabilan tinggi dengan pekali suhu serendah ±50 ppm/°C, memastikan nilai rintangan kekal hampir malar merentasi julat suhu operasi. Elemen itu kemudiannya dikimpal pada plumbum tembaga tin dan dikapsulkan dalam perumahan kalis api yang memberikan perlindungan mekanikal sambil membenarkan reka bentuk udara terbuka memaksimumkan penyejukan. Komponen yang terhasil menawarkan kearuhan ultra-rendah, menjadikannya sesuai untuk litar pensuisan frekuensi tinggi di mana perintang wirewound konvensional akan memperkenalkan peralihan fasa atau pancang voltan yang tidak diingini.

Rintangan & Spesifikasi Penilaian Semasa

Siri FLQ53 menjangkau julat rintangan 2mΩ hingga 50mΩ, dengan penarafan semasa dari 2.5A hingga 21A, sepadan dengan penurunan voltan biasa 50mV hingga 100mV pada skala penuh—sesuai untuk antara muka langsung dengan penukar analog-ke-digital dan penguat operasi. Toleransi standard ±1%, ±2% dan ±5% menampung kedua-dua peralatan ketepatan dan aplikasi tujuan umum.

Sebagai pengeluar perintang deria Arus Aloi Logam yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kejuruteraan perintang ketepatan dengan kawalan kualiti yang ketat untuk menyampaikan komponen yang memberikan maklum balas semasa yang tepat dan bebas hanyut dalam persekitaran yang paling mencabar.

Spesifikasi Teknikal

Ciri-ciri Produk

1. Nilai Rintangan Ultra Rendah – Dari 2mΩ hingga 50mΩ, membolehkan pengukuran arus yang tepat dari beberapa ampere kepada lebih 20A dengan kehilangan kuasa yang minimum dan penurunan voltan rendah.

2.Pekali Suhu Rendah (TCR) – ±50 ppm/°C hingga ±100 ppm/°C memastikan nilai rintangan yang stabil merentas variasi suhu, kritikal untuk pengesanan arus ketepatan.

3. Kearuhan Sangat Rendah – Pembinaan aloi logam hampir menghapuskan kearuhan parasit, menjadikannya sesuai untuk litar pensuisan frekuensi tinggi dan tindak balas sementara yang cepat.

4. Julat Arus Luas – Meliputi 2.5A hingga 21A dalam satu siri, memberikan fleksibiliti reka bentuk merentasi pelbagai tahap kuasa .

5. Jejak Menegak Padat – Reka bentuk tegak plumbum jejari meminimumkan penggunaan kawasan PCB, membenarkan penempatan komponen padat .

6. Kestabilan & Kebolehpercayaan Tinggi – Elemen aloi logam ketepatan menawarkan kestabilan jangka panjang yang sangat baik dan rintangan kepada kitaran haba.

7. Salutan Kalis Api – Dikapsulkan dalam bahan kalis api tahan lama yang memenuhi keperluan keselamatan untuk elektronik industri dan pengguna .

8. Toleransi Ketepatan – Tersedia dalam ±1%, ±2%, ±5% dan ±10% untuk menampung kedua-dua reka bentuk ketepatan tinggi dan sensitif kos .

9. Parameter Boleh Disesuaikan – Nilai rintangan khas, pembentukan plumbum dan pasangan dipadankan tersedia untuk keperluan khusus aplikasi .

10. Penyepaduan PCB yang Mudah – Pic radial plumbum standard (5mm hingga 50mm bergantung pada penarafan semasa) serasi dengan peralatan pemasukan automatik.

Aplikasi Produk

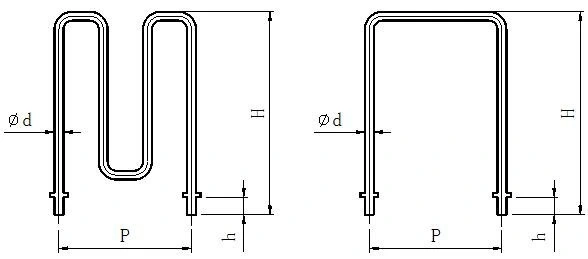

Lukisan dan dimensi

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Deria Arus Aloi Logam:

● Pembungkusan Pukal: Perintang dibungkus dalam beg anti-statik dengan pelapik buih, kemudian diletakkan dalam karton beralun untuk mengelakkan lenturan plumbum dan ubah bentuk elemen.

● Perlindungan Plumbum: Plumbum dikekalkan lurus dengan penutup hujung buih atau pengatur jarak pembentuk plumbum plastik.

● Dokumentasi: Senarai pembungkusan dan sijil pemeriksaan disertakan dengan setiap penghantaran.

● Pilihan Pengangkutan: Kurier ekspres (DHL/FedEx/UPS) untuk kuantiti yang kecil, pengangkutan udara untuk volum sederhana, pengangkutan laut untuk pesanan pukal.

Soalan Lazim

S: Mengapa anda memilih RST Electric?

J: Kami telah terlibat secara mendalam dalam bidang perintang pengesan arus aloi logam selama lebih 10 tahun. Kami mempunyai pangkalan pengeluaran yang diperakui ISO 9001. Kami mengawal setiap langkah secara bebas daripada pemilihan aloi, membentuk kepada pengesanan sepanjang proses, tanpa sebarang langkah perantaraan. Ini memastikan keberkesanan kos yang lebih tinggi. Selain itu, Metal Alloy Current Sense Resistor mempunyai ketepatan tinggi dan pelesapan haba yang baik, dan sesuai untuk pelbagai senario elektronik kuasa.

S: Apakah perkhidmatan penyesuaian yang disokong?

A: Penyesuaian dimensi penuh disokong, termasuk penarafan semasa (2.5A - 21A), nilai rintangan (2mΩ - 50mΩ), toleransi (serendah ±0.5%), pembentukan plumbum (termasuk ketinggian sokongan tersuai), salutan plumbum (plumbum-timah, timah tulen, penyaduran emas), serta pelarasan diperibadikan untuk parameter TCR, pekali dll.

S: Apakah jaminan kualiti?

A: Setiap perintang deria Arus Aloi Logam menjalani ujian elektrik 100% (nilai rintangan, toleransi, TCR), dan ujian kebolehpercayaan dalaman dijalankan untuk mengesahkan kestabilan di bawah kitaran suhu dan kitaran semasa. Kami mematuhi piawaian ISO 9001 dengan tegas untuk memastikan setiap produk memenuhi keperluan kualiti gred industri.

S: Apakah jaminan penghantaran dan selepas jualan?

A: Untuk produk spesifikasi standard, tempoh penghantaran adalah 7-10 hari; untuk produk tersuai, ia adalah 10-15 hari. Laporan ujian yang lengkap, sijil bahan, dan lain-lain akan disediakan bersama barangan. Kami menawarkan jaminan 12 bulan. Diagnosis kerosakan jauh, bekalan alat ganti dan sokongan teknikal akan disediakan. Bantuan dalam melengkapkan penyepaduan produk dan penyahpepijatan juga boleh ditawarkan.
