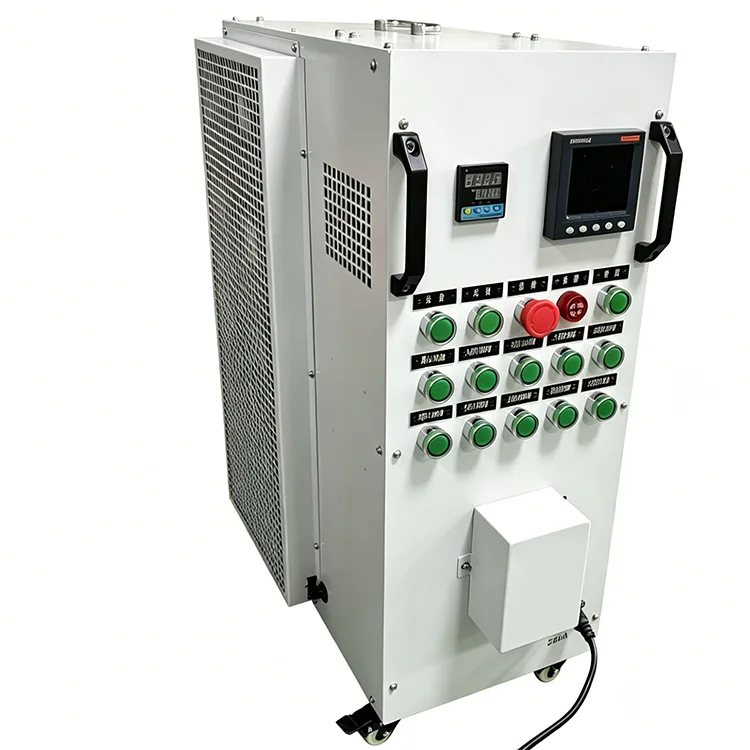

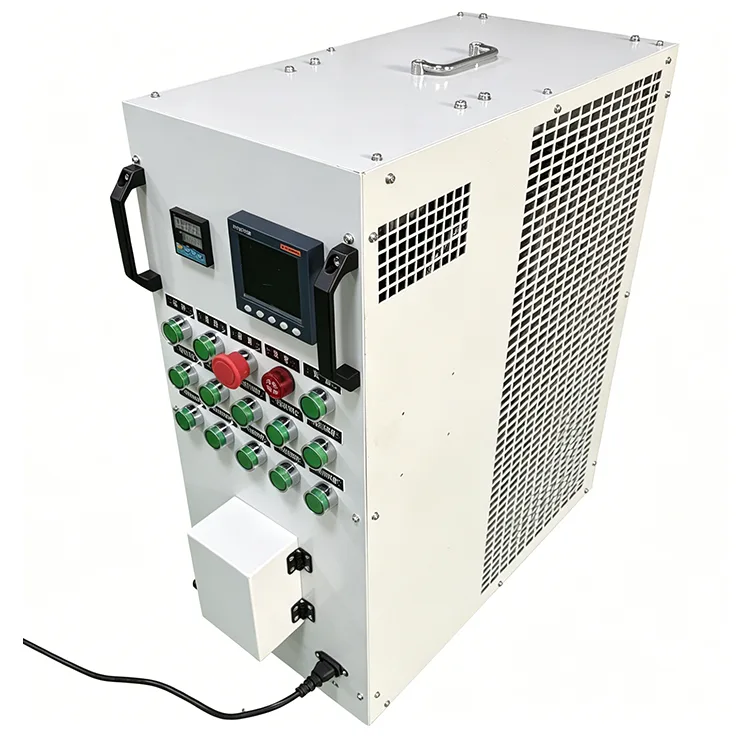

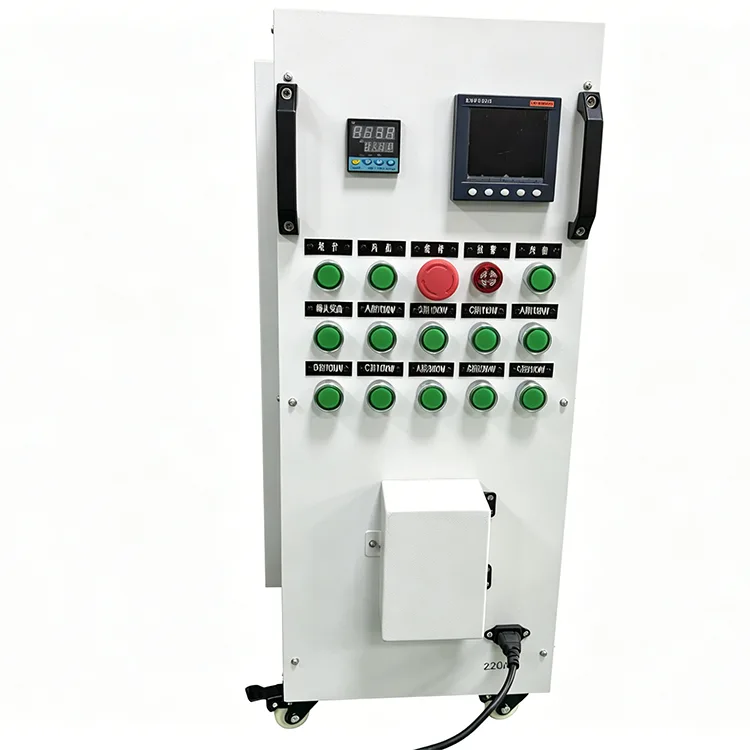

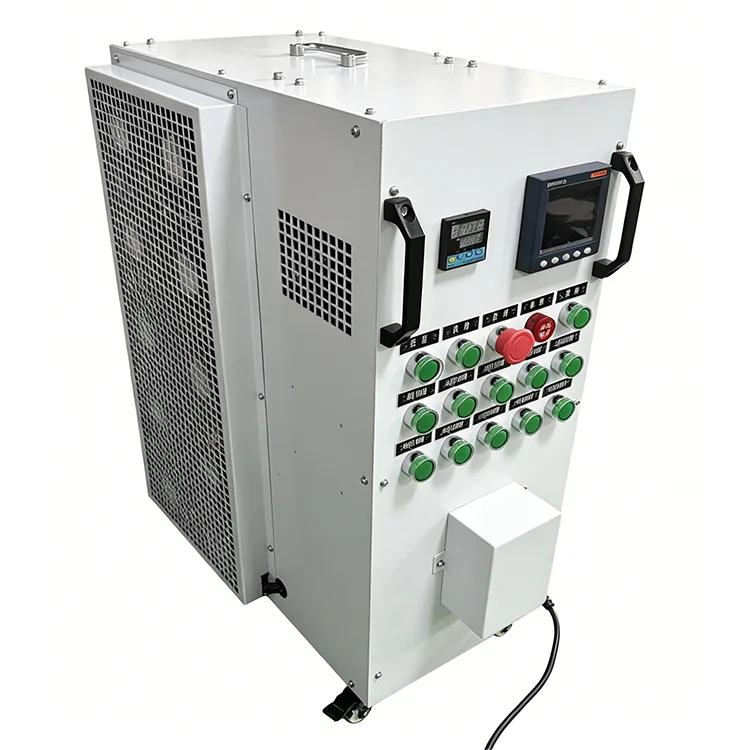

Bank beban 120kW-200VAC

3. Bahan Komponen Teras & Pengenalan Proses

3.1 Unit Perintang Beban

1. AdoptFe-Cr-Al dawai rintangan aloi dengan rintangan suhu tinggi, rintangan pengoksidaan dan kestabilan haba yang sangat baik

2. Penjanaan haba sekata, tiada ubah bentuk atau penuaan di bawah operasi beban penuh jangka panjang, hanyutan rintangan kecil

3. Dioptimumkan untuk keadaan kerja frekuensi pertengahan 400Hz, kehilangan reaktif yang rendah dan ciri rintangan tulen yang stabil

3.2 Sistem Kipas Penyejuk

1. 120kW 200V Portable AC Load Bank dilengkapi dengan kipas aliran paksi bunyi rendah khas, kekuatan tinggi, rintangan kakisan dan hayat perkhidmatan yang panjang

2. Isipadu udara dan tekanan udara yang besar untuk menghilangkan haba daripada modul beban dengan cepat

3. Berbilang penderia suhu mekanikal dipasang di kawasan beban dan saluran keluar udara; penumpahan beban automatik dan penggera sekali melebihi suhu

4. Logik sambung kipas: beban hanya boleh dihidupkan selepas kipas berjalan seperti biasa untuk mengelakkan keletihan terlalu panas

3.3 Bahagian Teras Kawalan Elektrik & Pemerolehan Data

1. Penghubung: Siri Schneider LC1D, hubungi anti-ablasi dan tindakan yang boleh dipercayai

2. Bahagian kawalan voltan rendah: Pemutus litar Chint / Schneider, butang tekan dan lampu penunjuk

3. Pemerolehan Data: Meter pelbagai fungsi Qingzhi untuk pengumpulan masa nyata voltan, arus, kuasa dan kekerapan yang tepat

4. Bahagian Konduktif: Busbar kuprum tulen, penjanaan haba rendah dan rintangan pengoksidaan yang sangat baik

4. Arahan Operasi Standard

4.1 Pemeriksaan Pra-operasi

1. Peletakan: Letakkan di atas tanah dalaman yang rata; rizab ruang pengudaraan ≥30cm pada saluran masuk/luar udara sisi; jangan menghalang saluran udara

2. Pemeriksaan Penampilan: Tiada kerosakan kabinet; kastor dikunci dengan kuat; soket penerbangan utuh dan ketat

3. Pemeriksaan Litar: Tiada penuaan pendawaian dalaman; terminal diikat dengan baik; meter dan penunjuk dalam keadaan baik

4. Pemeriksaan Persekitaran: Jauhkan daripada bahan mudah terbakar dan gangguan elektromagnet yang kuat; nyahlembap dalam persekitaran kelembapan tinggi terlebih dahulu

4.2 Prosedur Pendawaian & Penghidupan

1. Pendawaian Beban: Sambungkan ke penjana/bekalan kuasa dengan palam penerbangan khusus; tiada palam panas dibenarkan

2. Hidupkan kuasa kawalan 220V/50Hz; peranti memasuki mod semak sendiri dan siap sedia dengan lampu panel menyala

3. Sahkan tiada penggera kerosakan dan tetapkan semula butang berhenti kecemasan kepada status biasa

4.3 Operasi Pengujian Beban

1. Tingkatkan beban langkah demi langkah melalui tombol setempat: 0→25%→50%→75%→100%; jangan terus bertukar kepada beban penuh pada satu masa

2. Sokong peningkatan dan penurunan beban secara mendadak untuk mensimulasikan senario kesan kuasa sebenar

3. Perhatikan voltan, arus, kekerapan dan kuasa masa nyata pada panel dan periksa bunyi kipas

4.4 Prosedur Penutupan & Penyiapan

1. Kurangkan beban langkah demi langkah kepada sifar; biarkan kipas berjalan selama 3~5 minit untuk pelesapan haba

2. Putuskan kuasa kawalan selepas penyejukan penuh, kemudian cabut palam penerbangan

3. Bersihkan habuk dan lembapan pada permukaan kabinet, kunci kastor dan simpan dengan betul

5. Panduan Penyelenggaraan Harian Mengikut Kitaran

5.1 Penyelenggaraan Segera Selepas Setiap Penggunaan

1. Bersihkan habuk dan serpihan pada permukaan kabinet dan saluran masuk/luar udara sisi untuk memastikan saluran udara tidak terhalang

2. Periksa pemasukan & pengekstrakan palam penerbangan; sahkan tiada terlalu panas atau pengoksidaan pada terminal

3. Periksa operasi kipas untuk mengesan bunyi yang tidak normal atau putaran tersekat; set semula butang berhenti kecemasan

4. Lap lembapan pada kabinet, tutup antara muka dengan penutup habuk dan susun dokumen sokongan

5.2 Penyelenggaraan Tetap Bulanan

1. Bersihkan habuk pada bilah kipas dan muatkan modul dengan teliti

2. Periksa penyentuh dan pemutus litar Schneider untuk ablasi atau kehitaman sentuhan

3. Kencangkan busbar tembaga dalaman dan terminal pendawaian untuk mengelakkan longgar daripada getaran jangka panjang

4. Tentukur ketepatan ukuran dengan membandingkan dengan instrumen standard; menentukur serta-merta jika sisihan melebihi piawai

5.3 Penyelenggaraan Profesional Suku Tahun / Tahunan

1. Periksa rintangan penebat keseluruhan dengan megohmmeter apabila kuasa dimatikan, patuhi piawaian penebat Kelas F

2. Uji semua fungsi perlindungan termasuk suhu berlebihan, lebihan voltan, kunci kipas dan hentian kecemasan satu demi satu

3. Periksa wayar rintangan untuk mengesan ubah bentuk, penuaan atau perubahan warna separa

4. Jalankan ujian berterusan beban penuh selama 1 jam, rekod parameter, suhu dan status penggera, simpan fail ujian

5. Lincirkan kastor bahagian bawah untuk memastikan pergerakan lancar

5.4 Penyelenggaraan Penyimpanan Jangka Panjang

1. Simpan di gudang kering, berventilasi dan berlorek dengan suhu ambien 0℃~40℃

2. Hidupkan setiap 3 bulan selama 30 minit untuk menghidupkan kipas dan memuatkan untuk menghilangkan kelembapan dalaman

3. Pasang penutup habuk pada soket dan antara muka penerbangan; pastikan kabinet kalis lembapan dan kalis karat

4. Jangan letakkan objek berat di atas untuk mengelakkan ubah bentuk kabinet dan anjakan komponen dalaman

6. Analisis Penuh Fungsi Perlindungan Keselamatan

1. Perlindungan lebihan voltan: Punggah dan cetuskan penggera secara automatik apabila voltan input melebihi ambang keselamatan, melindungi kedua-dua bekalan kuasa yang diuji dan Bank Muatan AC Mudah Alih 120kW 200V

2. Perlindungan Terlebih Suhu: Penderia suhu berbilang titik memantau suhu modul beban dalam masa nyata; penumpahan beban automatik untuk mengelakkan keletihan rintangan

3. Perlindungan Hentian Kecemasan: Pemunggahan paksa manual satu klik; fungsi pemuatan dilumpuhkan di bawah kunci henti kecemasan; kuasa kipas kekal menyala untuk pelesapan haba berterusan

4. Perlindungan Interlock Kipas: Litar beban dikunci jika kipas gagal dihidupkan atau berhenti secara tidak normal, mengelakkan kerosakan suhu tinggi tanpa penyejukan

5. Perlindungan Lebihan Suai Suai: Reka bentuk gear langkah mengelakkan kesan beban lampau serta-merta, menyesuaikan diri dengan pelbagai keadaan turun naik voltan bekalan kuasa 400Hz

7. Soalan Lazim

1. Hidupkan seperti biasa tetapi tidak boleh dimuatkan?

Semak tiga perkara:

① Kipas tidak dimulakan, kipas saling kunci mengunci fungsi pemuatan;

② Butang berhenti kecemasan tidak ditetapkan semula;

③ Sentuhan palam penerbangan yang lemah atau voltan kawalan tidak mencukupi.

2. Penggera suhu berlebihan yang kerap semasa operasi?

① Saluran masuk/alur keluar udara sisi tersekat atau berdebu;

② Suhu ambien melebihi +55℃ dalam ruang suhu tinggi tertutup;

③ Penuaan kipas dengan kelajuan yang tidak mencukupi;

④ Pengoperasian berterusan beban penuh jangka panjang tanpa rehat.

3. Sisihan besar dalam pengukuran voltan dan kuasa?

① Sentuhan pendawaian yang lemah dengan rintangan sentuhan yang besar;

② Turun naik parameter disebabkan oleh pensuisan beban pantas;

③ Meter keluar dari penentukuran untuk masa yang lama. Sambung semula dan kalibrasi semula; hubungi pengilang untuk memeriksa unit pemerolehan jika kerosakan masih ada.

4. Sokong sambungan selari untuk pengembangan kapasiti?

Ya, sambungan selari 1+N disokong sepenuhnya untuk ujian penjana kuasa tinggi. Pastikan voltan, kekerapan dan pelarasan gear segerak yang sama untuk operasi beban gabungan yang stabil.

5. Sesuai untuk kegunaan jangka panjang dalam kelembapan tinggi dan persekitaran kabus garam pantai?

 Unit ini boleh menahan lebih 95% RH pada asalnya; IP20 sesuai untuk bilik mesin pantai dalaman. Bersihkan habuk kabus garam setiap bulan dan jalankan ujian penebat biasa untuk memanjangkan hayat perkhidmatan dengan baik.

6. Hanya untuk ujian peralatan 400Hz?

 Terutamanya direka untuk frekuensi perantaraan 400Hz, juga serasi dengan peralatan frekuensi kuasa 50Hz untuk ujian beban rintangan dengan fungsi paparan dan perlindungan yang sah.

7. Bolehkah Bank Muatan AC Mudah Alih 120kW 200V digunakan di luar rumah yang terdedah kepada unsur-unsur?

Tidak disyorkan. Ini ialah model IP20 dalaman tanpa reka bentuk kalis hujan, kalis matahari dan luaran; penggunaan luar dengan mudah menyebabkan pemeluwapan air dan kerosakan elektrik dalaman.

8. Bagaimana untuk menetapkan semula selepas penggera kerosakan?

Punggah ke sifar dahulu, potong kuasa kawalan, selesaikan masalah suhu/voltan/kipas; mulakan semula kuasa selepas menghapuskan bahaya tersembunyi, logik perlindungan akan ditetapkan semula secara automatik.

8. Kes Permohonan Sebenar & Ulasan Pelanggan

Kes 1: Pengilang Kuasa Frekuensi Perantaraan Tentera

1. Permintaan: Beban jarak penuh kilang dan ujian beban mengejut untuk set penjana tentera 400Hz, mematuhi penerimaan standard tentera GJB.

2. Kesan Aplikasi: Pemuatan langkah 120kW tepat dengan ralat sebenar secara stabil dalam ±2%; perlindungan empat kali ganda mengelakkan kerosakan litar pintas dan suhu berlebihan pada prototaip; meter terbina dalam menghapuskan peralatan ujian luaran.

3. Peningkatan Kecekapan: Menggantikan peralatan beban pecahan lama; operasi satu orang tersedia; kapasiti pemeriksaan harian meningkat sebanyak 45%, tiada kegagalan perkakasan dalam tempoh tiga tahun.

4. Ulasan Pelanggan: Saiz padat dengan kastor untuk pergerakan bengkel yang fleksibel, parameter yang tepat dan perlindungan lengkap, memenuhi sepenuhnya keperluan penerimaan kilang tentera dengan penyelenggaraan harian yang mudah.

Kes 2: Syarikat Operasi & Penyelenggaraan Elektrik Marin Pantai

1. Permintaan: Pemeriksaan tahunan dan ujian kapasiti beban untuk set penjana diesel tiga fasa 200V marin di bawah kelembapan tinggi, kabus garam dan persekitaran perbezaan suhu yang besar.

2. Kesan Aplikasi: Penyesuaian suhu yang luas dari -20℃ hingga +55℃, operasi berterusan yang stabil tanpa pemeluwapan atau tersandung dalam kelembapan yang tinggi; penyejukan udara paksa stabil tanpa perjalanan lebih suhu selepas operasi beban penuh selama 4 jam.

3. Titik Sakit Selesai: Gantikan beban besar lama dengan ketepatan rendah dan mudah terlalu panas; ketepatan pengukuran meningkat dua kali ganda, kegagalan penyelenggaraan tahunan dikurangkan sebanyak 80%, rintangan penuaan kabus garam yang lebih baik.

Kes 3: Makmal Kuasa Darat Penerbangan

1. Permintaan: Ujian R&D bagi bekalan kuasa penyongsang 400Hz di institut penyelidikan universiti, yang memerlukan penukaran beban yang kerap dan rakaman data elektrik.

2. Kesan Aplikasi: Pensuisan gear yang lancar, menyokong perubahan beban mendadak berulang untuk mensimulasikan keadaan kerja sebenar; Komponen kawalan elektrik Schneider dengan jangka hayat permulaan-henti yang tinggi, tiada ablasi sentuhan selepas beratus-ratus suis harian; parameter panel masa nyata menjimatkan kos pemerolehan data luaran.

Kes 4: Projek Penerimaan Penjana Siap Sedia Taman Perindustrian

1. Permintaan: Ujian penerimaan beban kilang dan di tapak bagi bekalan kuasa siap sedia industri 200V, memerlukan kemudahalihan dan penggunaan pantas.

2. Kesan Aplikasi: Hanya 45kg dengan kastor bergolek untuk pergerakan mudah, pemasangan profesional tidak diperlukan, pasang dan main; pemuatan langkah lancar berkesan mengesan penurunan voltan penjana dan kestabilan frekuensi; data ujian boleh terus difailkan untuk penerimaan.

9. Kelebihan Teras Bagi Beban AC Mudah Alih 120kW 200V

1. Pematuhan Standard Penuh: Mematuhi piawaian kebangsaan, ketenteraan dan industri, sesuai untuk senario penyelidikan ketenteraan, marin, penerbangan, perindustrian dan saintifik

2. Konfigurasi Jenama Peringkat Atas: Komponen teras Schneider, Chint dan Qingzhi, busbar tembaga tulen dan wayar rintangan Fe-Cr-Al mewah untuk ketahanan ultra

3. Reka Bentuk Ringan & Mudah Alih: Badan seberat 45kg dengan pemutus universal, pergerakan satu orang yang mudah dan penggunaan dalaman pada bila-bila masa

4. Perlindungan Keselamatan Lengkap: Perlindungan lebihan voltan, suhu lebih, henti kecemasan dan kunci kipas empat kali ganda, penggera automatik dan penumpahan beban untuk ujian yang lebih selamat

5. Ketepatan & Kestabilan Tinggi: Pengukuran elektrik standard tinggi dan ketepatan pemuatan, hanyutan rintangan kecil untuk operasi jangka panjang; data ujian sah untuk penerimaan rasmi

6. Peluasan Fleksibel: 5 gear boleh laras tetap serta sokongan selari berbilang unit, memenuhi kedua-dua ujian halus ketepatan rendah dan ujian gabungan berkuasa tinggi

7. Kos Penyelenggaraan Rendah: Struktur kabinet modular dengan bahagian universal yang boleh diganti; penyelenggaraan harian hanya memerlukan pembersihan habuk dan pengikat terminal, penjimatan kos dan penyelenggaraan yang mudah

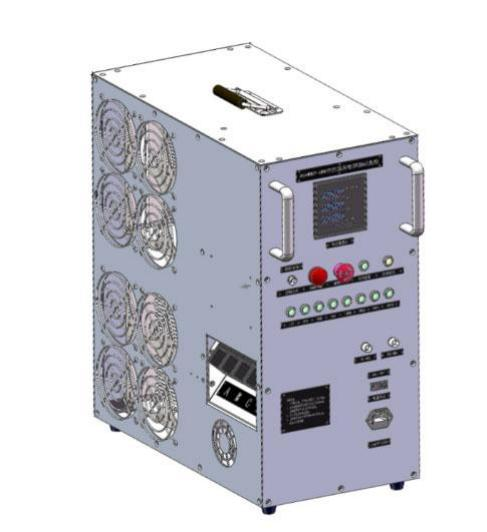

10. Struktur Kabinet
