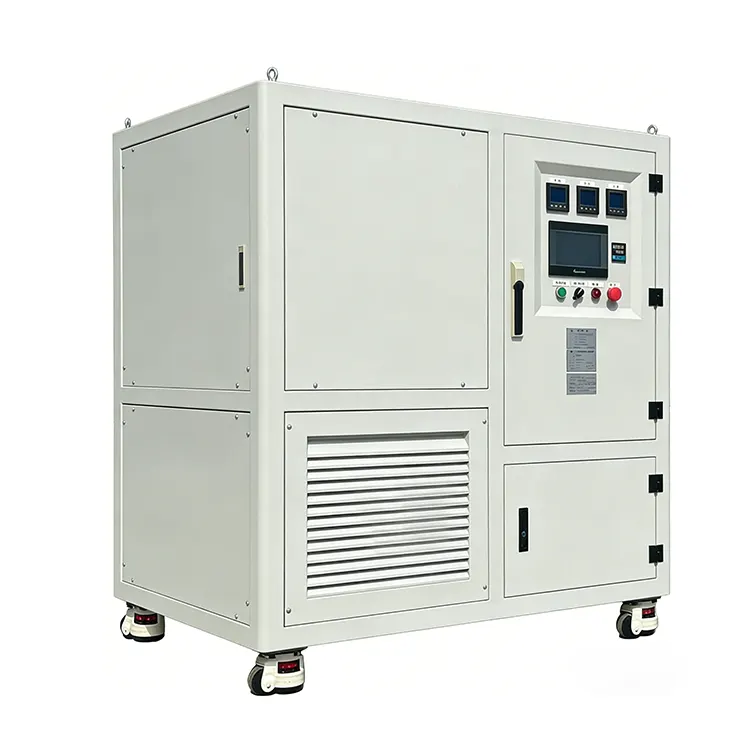

Bank Beban RLC

Unit ini mempunyai antara muka tempatan skrin sentuh dengan pengelogan data masa nyata dan paparan lengkung, serta alat kawalan jauh RS485/Modbus-RTU melalui perisian PC. Ditempatkan dalam kepungan mudah alih yang padat dengan penyejukan udara paksa dan operasi hingar ≤65dB, ia sesuai dengan makmal dalaman dan persekitaran pembuatan.

Jenis Beban

Bank Beban RLC daripada RST Electric mewakili anjakan paradigma daripada ujian beban rintangan sahaja tradisional. Direka untuk jurutera dan penyelidik yang perlu mensimulasikan beban elektrik dunia sebenar – lengkap dengan komponen kuasa reaktif dan faktor kuasa yang berbeza-beza – Bank Beban RLC ini menyepadukan tiga jenis beban yang berbeza: Resistif (R) untuk simulasi kuasa aktif tulen, Induktif (L) untuk keadaan faktor kuasa ketinggalan, dan Capacitive (C) untuk senario faktor kuasa terkemuka. Dengan menggabungkan unsur-unsur ini, bank beban RLC boleh meniru dengan tepat ciri-ciri elektrik motor, bekalan kuasa, sistem UPS dan penyongsang terikat grid, membolehkan pengesahan prestasi komprehensif di bawah keadaan operasi yang realistik.

Mod Pengendalian

Resolusi langkah beban ialah 0.1kW peneraju industri untuk mod perintang dan 0.1kvar untuk mod RLC, membolehkan penalaan halus parameter ujian dengan tepat. Ketepatan pemuatan dikekalkan pada ±3%, memastikan keputusan ujian yang boleh diulang dan boleh dipercayai. Unit ini menyokong dua mod operasi berbeza: Mod Beban R (rintangan tulen) dan Mod Beban RLC (berintangan gabungan, induktif dan kapasitif), dipilih melalui antara muka skrin sentuh intuitif. Faktor kuasa boleh dilaraskan secara berterusan merentasi julat 0.65 hingga 1.0 (tertinggal atau terkemuka), memberikan fleksibiliti penuh untuk ujian pematuhan standard.

Kawalan dwi-mod

Operasi tempatan melalui skrin sentuh 7-inci resolusi tinggi memaparkan voltan masa nyata, arus, kuasa, kekerapan dan faktor kuasa, bersama-sama dengan keluk aliran langsung untuk setiap parameter. Pengelogan dan eksport data terbina dalam, membolehkan jurutera menangkap keputusan ujian untuk analisis. Untuk urutan ujian automatik, bank beban menyokong komunikasi jauh RS485/Modbus-RTU, membolehkan penyepaduan dengan perisian berasaskan PC untuk pemuatan jauh, pemerolehan data dan penjanaan laporan. Sebagai pengeluar RLC Load Bank yang dipercayai di China, RST Electric menggabungkan lebih 10/tahun kepakaran ujian kuasa dengan kejuruteraan ketepatan untuk menyampaikan penyelesaian yang mempercepatkan pembangunan produk dan memastikan pematuhan dengan piawaian antarabangsa.

Spesifikasi Teknikal

Ciri-ciri Produk

Simulasi Beban Bukan Linear RLC – Mengintegrasikan elemen rintangan, induktif dan kapasitif untuk mencontohi beban dunia sebenar dengan tepat dengan faktor kuasa boleh laras daripada 0.65 hingga 1.0 (tertinggal atau mendahului).

Kawalan Bebas Tiga Fasa – Setiap fasa boleh dimuatkan secara berasingan, membolehkan ujian beban tidak seimbang untuk penyongsang tiga fasa, sistem UPS dan bekalan kuasa.

Resolusi Beban Ultra Halus – Kenaikan langkah 0.1kW (resistif) dan 0.1kvar (RLC) membolehkan simulasi tepat variasi beban dunia sebenar. Versi ketepatan yang lebih tinggi (langkah minimum 0.001kvar) tersedia untuk ujian anti-pulau.

Mod Operasi Dwi – Boleh ditukar antara mod perintang tulen (R) dan mod RLC gabungan untuk menyokong keperluan ujian yang pelbagai.

Pengukuran Ketepatan Tinggi – Instrumen pelbagai fungsi Kelas 0.5 dengan ketepatan beban ±3% memastikan keputusan ujian yang boleh dipercayai dan boleh diulang.

Antara Muka Skrin Sentuh Intuitif – HMI 7-inci dengan paparan parameter masa nyata, lengkung arah aliran, pengelogan data dan keupayaan eksport – tiada PC diperlukan untuk ujian asas.

Automasi Jauh Sedia – Komunikasi RS485/Modbus-RTU membolehkan penyepaduan dengan perisian PC untuk urutan ujian automatik dan pemerolehan data. Modul komunikasi Ethernet pilihan.

Operasi Tenang Mesra Makmal – Penyejukan udara paksa dengan kipas kelajuan berubah-ubah mengekalkan tahap hingar ≤65 dB, sesuai untuk persekitaran makmal dan pejabat.

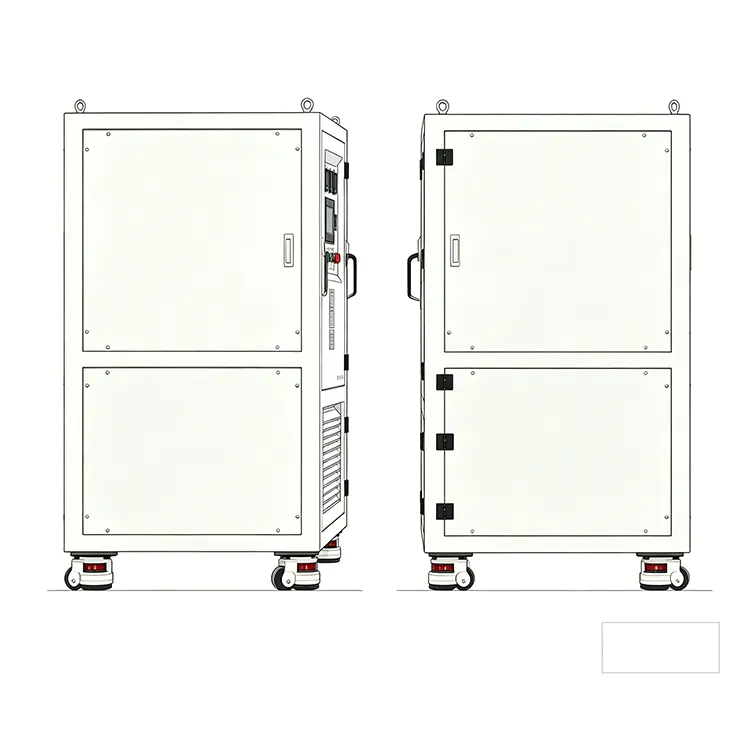

Reka Bentuk Kompak & Mudah Alih – Dilengkapi dengan kastor dan gelang pengangkat untuk memudahkan pergerakan di dalam makmal.

Perlindungan Keselamatan Komprehensif – Suhu lebih, voltan lebih, arus lebih, pengesanan kerosakan kipas, dan hentian kecemasan memastikan operasi selamat semasa ujian tanpa pengawasan.

Aplikasi Produk

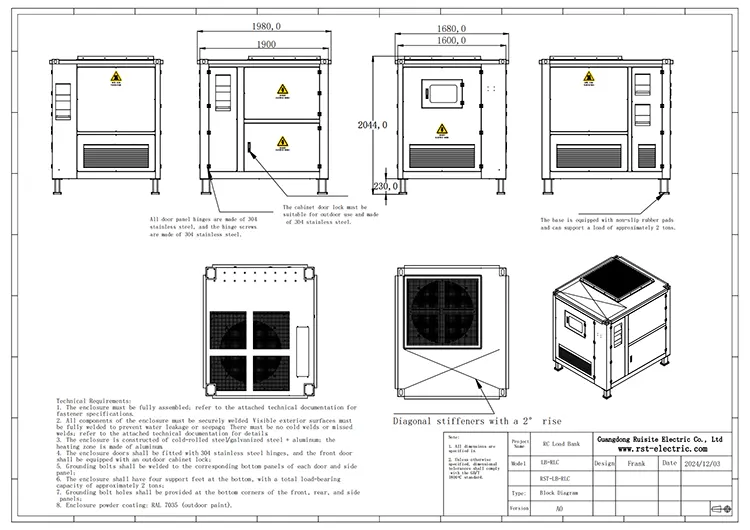

Dimensi & Berat

Nota: Dimensi dan berat adalah untuk konfigurasi standard; model tersuai mungkin berbeza-beza.

Pembungkusan & Penghantaran

RST Electric memastikan penghantaran selamat setiap RLC Load Bank:

Peti Tugas Berat: Unit ini dipasang pada gelincir kayu bertetulang dengan pelapik buih dan disertakan dalam peti papan lapis tersuai untuk penghantaran antarabangsa.

Perlindungan Getaran: Komponen kritikal diamankan dengan pendakap tambahan untuk mengelakkan kerosakan semasa transit.

Dokumentasi: Senarai pembungkusan, laporan ujian kilang dan manual pengendalian disertakan.

Pilihan Pengangkutan: Pengangkutan laut FCL, pengangkutan udara atau ekspres pintu ke pintu tersedia.

Semua unit menjalani ujian penerimaan kilang (FAT) termasuk burn-in beban penuh, pengesahan penentukuran dan pengesahan protokol komunikasi sebelum penghantaran.

Mengenai RST Electric

Kami adalah Pengeluar bertauliah yang berpangkalan di China, pakar dalam RLC Load Banks (Resistive, Inductive, Capacitive) selama lebih 10 tahun.

Kawalan dalaman yang lengkap ke atas perintang, induktor dan reka bentuk bank kapasitor, pemasangan dan ujian – memastikan kualiti yang konsisten dan simulasi sudut fasa yang tepat.

Penetapan harga langsung kilang pada setiap RLC Series RLC Load Bank, dengan struktur kos yang telus dan tiada orang tengah.

Jaminan Kualiti

Kemudahan yang diperakui ISO 9001 dengan saluran pengeluaran khusus untuk bank beban RLC, termasuk stesen penggulungan berasingan untuk induktor.

100% ujian kilang termasuk pembakaran beban penuh, pengesahan faktor kuasa (0.65 hingga 1.0), ujian resonans dan pengesahan protokol komunikasi.

Pasukan kejuruteraan berpengalaman yang pakar dalam ujian elektronik kuasa, pematuhan anti-pulau (IEEE 1547 / IEC 62116), dan piawaian simulasi kuasa reaktif.

Pengalaman Global, Pembekal Dipercayai

Pembekal Terbukti kepada makmal R&D, pengeluar penyongsang, kemudahan ujian UPS dan badan pensijilan tenaga boleh diperbaharui di seluruh dunia.

Eksport rekod prestasi ke lebih 45 negara, termasuk Jerman, Amerika Syarikat, Jepun, Korea Selatan, Australia dan Brazil.

Kepakaran domain yang mendalam dalam aplikasi yang memerlukan simulasi beban RLC yang tepat untuk ujian anti-pulau, analisis harmonik dan pemprofilan beban dinamik.

Penyesuaian Tanpa Kesudahan

Penarafan kuasa: 10kVA hingga 5000kVA+ (tersuai tersedia)

Voltan: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, tersuai

Jenis beban: R / L / C / RL / RC / LC / RLC (sebarang kombinasi)

Peleraian langkah: Piawaian 0.1kW/kvar (langkah lebih halus tersuai tersedia hingga 0.001kW/kvar untuk ujian ketepatan tinggi)

Kawalan: Skrin sentuh / perisian PC / PLC / Konsol kawalan tersuai

Komunikasi: RS485/Modbus / Ethernet / CAN / Protokol tersuai

Kekerapan: 50Hz / 60Hz / 400Hz / Frekuensi boleh ubah

Penghantaran Boleh Dipercayai & Sokongan Sepanjang Hayat

Masa utama standard: 20-25 hari untuk konfigurasi standard; 30-45 hari untuk nisbah RLC tersuai dan unit berkuasa tinggi.

Dokumentasi komprehensif: Laporan ujian kilang, sijil penentukuran (boleh dikesan kepada piawaian kebangsaan), manual pengguna, pengisytiharan CE.

Waranti 12 bulan dengan penyelesaian masalah jauh, penghantaran alat ganti dan pentauliahan pilihan di tapak.

Sokongan teknikal tersedia untuk pembangunan prosedur ujian (termasuk penciptaan pelan ujian anti-pulau), persediaan analisis harmonik dan pentauliahan lapangan.
