Perintang Deria Arus Aloi Bare

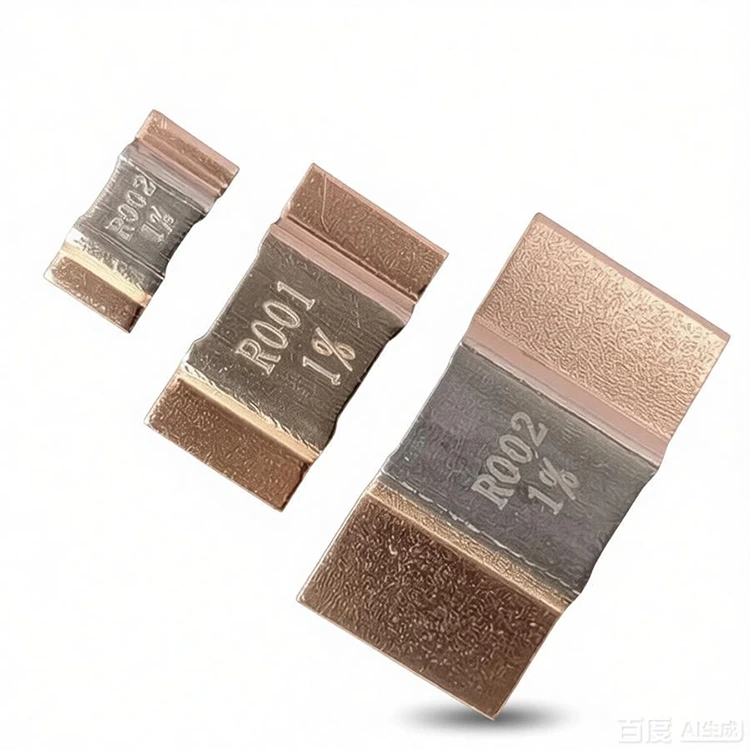

Perintang Deria Arus Aloi Bare daripada RST Electric mewakili teknologi terkini penderiaan ketepatan terkini. Direka bentuk untuk aplikasi di mana ruang papan berada pada tahap premium dan ketepatan pengukuran adalah yang terpenting, Surface Mount Shunt ini menggunakan proses kimpalan rasuk elektron termaju untuk menyertai elemen rintangan aloi kestabilan tinggi dengan elektrod kuprum tulen. Pembinaan semua logam ini menghapuskan kearuhan parasit dan EMF haba yang biasa dalam filem tebal konvensional atau shunt wayar, membolehkan pengesanan arus yang pantas dan tepat dalam litar frekuensi tinggi.

Bahan Teras

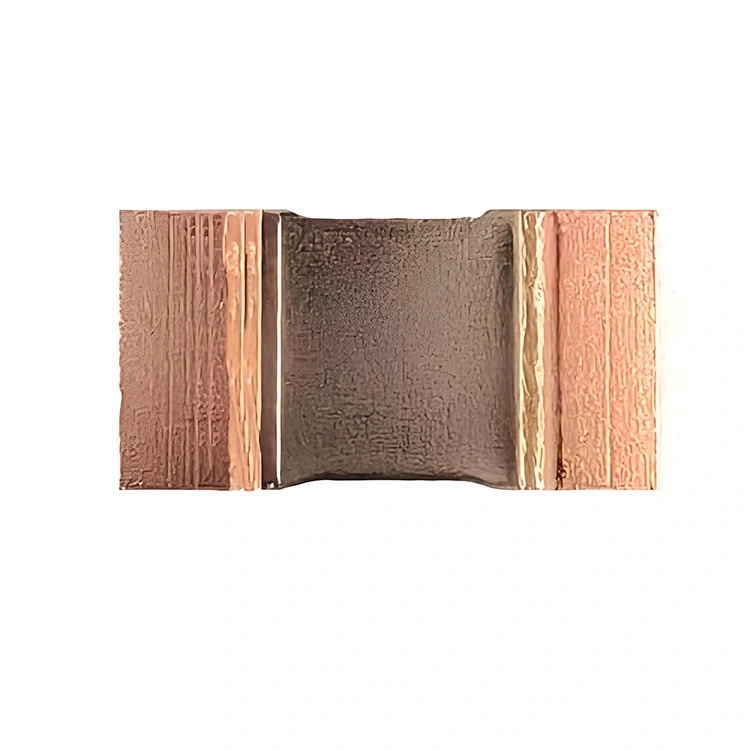

Teras Perintang Ohm Rendah ini ialah elemen aloi ketepatan yang tersedia dalam tiga pilihan bahan: Manganin (CuMn) untuk aplikasi TCR rendah, Karma (NiCr) untuk kestabilan unggul dan FeCrAl (Besi-Kromium-Aluminium) untuk persekitaran suhu tinggi. Elemennya ialah rasuk elektron yang dikimpal kepada penamatan tembaga tulen, mewujudkan struktur monolitik dengan rintangan sentuhan minimum dan kekuatan mekanikal yang luar biasa. Hasilnya ialah perintang yang mampu menahan arus lonjakan tinggi, kitaran haba, dan penuaan jangka panjang tanpa hanyut.

Siri WSN tersedia dalam empat tapak kaki lekap permukaan standard:

● 2512 (6.4×3.2mm) – Penarafan 3W, sesuai untuk peringkat kuasa padat

● 3920 (10×5.2mm) – Penarafan 5W, dioptimumkan untuk aplikasi automotif dan industri

● 5930 (15×7.2mm) – Penarafan 7W, untuk bar bas arus tinggi dan pek bateri

● 2726 (6.95×6.6mm) – Penarafan 5W, format persegi berprofil rendah unik untuk susun atur padat

Nilai rintangan menjangkau daripada 0.1mΩ terkemuka industri sehingga 5mΩ, dengan toleransi seketat ±0.5% dan TCR serendah ±100 ppm/°C (Manganin). Setiap unit menjalani ujian kebolehpercayaan yang ketat mengikut piawaian AEC-Q200, termasuk kitaran suhu, penyimpanan suhu tinggi, hayat beban dan pendedahan haba lembap.

Sebagai pengilang Bare Alloy Current Sense Resistor yang dipercayai di China, RST Electric menggabungkan lebih 10 tahun kejuruteraan perintang ketepatan dengan teknik pembuatan termaju untuk menyampaikan komponen yang memenuhi keperluan paling mendesak bagi aplikasi automotif, perindustrian dan tenaga boleh diperbaharui.

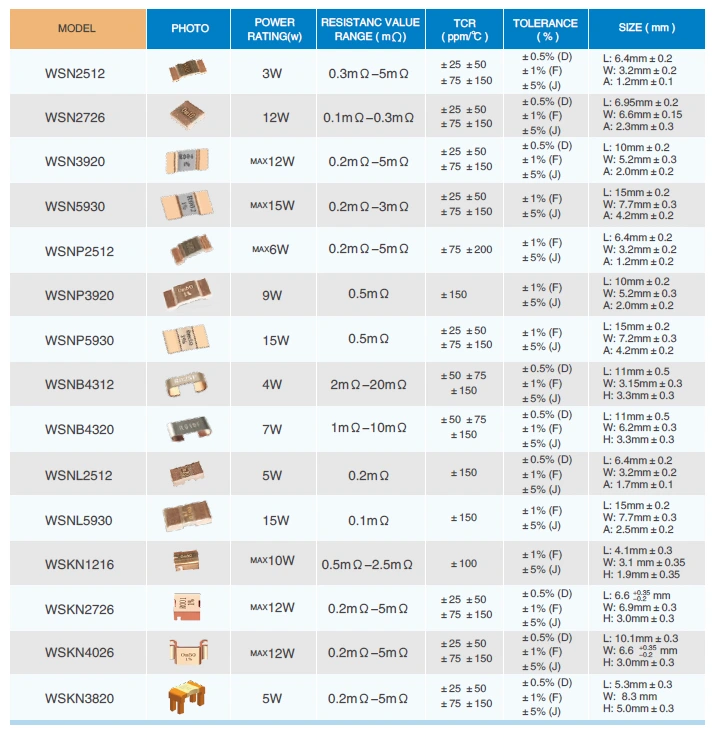

Spesifikasi Teknikal

Ciri-ciri Produk

1. Pembinaan Dikimpal Rasuk Elektron – Kimpalan aloi-ke-kuprum monolitik menghilangkan rintangan sentuhan dan memastikan kekuatan mekanikal yang luar biasa dan kestabilan jangka panjang.

2. Rintangan Ultra-Rendah Turun kepada 0.1mΩ – Membolehkan pengukuran tepat beratus-ratus ampere dengan kehilangan kuasa dan penurunan voltan yang minimum.

3. Kearuhan Sangat Rendah (0.5nH – 5nH) – Kearuhan parasit hampir sifar membenarkan penggunaan dalam litar pensuisan frekuensi tinggi (sehingga beberapa MHz) tanpa herotan isyarat.

4. EMF Termoelektrik Sangat Rendah (<1µV/°C) – Meminimumkan ralat pengukuran yang disebabkan oleh kecerunan suhu merentas perintang, kritikal untuk pengesanan arus ketepatan.

5. Pilihan Aloi Berbilang – Pilih Manganin (TCR rendah), Karma (kestabilan tinggi) atau FeCrAl (suhu tinggi) untuk mengoptimumkan prestasi bagi aplikasi tertentu.

6. Jejak SMD Standard Industri – Tersedia dalam saiz 2512, 3920, 5930 dan 2726, serasi dengan proses pemasangan automatik.

7.Ketumpatan Kuasa Tinggi – Sehingga 7W dalam pakej 5930 padat, sesuai untuk modul kuasa dan pek bateri yang terhad ruang.

8. Toleransi Ketepatan – ±0.5% tersedia untuk pengukuran arus ketepatan tinggi dalam BMS automotif dan pemacu industri.

9. Struktur Semua Logam - Tiada substrat seramik atau bahan filem tebal memastikan pengendalian nadi yang unggul dan kekonduksian terma.

Aplikasi Produk

Lukisan dan dimensi

Pakej dan penghantaran

RST Electric memastikan penghantaran selamat bagi setiap Perintang Deria Arus Aloi Bare:

● Pembungkusan Pita & Kekili: Semua perintang siri WSN dibekalkan pada kekili 7-inci atau 13-inci (kuantiti setiap kekili: 4000 untuk 2512, 2000 untuk 3920/5930, 1000 untuk 2726), serasi dengan pemasangan pick-and-place automatik.

● Pembungkusan Pukal: Tersedia atas permintaan untuk prototaip atau pengeluaran volum kecil.

● Kepekaan Kelembapan: Perintang ini dikelaskan sebagai MSL 1 (jangka hayat tanpa had) dan tidak memerlukan pengendalian khas untuk kelembapan.

● Dokumentasi: Senarai pembungkusan, sijil pemeriksaan dan pengisytiharan bahan disertakan dengan setiap penghantaran.

● Pilihan Pengangkutan: Kurier ekspres (DHL/FedEx/UPS) untuk kuantiti yang kecil, pengangkutan udara untuk volum sederhana, pengangkutan laut untuk pesanan pukal.

Soalan Lazim

1.S: Apakah kelebihan memilih RST Electric?

A: Kami telah terlibat secara mendalam dalam bidang Bare Alloy Current Sense Resistor selama lebih 10 tahun. Kami adalah pengilang bertauliah dengan kawalan penuh ke atas pemilihan aloi, proses kimpalan rasuk elektron dan ujian. Tiada langkah perantaraan. Kilang membekalkan produk secara langsung pada harga yang menjimatkan kos yang tinggi. Kami mempunyai pangkalan pengeluaran yang diperakui ISO 9001 dan barisan pengeluaran khusus. Setiap produk menjalani ujian elektrik 100%, dan sampel lulus ujian kebolehpercayaan gred automotif AEC-Q200. Kualitinya adalah stabil dan boleh dikawal, dan ia boleh menyesuaikan dengan tepat kepada senario yang menuntut seperti aplikasi automotif dan industri.

2. S: Apakah perkhidmatan penyesuaian yang ditawarkan oleh syarikat anda?

J: Kami menyediakan perkhidmatan penyesuaian menyeluruh merentas pelbagai dimensi: Saiz pakej menyokong spesifikasi standard seperti 2512 dan 3920, serta saiz tersuai; julat rintangan adalah dari 0.1mΩ hingga 5mΩ, dan nilai rintangan khas boleh disesuaikan; toleransi boleh serendah ± 0.1%, sesuai untuk keperluan ketepatan yang berbeza; bahan itu boleh menjadi tembaga mangan, Kama, dll., atau aloi tersuai; pada masa yang sama, pilihan TCR ± 100 hingga ± 750ppm/°C disokong, dan salutan terminal boleh dipilih sebagai timah tulen, plumbum timah atau penyaduran emas mengikut permintaan.

3. S: Apakah jaminan kualiti?

J: Setiap Perintang Deria Arus Aloi Bare yang kami hasilkan menjalani ujian elektrik 100%, dengan tumpuan untuk memeriksa parameter teras seperti nilai rintangan dan toleransi. Sampel juga diuji mengikut piawaian AEC-Q200, termasuk kitaran suhu, hayat beban, penyimpanan suhu tinggi dan ujian kelembapan, yang memenuhi sepenuhnya keperluan prestasi untuk aplikasi automotif. Kami mempunyai sistem pengeluaran pensijilan ISO 9001, dan pasukan kejuruteraan profesional yang khusus untuk penyelesaian pengesanan semasa gred automotif, memastikan kestabilan dan kebolehpercayaan produk dalam jangka panjang.

4. S: Apakah masa penghantaran, kaedah penghantaran dan jaminan selepas jualan?

A: Masa penghantaran adalah fleksibel. Untuk produk bersaiz standard, ia mengambil masa 10-15 hari bekerja; untuk produk tersuai, ia mengambil masa 15-25 hari bekerja. Kaedah penghantaran boleh dipilih berdasarkan kuantiti pembelian. Untuk kelompok kecil, perkhidmatan kurier antarabangsa seperti DHL boleh digunakan; untuk kelompok sederhana, pengangkutan udara boleh diterima pakai; untuk kumpulan besar, pengangkutan laut boleh digunakan. Selepas jualan memberikan jaminan 12 bulan. Diagnosis kerosakan jauh dan penghantaran alat ganti tersedia. Dokumen yang lengkap seperti laporan ujian dan sijil bahan boleh disediakan bersama barangan. Pada masa yang sama, sokongan teknikal integrasi produk disediakan sepanjang proses untuk memastikan pengalaman pembelian tanpa kebimbangan.
