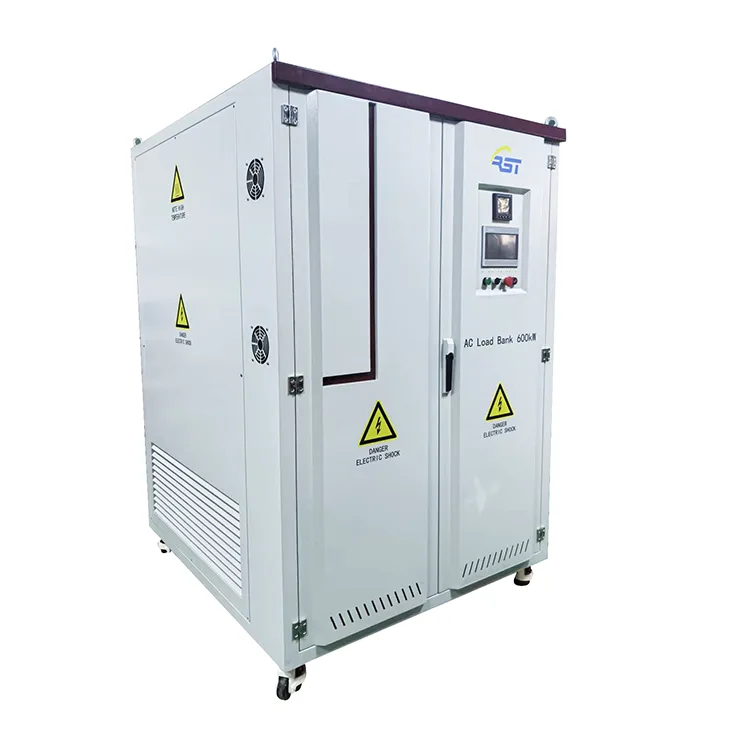

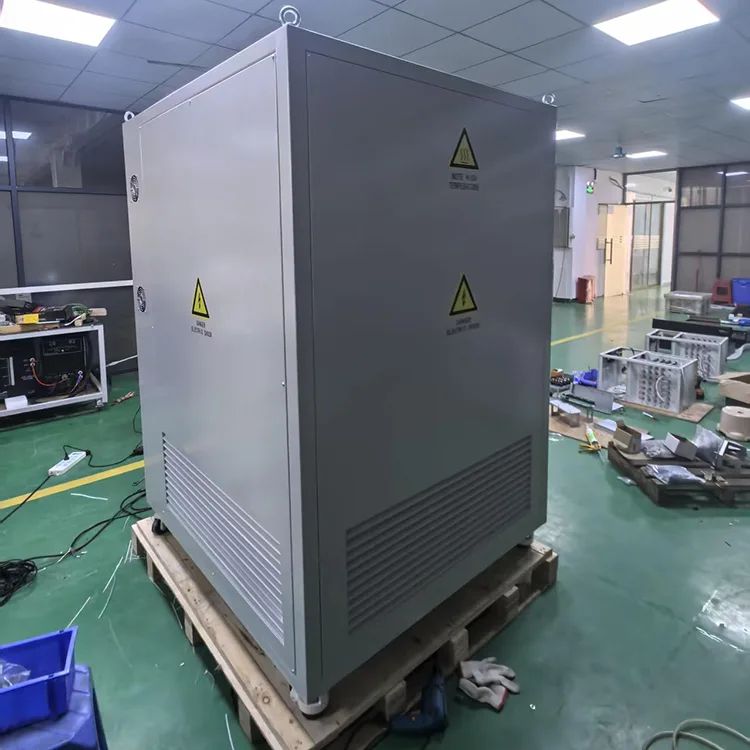

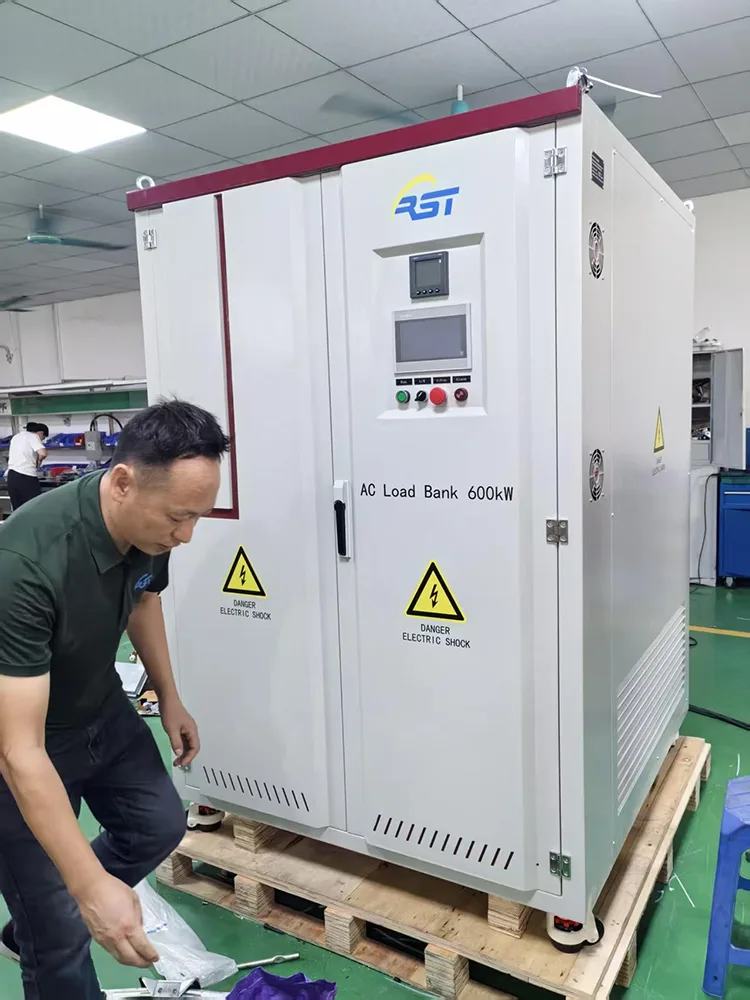

Bank beban rintangan AC RST-600kW mensimulasikan beban elektrik dunia sebenar untuk membantu anda menguji, mengesahkan dan menyelenggara peralatan kuasa anda dengan yakin. Sama ada anda mentauliahkan penjana diesel baharu, melayakkan sistem UPS untuk pusat data atau melakukan penyelenggaraan rutin pada bekalan kuasa industri, bank beban ini memberi anda data yang anda perlukan untuk memastikan operasi yang stabil dan boleh dipercayai.

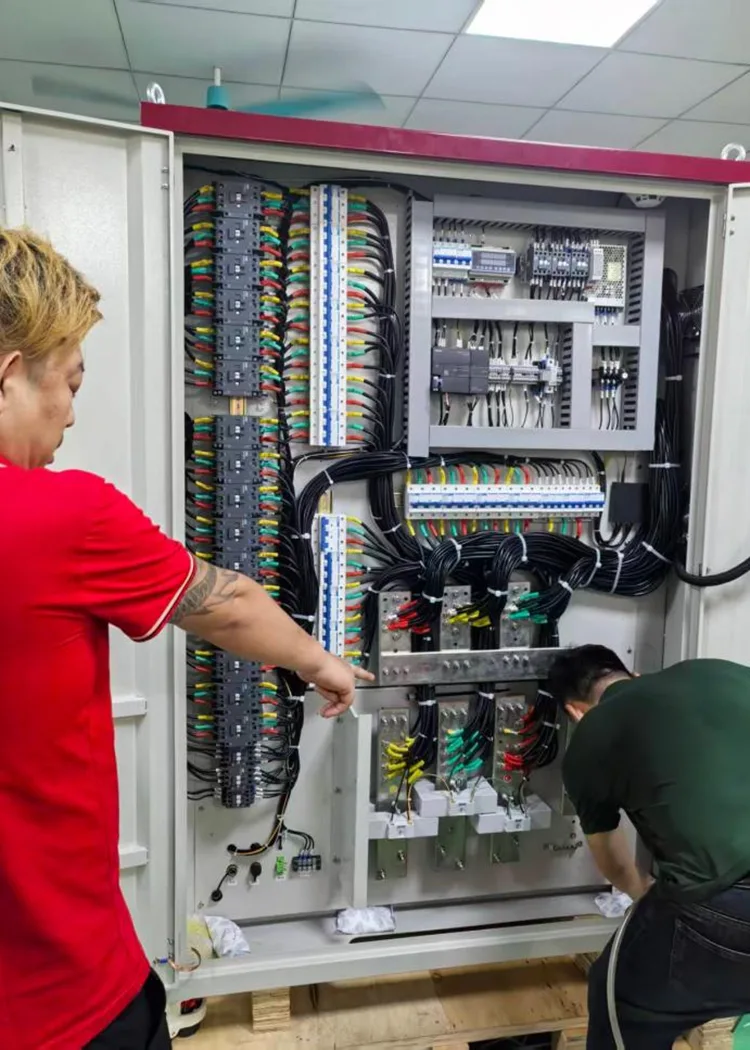

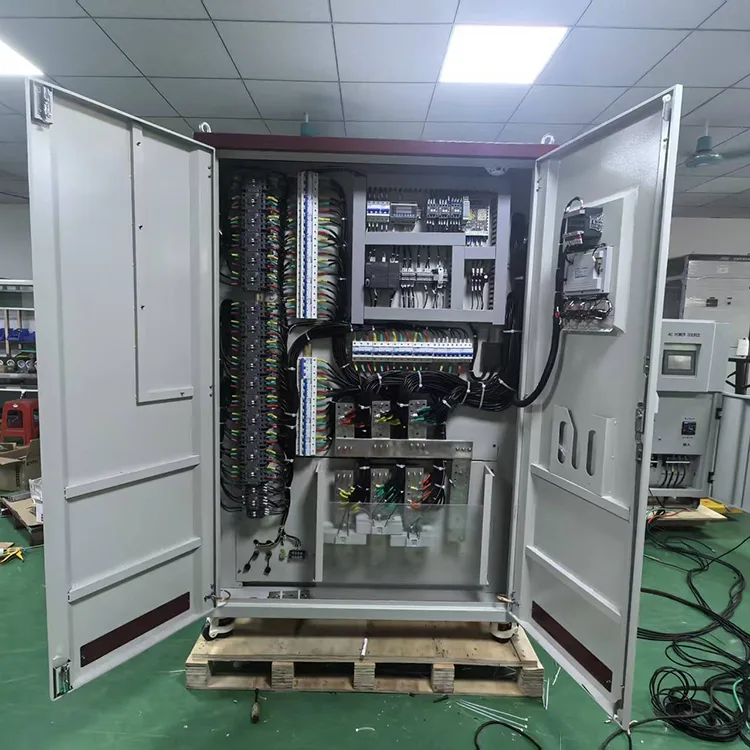

Kabinet beban rintangan semua-dalam-satu ini menyepadukan kabinet logam kepingan, tiub rintangan bersirip aloi anti-karat, sistem kipas penyejuk udara paksa, sistem kawalan Siemens PLC dan HMI skrin sentuh. Ia menyokong 4 gred voltan industri sejagat (sambungan bintang empat wayar tiga fasa 480V/440V/380V tiga fasa, sambungan delta tiga wayar tiga fasa 220V), dengan fungsi pensuisan pendawaian delta bintang-bintang manual, kuasa ujian maksimum sehingga 600kW, 10kW langkah beban boleh laras minimum 10kW, memenuhi permintaan paling banyak permintaan industri ±3% kejituan ujian.
- Ujian prestasi set penjana — pengesahan beban penuh dan beban separa
- Pentauliahan sistem UPS & ujian penuaan
- Penilaian kualiti bekalan kuasa untuk kemudahan industri
- Makmal R&D yang memerlukan simulasi beban yang tepat
- Penyelesaian masalah peralatan elektrik dan diagnosis kerosakan
1. Reka bentuk serasi berbilang voltan Menyokong 4 voltan industri AC arus perdana, satu mesin meliputi senario ujian 220V~480V; pendawaian bintang/delta boleh dihidupkan secara manual pada busbar tembaga, tidak perlu menggantikan komponen dalaman.
2. teras rintangan aloi tahan lama Tiub rintangan aloi bersirip, tahan semburan asid & alkali & garam, rintangan kakisan yang kuat, penebat tinggi, pelesapan haba yang stabil, menyokong operasi berterusan jangka panjang.
3. Komponen elektrik bertaraf dunia
Contactors: Penyentuh AC stabil jenama ABB
Pengawal: Siemens S7-200Smart PLC
Terminal operasi: Skrin sentuh industri HMI
1.Dual mod kawalan manual skrin sentuh tempatan/pemuatan automatik; alat kawalan jauh melalui perisian PC, komunikasi Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), mudah untuk dok bengkel ujian automatik.
2. Sistem perlindungan keselamatan julat penuh Dilengkapi dengan hentian kecemasan, litar pintas, arus lebih, voltan lampau, suhu lebih, tekanan udara rendah kipas, beban kipas, perlindungan interlock berbilang lapisan pengesanan asap; semua beban auto-punggah setelah penggera dicetuskan, penggera buzzer dan rekod log penggera penuh.
3. Pengukuran ketepatan tinggi & paparan alat pengukur 0.5 aras, paparan masa nyata voltan 3 fasa, arus, kuasa aktif P, kuasa reaktif Q, kuasa ketara S, faktor kuasa PF, kekerapan, suhu masuk/alir keluar, bilik kawalan & suhu ruang bar bas, semua data divisualisasikan pada skrin sentuh.
Bank Beban Penjana berkualiti tinggi adalah kunci untuk memastikan kebolehpercayaan sistem kuasa anda, dan penyelenggaraan yang betul adalah asas untuk memastikan operasinya yang stabil jangka panjang. Bank beban RST-600kW direka untuk mengimbangi prestasi tinggi dan kemudahan penyelenggaraan.
Pemeriksaan Harian (Sebelum/Selepas Penggunaan):
Penampilan dan Pembersihan: Periksa sebarang kerosakan, ubah bentuk atau kakisan pada kabinet, dan lap habuk permukaan dengan kain lembut kering. Pastikan tiada halangan dalam lingkungan 3 meter (untuk pengambilan udara) dan 5 meter (untuk ekzos udara) di sekeliling peralatan, dan port pengudaraan tidak terhalang.
Pemeriksaan Sambungan: Periksa sama ada kord kuasa, kabel isyarat, dsb. disambung dengan selamat, dan jika terminal sambungan longgar, teroksida atau mempunyai kesan terbakar.
Pra-Semak Fungsi: Selepas dimulakan, perhatikan jika kipas berjalan dengan normal dan jika terdapat sebarang bunyi yang tidak normal. Semak melalui antara muka mesin manusia (HMI) jika voltan, arus dan paparan parameter lain adalah normal.
Pembersihan Dalaman: Bersihkan peralatan di dalam setiap bulan menggunakan udara termampat kering atau berus lembut, terutamanya habuk pada sink haba dan kipas.
Pemeriksaan Komponen Teras: Setiap suku tahun, dalam keadaan mati kuasa, periksa sama ada terdapat sebarang kelesuan, bau atau kelonggaran dalam perintang kuasa dalaman, penyentuh (seperti ABB), geganti, dsb. Gunakan meter berbilang untuk mengukur nilai rintangan. Jika sisihan melebihi ±5%, gantikannya dengan segera.
Penyelenggaraan Sistem Penyejukan: Bersihkan skrin penapis kipas untuk memastikan kemasukan udara lancar.
Pengesahan Fungsi Perlindungan: Simulasi keadaan kerosakan seperti arus lebihan dan terlalu panas untuk menguji sama ada peranti perlindungan peralatan sensitif dan boleh dipercayai.
1. Selepas ujian beban berat, tiub rintangan mengekalkan suhu sisa yang tinggi; mesti menunggu kipas tertunda berhenti dan penyejukan penuh sebelum membuka pintu kabinet untuk mengelakkan kecederaan melecur.
2. Keperluan persekitaran storan: Suhu penyimpanan -30 ℃ ~ + 60 ℃, persekitaran kering, tutup kain kalis habuk jika terbiar jangka panjang, sentiasa hidupkan selama 30 minit setiap bulan untuk menyahlembapkan komponen dalaman.
3. Operasi yang dilarang: Jangan sekat saluran masuk/luar udara untuk pemuatan kuasa tinggi yang lama, yang akan mencetuskan penggera suhu lebih dan tiub rintangan terbakar; jangan buka bar kuprum busbar dalaman tanpa latihan profesional.
Setiap bank beban RST-600kW dibina dengan komponen peneraju industri: Penyentuh ABB memastikan pensuisan yang boleh dipercayai, manakala Siemens 200Smart PLC menyediakan kawalan pintar dan mesra pengguna. Tiub rintangan aloi menampilkan rintangan kakisan yang luar biasa, prestasi penebat yang tinggi, dan pelesapan haba yang cekap — membolehkan operasi berterusan tanpa penurunan prestasi.
Satu unit menyokong empat konfigurasi voltan — AC480V, AC440V, AC380V dan AC220V — dengan suis bintang-ke-delta manual untuk fleksibiliti aplikasi maksimum. Ini bermakna anda boleh menggunakan Bank Beban Penjana yang sama merentas persediaan ujian yang berbeza, mengurangkan kos peralatan dan memudahkan inventori.
Kendalikan bank beban secara tempatan melalui skrin sentuh HMI 7-inci dengan paparan masa nyata voltan, arus, kuasa, faktor kuasa dan kekerapan. Atau tukar kepada alat kawalan jauh melalui perisian PC, Modbus-RTU atau Modbus-TCP untuk ujian automatik, pengelogan data dan penjanaan laporan.
Peralatan dan kakitangan anda dilindungi oleh pelbagai lapisan keselamatan: pemadaman lebihan voltan dan arus lebih, perlindungan suhu berlebihan dengan pemunggahan beban automatik, pemantauan aliran udara kipas, pengesanan asap dan butang berhenti kecemasan yang menonjol. Sistem ini juga mempunyai pemuatan/pemunggahan satu kekunci — hanya tetapkan kuasa sasaran dan tekan "Muat" — unit mengendalikan selebihnya.
S1: Bolehkah bank beban ini menguji peralatan 220V, 380V, 440V dan 480V pada masa yang sama?
J: Ia tidak boleh menguji berbilang voltan secara serentak, tetapi menyokong menukar keadaan kerja voltan yang berbeza.
480V/440V/380V: Pendawaian sambungan bintang pada busbar, sambung wayar neutral N;
220V: Laraskan pelompat bar bas kepada sambungan delta, tanggalkan wayar neutral; Penukaran hanya perlu melaraskan plat penyambung bar tembaga di dalam petak ujian, operasi mudah tanpa penggantian komponen.
S2: Bagaimanakah saya boleh memilih kuasa bank beban yang sesuai untuk penjana atau UPS saya?
J: Secara amnya, kuasa bank beban yang digunakan untuk ujian hendaklah tidak kurang daripada 30% daripada kuasa undian bekalan kuasa yang diuji untuk memastikan penyelenggaraan tetap. Untuk ujian prestasi komprehensif (seperti ujian penerimaan kilang), Bank Beban Penjana yang mampu mensimulasikan 100% beban penuh atau malah 110% lebihan diperlukan. Kuasa RST-600kW boleh dilaraskan secara berterusan dalam julat 1-600kW, membolehkan kepuasan fleksibel pelbagai keperluan ujian daripada beban ringan kepada beban penuh.
S3: Peralatan mencetuskan penggera suhu berlebihan dengan kerap semasa pemuatan lama, bagaimana untuk menyelesaikannya?
A: Kelaskan 4 punca dan penyelesaian:
1.Salur udara tersekat: Habuk terkumpul pada kipas dan tiub rintangan, bersihkan semua saluran pengudaraan, keluarkan serpihan;
2.Kegagalan kipas: Gerai kipas, kelajuan berputar rendah atau beban lampau, gantikan kipas yang rosak, semak voltan bekalan kuasa kipas (benarkan julat 400V±10%);
3. Melebihi kuasa ujian undian: Jangka panjang berjalan lebih 600kW beban, mengurangkan kuasa beban dalam julat undian;
4. Tetapan ambang suhu terlalu rendah: Masukkan halaman tetapan untuk melaraskan had atas suhu berlebihan (suhu alur keluar 300℃ lalai kilang, jangan laraskan ke atas tanpa kebenaran).
S4: Mengapa bank beban tidak boleh mencapai tahap kuasa yang ditetapkan?
J: Ini biasanya disebabkan oleh salah satu daripada isu berikut:
1.Isu kenalan: Kenalan kenalan yang kerap dikendalikan mungkin haus, mengakibatkan sentuhan yang lemah;
2. Isu kawalan atau pendawaian: Periksa sama ada pendawaian litar kawalan longgar, atau sama ada parameter kawalan PLC (unit ini menggunakan Siemens S200 Smart) ditetapkan dengan betul;
3. Isu bekalan kuasa: Sahkan bahawa voltan keluaran dan kekerapan bekalan kuasa yang sedang diuji adalah stabil.
S1: Skrin sentuh menunjukkan penggera tekanan udara rendah kipas selepas menghidupkan kipas
A: Selesaikan masalah langkah demi langkah:
1.Sahkan kipas biasanya dimulakan tanpa gerai;
2. Semak arah putaran kipas mestilah ekzos udara ke atas, pendawaian terbalik akan menyebabkan tekanan udara tidak mencukupi;
3. Periksa terminal pendawaian kipas yang longgar atau sentuhan yang lemah, ketatkan semula pendawaian;
4.Saluran udara disekat oleh serba-serbi, penghalang sekeliling yang bersih.
S2: Tiada komunikasi kawalan jauh melalui Modbus-RTU/TCP
J: 1. Sahkan hanya satu antara muka komunikasi yang digunakan pada satu masa, tidak boleh menyambung RS485 dan RJ45 serentak;
2. Semak alamat komunikasi (1~247) dan kadar baud (9600/19200/38400) selaras dengan komputer atas; 3. Sambung semula pendawaian komunikasi, periksa kerosakan kabel atau gangguan perisai.
S3: Penggera berhenti kecemasan muncul secara tiba-tiba semasa ujian
J: Periksa butang berhenti kecemasan pada panel hadapan terlebih dahulu; jika ditekan ke bawah, putar butang merah mengikut arah jam untuk menetapkan semula, penggera akan hilang secara automatik. Jika penggera masih wujud, periksa litar terbuka gelung pendawaian berhenti kecemasan.
S4: Penggera asap dicetuskan secara automatik semasa operasi
J: Ini adalah kesalahan berisiko tinggi, peralatan akan memunggah semua beban serta-merta. Potong bekalan kuasa sekaligus, buka pintu kabinet untuk memeriksa pembakaran tiub rintangan, litar pintas pendawaian dalaman, bersihkan peralatan mudah terbakar, ganti komponen yang rosak sebelum digunakan semula.
S5: Bolehkah Generator Load Bank dipasang di luar rumah?
A: Model standard gred perlindungan IP20, hanya sesuai untuk bengkel kering dalaman. Penggunaan luar memerlukan kabinet kalis hujan & habuk tersuai, dan meningkatkan kekerapan pembersihan kipas dan petak rintangan untuk mengelakkan air hujan dan mendapan menyebabkan litar pintas.
S6: Apakah yang termasuk dalam pakej penghantaran?
A: 1 set bank beban AC RST-600kW, laporan ujian kilang, manual arahan bahasa Inggeris asal, aksesori bar bas penyambung standard.

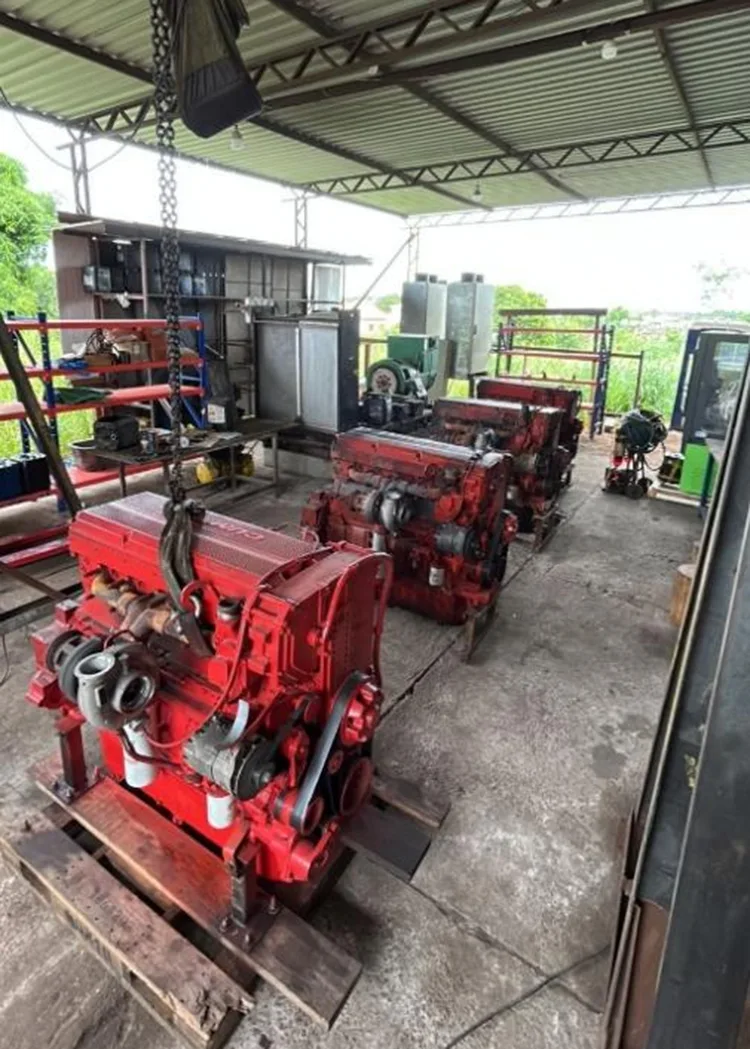

Latar Belakang Projek
Projek ini memberi perkhidmatan kepada pengeluar penjana tempatan di Brazil. Pasaran Brazil mengguna pakai frekuensi industri 60Hz dengan voltan serantau yang pelbagai (220V/380V/440V/480V), dan semua penjana perlu lulus pensijilan INMETRO yang ketat dengan ujian beban penuh jangka panjang. Selain itu, grid kuasa tempatan mempunyai turun naik voltan yang kerap.
Sebelum ini, pelanggan menggunakan kabinet beban kecil split berselerak untuk ujian penjana. Peralatan lama sukar untuk dialihkan, memerlukan pensuisan pendawaian manual yang kerap untuk ujian voltan yang berbeza, mempunyai kecekapan ujian yang rendah, dan tidak dapat menyesuaikan diri dengan keadaan grid tempatan yang tidak stabil, gagal memenuhi permintaan ujian pensijilan tempatan.
Penyelesaian & Kesan Aplikasi Di Tapak
Selepas mengguna pakai bank beban AC bersepadu RST-600kW kami yang disesuaikan untuk standard grid 60Hz Brazil, pelanggan menyelesaikan semua titik kesakitan ujian dengan berkesan:
1. Reka bentuk bersepadu berbilang voltan: Satu peranti tunggal meliputi 220~480V empat gred voltan arus perdana yang sepadan dengan standard kuasa tempatan Brazil, menyokong pensuisan delta bintang pantas tanpa pendawaian berulang. Ia menghapuskan beberapa set peralatan beban berlebihan dan menjimatkan 40% ruang bengkel.
2. Perlindungan keselamatan profesional untuk grid tidak stabil: Sistem interlock berbilang perlindungan terbina dalam. Ia akan memunggah secara automatik dalam masa nyata sebaik sahaja menghadapi voltan keluaran penjana yang tidak stabil atau arus lebih yang disebabkan oleh keadaan grid tempatan yang lemah, melindungi penjana ujian daripada kerosakan semasa ujian beban penuh berjam-jam.
3. Sistem ujian automatik pintar: Dilengkapi dengan fungsi pemuatan automatik satu klik skrin sentuh. Ia boleh merekodkan voltan, arus, faktor kuasa dan data ujian lain secara automatik, dan menyokong eksport laporan ujian satu klik, memenuhi keperluan kebolehkesanan data pensijilan INMETRO dengan sempurna. Kos buruh keseluruhan dipotong separuh.
4. Struktur mudah alih yang mudah: Direka dengan cincin angkat dan lubang forklift, bank beban bersepadu boleh dipindahkan dengan mudah antara stesen ujian yang berbeza di bengkel.
Barisan pengeluaran UPS perusahaan tenaga baharu memerlukan ujian penuaan kitaran lama bagi produk UPS 380V/440V, peralatan muatan lama mempunyai ralat pemuatan yang besar, penggera palsu suhu berlebihan yang kerap, dan tiada fungsi komunikasi jauh, tidak dapat menyambungkan sistem MES bengkel. Kelebihan selepas diganti dengan Bank Beban Penjana kami:
1. Ketepatan memuatkan ±3%, output kuasa yang stabil semasa penuaan kitaran, standard ujian yang konsisten untuk setiap kelompok produk;
2. Komunikasi Ethernet Modbus-TCP, muat naik masa nyata data ujian ke sistem kawalan pusat kilang, merealisasikan bengkel penuaan automatik tanpa pengawasan;
3.Fan tertunda fungsi berhenti, teruskan pelesapan haba selepas memunggah, berkesan memanjangkan hayat perkhidmatan tiub rintangan.
4. Membezakan kerosakan suhu lebih sebenar dan suis suhu penggera palsu, kadar penggera palsu dikurangkan lebih 90%;

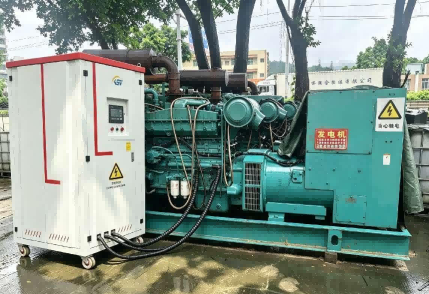

Sebuah jabatan kuasa pelabuhan pantai di Pulau Pinang, Malaysia memerlukan ujian beban di tapak secara tetap untuk set penjana sandaran, yang mengemukakan keperluan ketat pada prestasi mudah alih dan kecekapan pendawaian pantas bagi peralatan ujian. Sorotan aplikasi teras adalah seperti berikut:
1.Mengguna pakai roda berjalan bersepadu dan struktur forklift, membolehkan pengangkutan yang fleksibel ke bilik penjana yang tersebar di kawasan pelabuhan yang berbeza;
2. Dilengkapi dengan fungsi penyimpanan log penggera, yang merekodkan semua data operasi yang tidak normal semasa ujian di tapak, membantu kakitangan teknikal segera menyemak dan menghapuskan kemungkinan kerosakan penjana selepas itu;
3. Kabinet perlindungan dalaman IP20 dipadankan dengan peranti perlindungan pengesanan asap bebas, menyesuaikan diri dengan persekitaran kerja lembap dan rumit stesen janakuasa pelabuhan pantai;
4. Dikonfigurasikan dengan penyentuh ABB premium dan sistem kawalan Siemens PLC, memastikan kadar kegagalan ultra-rendah walaupun dalam keadaan kerja pengendalian, bergerak dan getaran yang kerap.
1. Jurutera Ujian Pengeluaran: Titik paling praktikal ialah empat voltan bersepadu, suis manual delta bintang menjimatkan banyak masa pendawaian; operasi skrin sentuh adalah intuitif, pemuatan bersegmen manual adalah mudah untuk ujian langkah demi langkah kuasa kecil.
2. Juruteknik Penyelenggaraan Selepas Jualan: Klasifikasi kerosakan adalah jelas, setiap penggera sepadan dengan panduan penyelesaian masalah bebas; komponen adalah semua jenama arus perdana antarabangsa, alat ganti mudah dibeli, beban kerja penyelenggaraan suku tahunan adalah kecil.
3. Pengurus Perolehan Peralatan: Set tunggal menggantikan beberapa kabinet beban voltan tunggal, perolehan sehenti, mengurangkan kos pelaburan peralatan; standard saiz bersatu, perancangan susun atur bengkel adalah lebih mudah.
4. Pereka Projek Automasi: Mod komunikasi jarak jauh dwi (RS485/TCP) sangat serasi dengan pelbagai PLC dan sistem ujian komputer atas, tiada modul penukaran isyarat tambahan diperlukan, pengaturcaraan dok mudah.
1. Reka bentuk universal berbilang voltan: 220V/380V/440V/480V empat gred voltan, pensuisan manual delta bintang, julat aplikasi yang luas.
2. Teras beban kuasa tinggi yang stabil: Tiub rintangan bersirip aloi anti-karat, menyokong operasi berterusan jangka panjang, ±3% ketepatan pemuatan yang tinggi.
3.Dual tempatan & kawalan jauh: Skrin sentuh operasi tempatan + Modbus komunikasi jauh protokol dwi, merealisasikan ujian automatik tanpa pengawasan.
4. Perlindungan keselamatan menyeluruh: Berhenti kecemasan, lebihan voltan, lebihan arus, lebih-suhu, kerosakan kipas, pengesanan asap berbilang lapisan interlock, auto-punggah untuk semua kerosakan.
5. Pemindahan & penyelenggaraan yang mudah: Reka bentuk mudah alih bersepadu dengan kastor, petak kawalan/ujian bebas, pembersihan biasa yang mudah dan pemeriksaan komponen.
6. Komponen standard bertaraf dunia: Siemens PLC, penyentuh ABB, alat pengukur ketepatan tinggi 0.5 peringkat, prestasi stabil dan hayat perkhidmatan yang panjang.
