Penguji Bank Beban DC

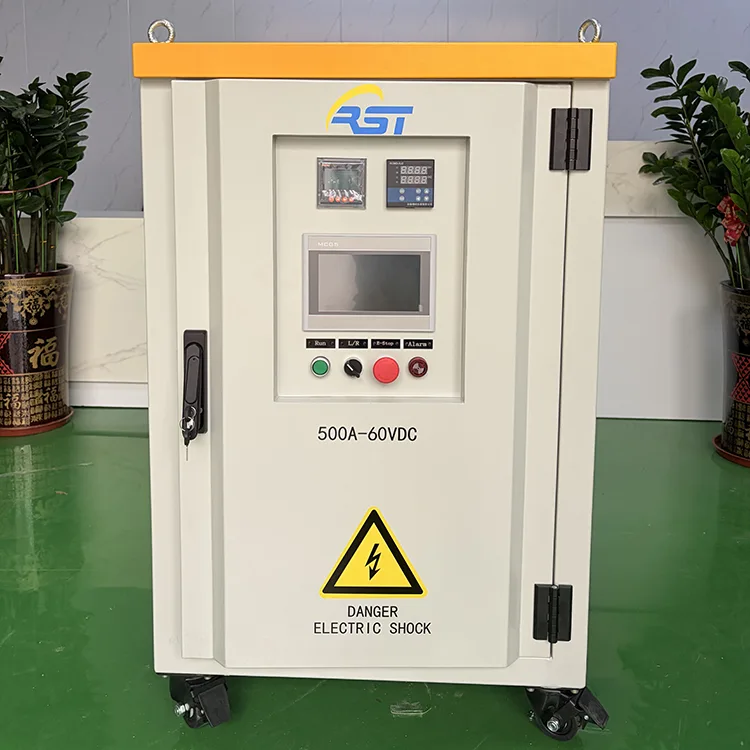

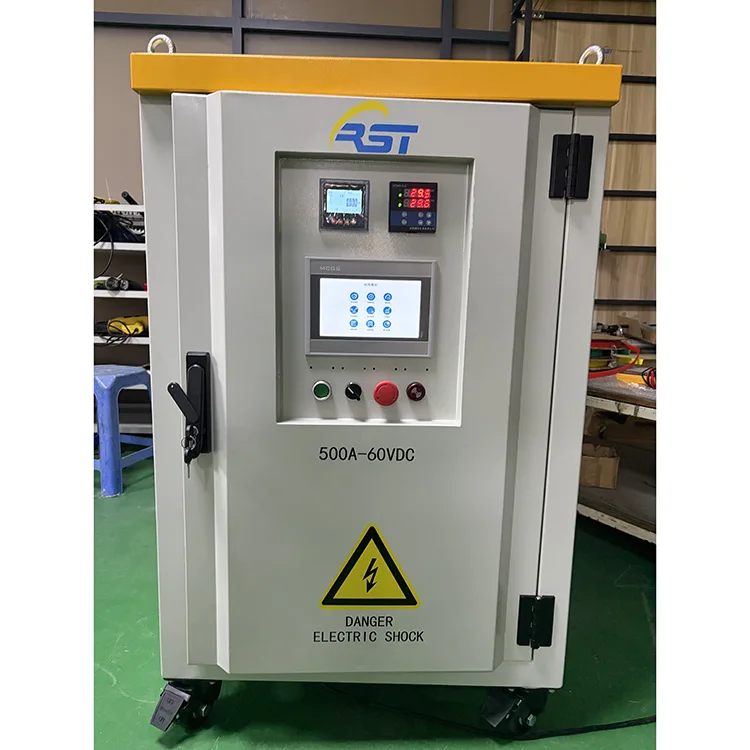

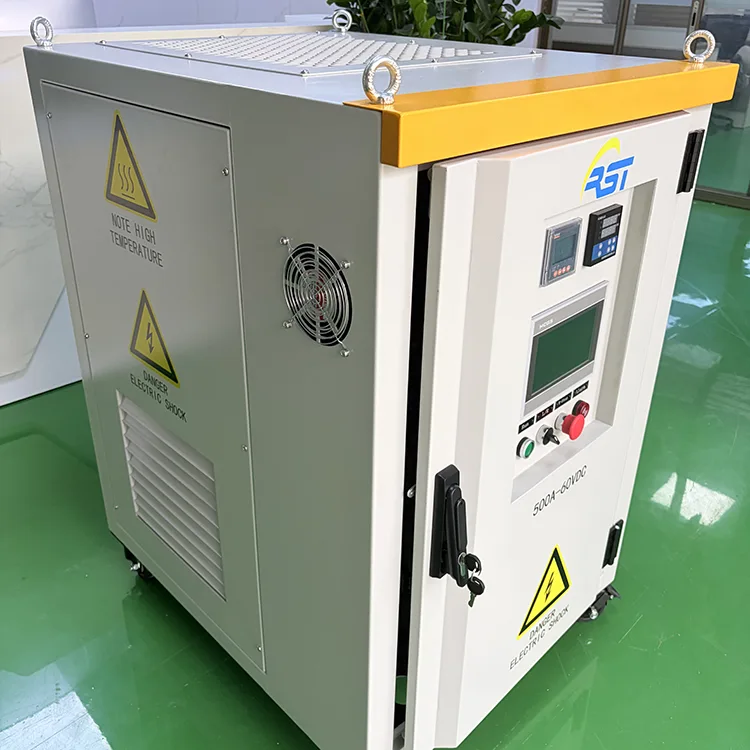

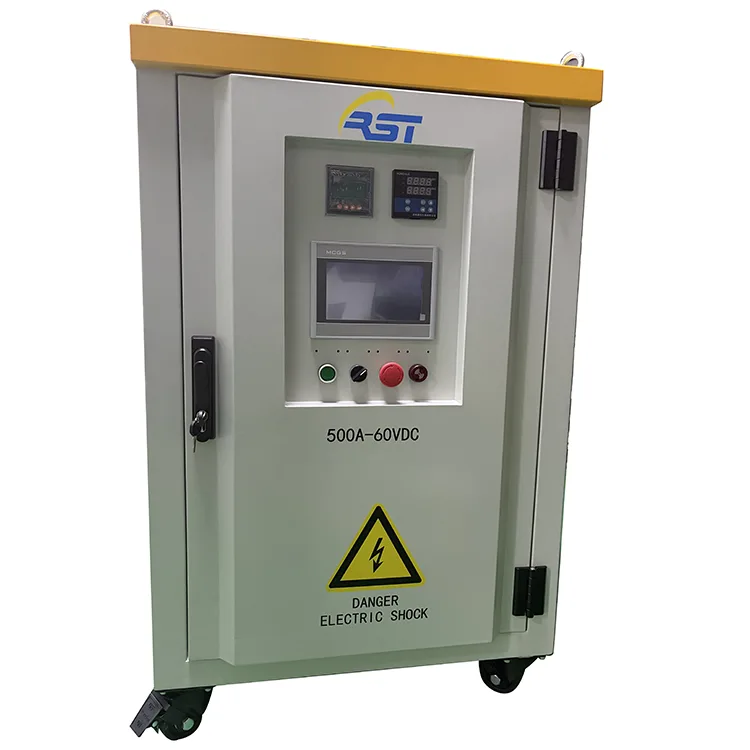

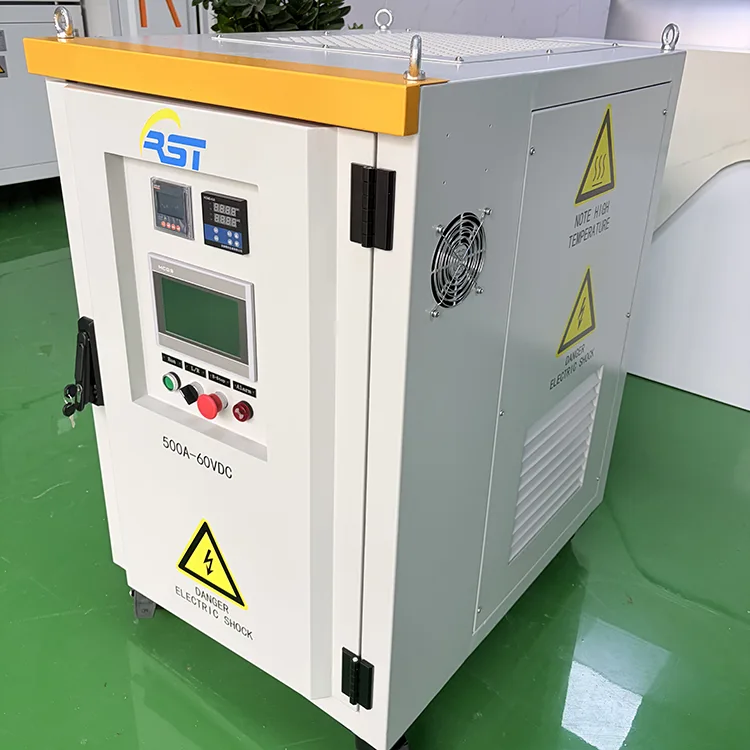

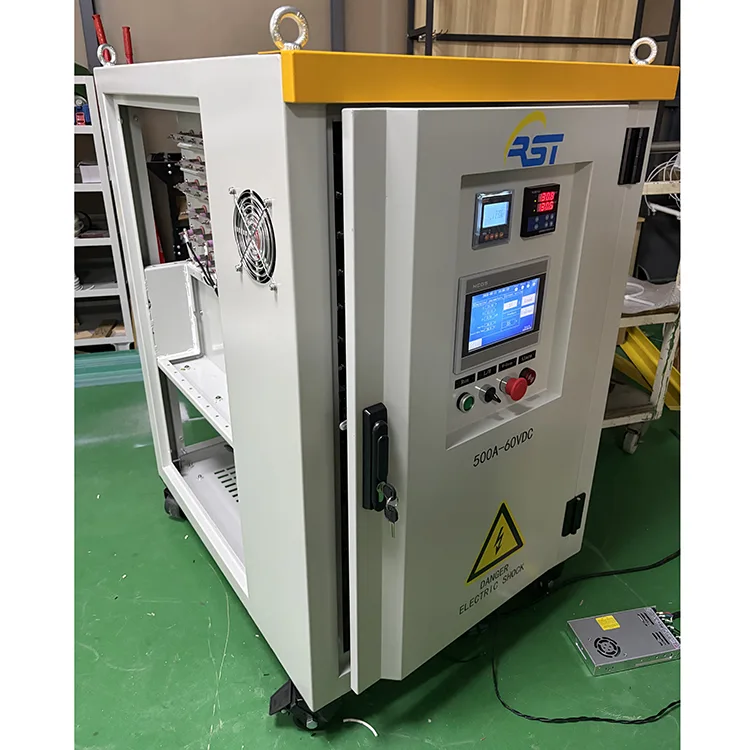

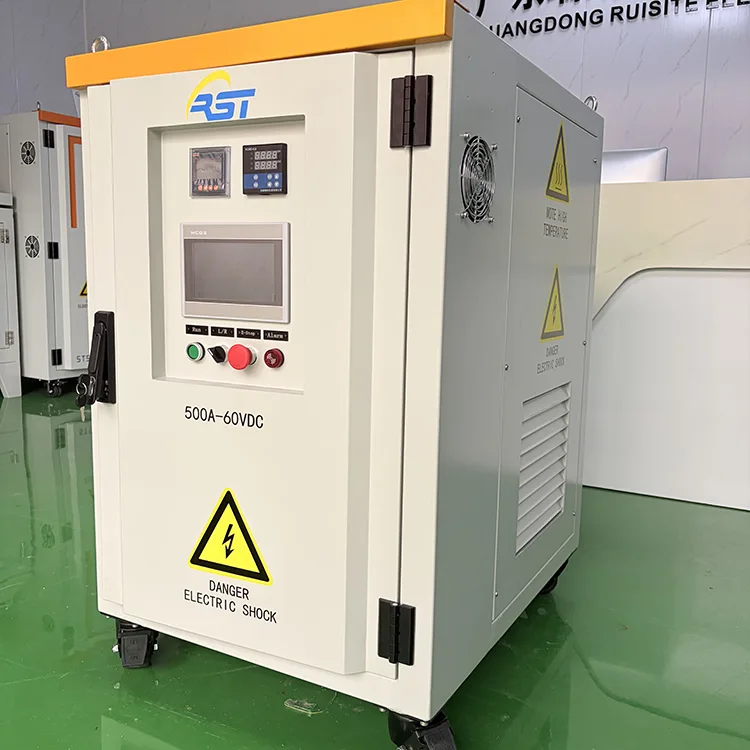

Penguji Bank Beban DC RST-500A-DC60V-R ialah peranti ujian industri rintangan tugas berat yang direka untuk mensimulasikan keadaan beban DC berubah-ubah. Ia digunakan secara meluas untuk ujian pelepasan kapasiti pek bateri, penuaan cerucuk pengecasan EV DC, bekalan kuasa DC, kuasa telekom, pusat data HVDC, storan tenaga baharu dan pengesahan prestasi sistem DC petrokimia.

Jika pasukan anda bergelut dengan bank beban yang tidak boleh dipercayai yang terlalu panas semasa pentauliahan kritikal, atau kekurangan pengelogan data yang tepat untuk sistem DC anda, RST-500A-DC60V-R memberikan ujian yang stabil dan boleh berulang yang boleh anda percayai.

Parameter Teknikal Teras

Kelebihan Produk Utama

1. Tiub Rintangan Aloi yang tahan kakisan untuk Jangka hayat Perintang keluli tahan karat nikel-kromium dengan rintangan semburan asid & garam, penebat & pelesapan haba yang sangat baik, menyokong pelepasan berterusan tanpa henti tanpa penuaan yang cepat, mengurangkan kos penggantian peralatan anda.

2. Sistem Kawalan Dwi Tempatan & Kawalan Jauh Terbina dalam skrin sentuh MCGS untuk pemuatan manual/automatik di tapak; Komunikasi RS485 Modbus-RTU membolehkan pemantauan jarak jauh pusat, sesuai untuk stesen ujian penuaan talian pengeluaran automatik.

Gear Muatan Boleh Laras Manual 3.12 Langkah + Pemuatan Arus Malar Auto Dua mod operasi: pemuatan arus tetap berangka (arus sasaran satu klik) & suis gear bebas manual (gear berbilang julat 1A~100A). Operator boleh mensimulasikan secara fleksibel beban ringan, beban sederhana & keadaan kerja beban penuh untuk piawaian ujian yang berbeza.

4. Melengkapkan Penggera Keselamatan 6 Hala & Mekanisme Punggah Auto Berhenti kecemasan, lebihan voltan, lebihan arus, lebih-suhu, kipas angin rendah tekanan berbilang perlindungan. Apabila nilai abnormal melebihi ambang, sistem memotong semua gear beban serta-merta, mencetuskan penggera buzzer & merekodkan log penggera untuk mengelakkan kerosakan sampel ujian.

5. Suhu Pintar & Kawalan Kelewatan Kipas Logik berhenti kipas automatik: kipas berjalan secara berterusan selepas memunggah sehingga suhu alur keluar turun di bawah 40℃ atau undur 3 minit tamat, menghilangkan haba sisa sepenuhnya untuk memanjangkan hayat perkhidmatan perintang.

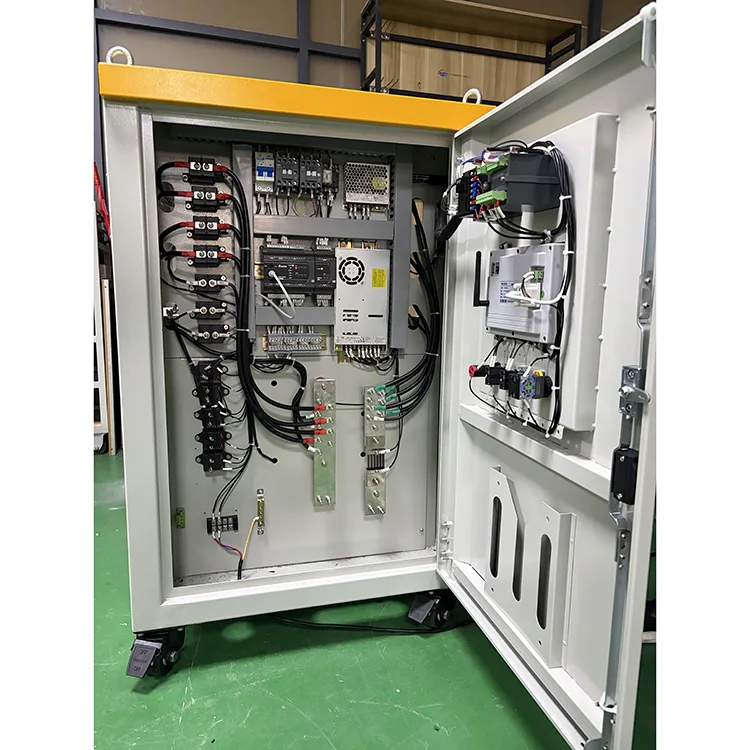

6. Pemutus Brek Mudah Alih & Susun Atur Kabinet Padat 4 roda bergerak boleh dikunci untuk pemindahan di tapak yang fleksibel; belah petak pendawaian bebas (litar kawalan / litar ujian DC) asingkan arus kuat & lemah, pendawaian mudah & pemeriksaan harian.

7.Pemantauan Data Masa Nyata & Penyimpanan Rekod Penggera Skrin sentuh memaparkan voltan, arus, kuasa, suhu alur keluar, suhu bilik kawalan secara serentak; semua butiran masa penggera & kerosakan disimpan untuk kebolehkesanan penyelesaian masalah kemudian.

Senario Aplikasi Luas

Penguji Bank Beban DC 60V 500A ini sesuai dengan pelbagai menegak industri:

1. Industri EV Tenaga Baharu: Ujian penuaan cerucuk pengecasan DC, ujian nyahcas bekalan kuasa atas kapal, pengesanan kapasiti pek bateri litium

2. Pusat Telekom & Data: Penyelenggaraan pelepasan kabinet kuasa 48/60V DC, pengesahan kapasiti bateri sandaran

3. Penyimpanan Kuasa & Tenaga: Ujian prestasi keluaran penjana DC, ujian pelepasan kitaran bateri storan suria luar grid

4. Pengilangan Industri: Ujian penuaan kilang bekalan kuasa pensuisan DC, simulasi beban penerus DC

5.Petrokimia & Kereta Api: Stesen sandaran sistem DC pemeriksaan penyelenggaraan biasa

Panduan Penyelenggaraan Harian dan Berkala

1. Pemeriksaan Pra-Kuasa Hidup Harian (Kira-kira 5 minit, untuk mengelakkan kerosakan haba dan elektrik)

Barangan Pemeriksaan

● Wayar Pembumian: Sahkan secara visual dan manual bahawa wayar pembumian kabinet disambungkan dengan selamat dan tidak longgar.

● Air Inlet/Autlet:Pastikan tiada halangan dalam jarak 3 meter dari saluran masuk udara dan 5 meter dari saluran keluar udara untuk memastikan aliran udara tidak terhalang.

● Operasi Kipas: Selepas dimulakan, dengar sebarang bunyi galas yang tidak normal, getaran ganas atau kesesakan.

● Bahagian Dalaman Ruang Perintang:Buka pintu akses dan periksa sebarang objek asing yang jatuh atau pengumpulan habuk yang teruk.

● Butang Panel dan Hentian Kecemasan:Uji semua butang fizikal, suis henti kecemasan dan skrin sentuh untuk memastikan tindak balas yang sensitif.

Pelan Penyelenggaraan Pencegahan Berkala

Setiap 2-4 minggu (sesuaikan mengikut tahap habuk bengkel)

Bersihkan penapis udara masuk (penapis di bahagian bawah peralatan boleh dibasuh).

Operasi: Keluarkan penapis → Bilas untuk mengeluarkan habuk dan minyak → Keringkan dengan teliti sebelum memasang semula.

Nota: Jangan sekali-kali mengendalikan mesin tanpa penapis.

Setiap suku tahun (setiap 3 bulan) – Penyelenggaraan Dalam

Sebelum operasi: Putuskan sambungan bekalan kuasa huluan dan kunci/tag mesin (LOTO). Benarkan komponen dalaman sejuk sepenuhnya.

● Ujian rintangan penebat: Nilai standard ≥ 2MΩ. Jika di bawah nilai ini, segera hentikan mesin dan periksa komponen penebat yang rosak lembapan atau berkarbonat.

● Ketatkan sambungan elektrik: Buka pintu depan dan belakang dan ketatkan semua terminal longgar dan skru pemasangan satu demi satu.

● Pemeriksaan visual elemen perintang: Periksa tiub perintang aloi nikel-kromium untuk perubahan warna yang tidak normal (pengoksidaan dan kemerahan), ubah bentuk, saiz jaringan yang dikurangkan atau lampiran bahan asing.

● Pembersihan mendalam elemen perintang: Keluarkan habuk dari dalam dan luar tiub dengan perlahan menggunakan berus lembut atau udara termampat kering tekanan rendah (≤5 bar).

● Pengukuran rintangan: Ukur nilai rintangan sebenar untuk setiap julat menggunakan multimeter, rekod bacaan dan gantikan mana-mana perintang hanyut/rosak.

● Pengesahan parameter penggera: Akses halaman tetapan HMI dan sahkan setiap ambang penggera, termasuk suhu dan tekanan udara, untuk memastikan ia sepadan dengan tetapan kilang.

Setiap enam bulan – Pengesahan tork sambungan

Kepentingan: Kitaran haba jangka panjang boleh menyebabkan busbar dan bolt arus tinggi longgar, membawa kepada peningkatan rintangan sentuhan dan terlalu panas setempat.

Operasi: Menggunakan sepana tork yang ditentukur, ketatkan semua sambungan bar bas dan bolt teras satu demi satu mengikut nilai tork standard yang dinyatakan dalam manual yang disertakan.

Penyelesaian Masalah Kesalahan Biasa

1. Penggera Berhenti Kecemasan Punca: Butang E-Stop Merah ditekan ke bawah;

Penyelesaian: Putar hentian kecemasan mengikut arah jam untuk menetapkan semula, mulakan semula peranti

2. Lebih Suhu Penggera Punca: Saluran udara tersumbat, kegagalan kipas, beban penuh lama tanpa pelesapan haba;

Penyelesaian: Bersihkan bolong, periksa pendawaian kipas, jeda ujian untuk menyejukkan

3. Lebih Voltan / Lebih Arus Penggera Punca: Uji output DC melebihi ambang pratetap;

Penyelesaian: Semak nilai had voltan/semasa dalam halaman tetapan, laraskan output bekalan kuasa sampel

4. Penggera Tekanan Angin Rendah Kipas Punca: Kipas tidak dimulakan, pendawaian longgar, arah keluar udara terbalik;

Penyelesaian: Mulakan semula kipas, ketatkan semula terminal kipas, sahkan aliran udara ke atas dari alur keluar atas

Soalan Lazim

S1: Bolehkah RST-500A-DC60V-R menguji kedua-dua pek bateri dan bekalan kuasa DC?

Ya, ia direka khas untuk ini. Penguji Bank Beban DC beroperasi dalam mod arus malar di mana rintangan dalaman berubah secara dinamik untuk memastikan arus yang ditetapkan (cth., 500A) tetap, walaupun voltan dalam ujian peranti berubah-ubah. Ini menjadikannya sesuai untuk kedua-dua ujian nyahcas bateri telekom 48V dan ujian bakar-dalam bekalan kuasa industri 60V.

S2: Bagaimanakah cara saya menyepadukan Penguji Bank Beban DC ini ke dalam tempat ujian automatik saya?

Panel belakang mempunyai antara muka Modbus-RTU berbanding RS485. Anda boleh menulis skrip ringkas dengan mudah dalam Python, LabVIEW atau pengawal PLC untuk menghantar arahan seperti "Tetapkan Semasa 350A" dan membaca semula voltan masa nyata, arus dan penggera status. Peta daftar Modbus didokumenkan sepenuhnya dalam manual pengguna.

S3: Tahap hingar disenaraikan sebagai 70dB. Adakah itu sesuai untuk persekitaran makmal?

Pada jarak 1 meter, hingar beban penuh ialah ≤70dB, yang setanding dengan pembersih vakum yang kuat. Ia direka untuk lantai kedai industri atau ruang ujian khusus. Untuk kegunaan makmal lanjutan, pengguna sering meletakkan Penguji Bank Beban DC di dalam bilik bersebelahan dengan sambungan bar bas laluan, kerana kawalan berada jauh sepenuhnya.

S4: Apakah maksud "R" dalam nombor model?

"R" menandakan jenis beban rintangan semata-mata. Tidak seperti beban kapasitif atau induktif, unit ini membentangkan faktor kuasa perpaduan (PF=1), menghasilkan beban sebenar tanpa herotan. Ini adalah penting untuk menguji dengan tepat masa jalan dunia sebenar bateri dan kelakuan terma bekalan kuasa tanpa memperkenalkan pembolehubah kuasa reaktif.

S5: Apakah yang berlaku jika kuasa tambahan 230VAC gagal semasa ujian?

Ini adalah senario keselamatan kritikal. Apabila kuasa tambahan hilang, penyentuh akan segera memutuskan sambungan beban DC, membawa ujian ke keadaan selamat, beban sifar. Kipas penyejuk juga akan berhenti, jadi jisim haba unsur rintangan direka untuk menyerap haba sisa tanpa kerosakan dalam keadaan kecemasan ini.

Mengapa Memilih Bank Beban DC Siri RST Ruisite?

1. Pengeluar langsung kilang dengan R&D & pengeluaran bebas, laporan ujian penuh & manual pengguna yang dibekalkan dengan setiap unit

2. Ujian penuaan kilang yang ketat sebelum penghantaran, modul pengukuran ketepatan tinggi kelas 0.5

3. Sokongan selepas jualan global, video operasi lengkap & dokumen teknikal penyelenggaraan

4. Model bank voltan/beban semasa yang boleh disesuaikan tersedia untuk permintaan ujian yang berbeza

5. Kawalan kualiti yang ketat: litar kuasa menahan ujian penebat AC2.5kV, rintangan penebat ≥100MΩ

Kes Aplikasi Dunia Sebenar

Kes 1: Ujian Penuaan Bateri & Pengecas DC UAE EV (Senario Ujian Berterusan Suhu Tinggi, Projek Makmal Tenaga Baharu Dubai)

Sebuah institut ujian tenaga baharu pihak ketiga di Dubai, UAE menjalankan ujian pensijilan tetap untuk pek bateri litium dan pengecas DC EV. Ia menimbulkan permintaan yang tinggi pada rintangan suhu tinggi, nyahcas stabil arus besar dan rakaman data automatik penguji beban DC. Sorotan aplikasi teras adalah seperti berikut:

1. Menyokong voltan DC lebar 0–60V dan nyahcas arus berterusan tanpa langkah 0–500A, serasi dengan bateri storan suria 48/60V dan pengecas EV DC berkelajuan rendah 30kW untuk ujian dwi-tujuan;

2. Reka bentuk penyejukan udara paksa dua kipas besar bertetulang, operasi berterusan beban penuh yang stabil di bawah 40–45 ℃ suhu ambien tinggi jangka panjang tanpa penutupan terlalu panas;

3.Pelog data skrin sentuh terbina dalam dengan fungsi eksport laporan CSV, menyimpan keluk ujian penuh untuk memenuhi piawaian pemfailan pensijilan produk tenaga tempatan UAE;

4. Kabinet kalis debu IP23 dengan litar berbilang perlindungan lengkap (voltan lampau, arus lebihan, sambungan songsang, pemotongan auto suhu berlebihan), dipadankan dengan output penggera sentuhan kering untuk pemantauan jarak jauh, menyesuaikan diri dengan iklim pantai yang panas dan berpasir;

5. Dikonfigurasikan dengan modul kawalan industri standard, prestasi yang stabil selepas kitaran penuaan yang kerap berjam-jam, sangat mengurangkan kos buruh rakaman manual makmal.

Kes 2: Unit Beban Brek Dinamik Pelantar Penggerudian Luar Pesisir (Senario Anti-Kakisan Tugas Berat, Projek Pelantar Minyak Indonesia)

1. Platform penggerudian minyak luar pesisir Indonesia memerlukan peralatan beban brek yang menyokong untuk sistem pemacu elektrik VFD, dengan piawaian tinggi untuk rintangan kabus garam dan brek kitaran panjang yang stabil. Sorotan aplikasi teras adalah seperti berikut:

2. Jalur rintangan aloi nikel-kromium dengan nilai rintangan yang stabil ±5%, dilengkapi dengan kipas penyejuk dwi paksi dan perlindungan penggera pembezaan tekanan udara;

3. Kabinet cat tugas berat anti-garam dengan gred perlindungan IP23, dengan berkesan menentang kakisan garam pantai marin;

4. perlindungan dwi pemantauan volum udara dan sensor suhu lebih, secara automatik menghantar isyarat berhenti ke sistem kawalan pelantar penggerudian di bawah pelesapan haba yang tidak normal;

5. Komponen rintangan boleh tanggal modular, mudah untuk penyelenggaraan tetap luar pesisir dan penggantian cepat bahagian yang rosak.

Kes 3: Ujian Beban Penerimaan Genset Ladang Angin (Senario Ujian Jangka Panjang Luar, Projek Stesen Janakuasa Angin Vietnam)

1. Pelabur kuasa angin yang besar di Vietnam memerlukan ujian penerimaan beban penuh untuk set penjana sandaran stesen penggalak turbin angin, mengemukakan keperluan ketat mengenai pelesapan haba berterusan dan perlindungan keselamatan luar bank beban. Sorotan aplikasi teras adalah seperti berikut:

2.Dua sisi besar melengkung saluran udara memaksa struktur penyejukan udara, menyedari 12-jam tanpa gangguan operasi beban penuh tanpa terlalu panas;

3. IP23 kalis hujan dan kabinet bersepadu kalis debu, dilengkapi dengan lampu amaran suhu tinggi, sesuai untuk cuaca kompleks medan angin terbuka;

4. Antara muka komunikasi jauh Modbus yang ditempah, menyokong muat naik segerak masa nyata data ujian ke platform kawalan pusat ladang angin;

5. Perlindungan keselamatan berbilang lapisan yang lengkap termasuk suhu lebih, arus lebih dan pemadaman litar pintas, dengan lug angkat dan tapak forklift untuk pengangkatan medan yang mudah dan pemindahan penghantaran.

Kes 3: Ujian Penuaan FAT UPS Pusat Data (Senario Ujian Berterusan Kelompok Dalaman, Projek Pengeluar IDC Thailand)

1.Pengilang peralatan pusat data Thailand menjalankan ujian penuaan kilang kelompok untuk bekalan kuasa siap sedia UPS, menuntut kecekapan ujian tinggi dan rakaman data automatik. Sorotan aplikasi teras adalah seperti berikut:

2. Beban rintangan boleh laras tanpa langkah, menyokong ujian pemuatan bersegmen UPS 25%/50%/75%/100% beban penuh;

3. Skrin sentuh industri terbina dalam, menyimpan data voltan, arus, kuasa dan masa jalan secara automatik, laporan ujian eksport satu klik untuk pemfailan pemeriksaan kilang;

4. Kabinet kawalan elektrik berpecah bebas, kawasan voltan tinggi terpencil dengan tanda amaran yang jelas untuk mengelakkan kejutan elektrik secara tidak sengaja semasa ujian kelompok;

5. Struktur kipas yang dioptimumkan hingar rendah, sesuai untuk operasi berterusan bengkel jangka panjang dalaman tanpa gangguan bunyi yang berlebihan.
