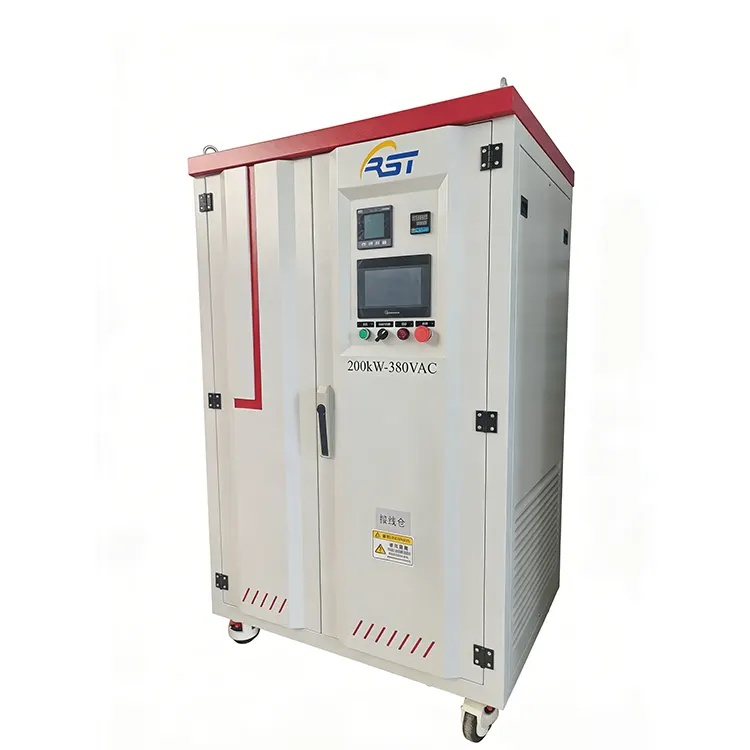

Bank Beban Resistif AC 200kW daripada RST Electric ialah penyelesaian ujian serba boleh yang disesuaikan untuk tugasan pengesahan kuasa berskala sederhana. Sesuai untuk sistem AC 400V pada 50/60Hz, Resistive Load Bank 200kw ini menampilkan kawalan beban berperingkat dengan langkah minimum 1kW, membolehkan simulasi tepat beban elektrik dunia sebenar untuk penjana diesel/gas, sistem UPS dan penyongsang solar. Reka bentuk modularnya memudahkan penyenggaraan bahagian atas, manakala penyepaduan bahagian atas, manakala penyepaduan bahagian atas. PLC gred industri) menjamin kebolehpercayaan jangka panjang.
Unit ini termasuk meter pelbagai fungsi siri CET PMC untuk paparan tepat voltan, arus, kuasa dan kekerapan Kelas 0.5 masa nyata. Tersedia dengan alat kawalan jauh pilihan melalui perisian PC atau Modbus-RTU (RS485), ia menyesuaikan dengan lancar kepada persekitaran ujian automatik. Sama ada digunakan di pusat data, ladang solar atau loji industri, bank beban ini menyediakan ketepatan dan ketahanan yang diperlukan untuk ujian kuasa kritikal.
|
Parameter |
Spesifikasi |
|
Model |
RST-200kW-400V |
|
Jenis Beban |
Rintangan (Rintangan tulen, Faktor Kuasa = 1.0) |
|
Voltan Ternilai |
AC 400V / 415V / 440V (Boleh Disesuaikan) |
|
Kekerapan |
50Hz / 60Hz (Autopenderiaan) |
|
Bilangan Fasa |
3-Fasa 4-Dawai (3P4W) + Ground (Boleh Disesuaikan) |
|
Kuasa Dinilai |
200kW @ PF 1.0 |
|
Kuasa Kawalan (Aux.) |
AC 400V (3P4W) atau fasa tunggal 220V luaran (Boleh dipilih pengguna) |
|
Muatkan Resolusi Langkah |
1kW Min. Langkah Konfigurasi: 1kW + 2kW×2 + 5kW + 10kW×2 + 20kW + 50kW×3 Konfigurasi langkah muat boleh disesuaikan sepenuhnya atas permintaan. |
|
Fungsi Perlindungan |
Perlindungan litar pintas, perlindungan lebihan arus, perlindungan lebihan voltan, perlindungan kegagalan kipas (saling kunci volum udara), perlindungan lebih suhu (penumpahan beban automatik + penggera), hentian kecemasan. |
|
Parameter Pengukuran |
Paparan masa nyata Voltan 3P, Arus, Kuasa Aktif (kW), Kuasa Reaktif (kVAR), Kuasa Nampak (kVA), Faktor Kuasa, Kekerapan. |
|
Ketepatan Paparan |
Kelas 0.5 (standard IEC) |
|
Ketepatan Memuatkan |
±3% (Keseluruhan) / ±5% (Setiap langkah) |
|
Kaedah Penyejukan |
Penyejukan udara paksa (Pengambilan bawah / ekzos atas atau Mendatar). Mula/berhenti kipas automatik saling berkunci dengan penyentuh beban. |
|
Pembinaan Casis |
Lembaran logam tersuai, plat keluli gulung sejuk dengan penyemburan plastik elektrostatik. |
|
Tahap Perlindungan IP |
Standard: IP20 (Dalam) Pilihan: IP23 (kalis titisan) / IP54 (kalis cuaca luar) |
|
Kaedah Pergerakan |
Beg angkat atas + Saluran forklift bawah + Roda kastor tugas berat (Pilihan). |
|
Kitaran Tugas |
Operasi berterusan (24/7) |
|
Tahap Kebisingan |
≤ 75dB @ jarak 3 meter |
|

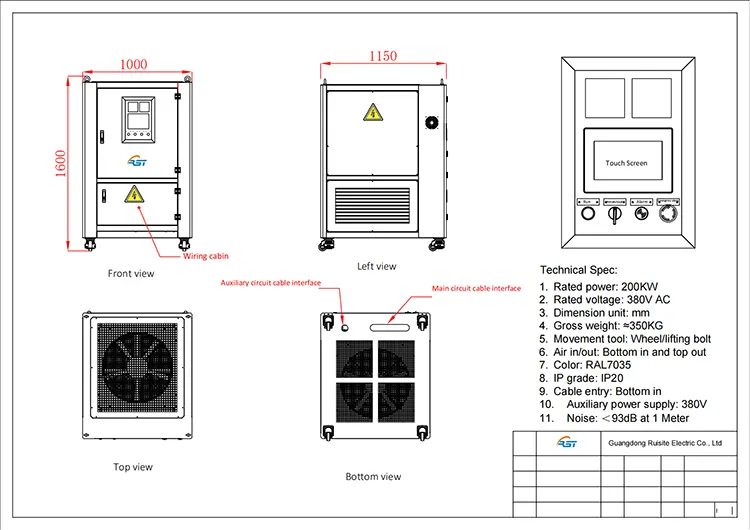

Dimensi (W×D×H) |
950mm × 1150mm × 1650mm (Boleh Disesuaikan) |
|
Berat badan |
lebih kurang 350kg (bergantung pada pilihan) |
|
warna |
RAL 7035 (Kelabu) / Boleh Disesuaikan |
|
Jenama Meter |
Siri PMC CET (China Electric Tech) atau jenama mewah Setara. |
|
Komponen Utama |
Penghubung: Schneider / ABB; PLC: Siemens / Delta; Perintang: aloi Ni-Cr (bangunan sendiri). |
|
Komunikasi |
RS485 + Modbus-RTU (Standard). Ethernet / TCP/IP (Pilihan). |
|
Senarai Penghantaran |
Bank Beban AC ×1, Laporan Ujian ×1, Manual Arahan (Bahasa Inggeris) ×1, CD Perisian ×1, Penukar RS485 ×1 (untuk pilihan alat kawalan jauh). |
Langkah minimum 1kW membolehkan simulasi tepat daripada tanpa beban hingga 200kW beban penuh, menyokong keperluan ujian yang pelbagai daripada pengecas bateri kecil kepada set penjana yang besar.
Perubahan langkah beban pantas (kontaktor dikendalikan dan dipegang secara elektrik) mendayakan simulasi dinamik keadaan beban dunia sebenar, termasuk ujian penolakan beban mengejut dan analisis tindak balas sementara.
Menggunakan komponen jenama terkenal di dunia: Penyentuh Schneider/ABB, PLC gred industri dan elemen rintangan aloi nikel-kromium yang dibangunkan sendiri (bersarung keluli tahan karat, waranti 3 tahun).

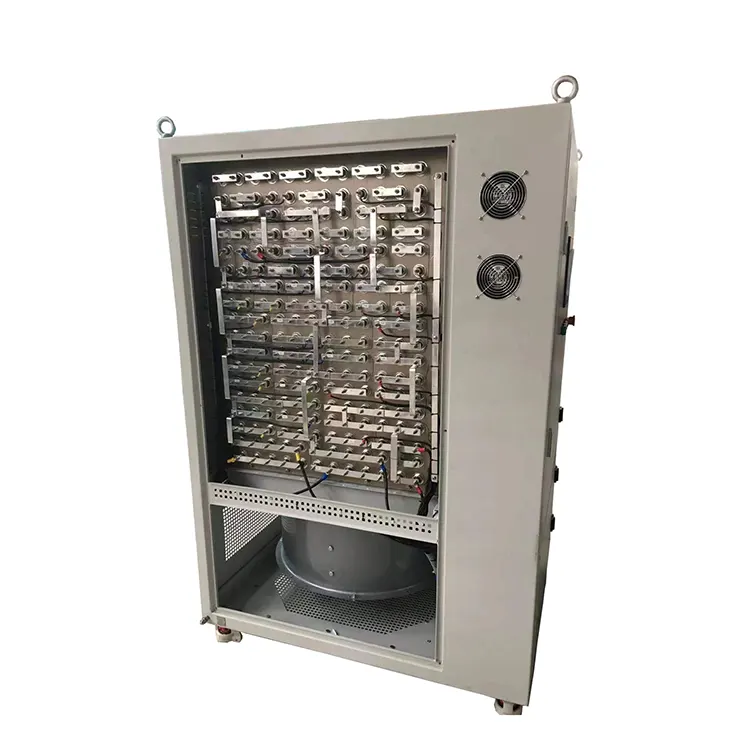

Elemen rintangan dipasang dalam dulang gelongsor keluar yang mudah diakses. Reka bentuk modular memudahkan penyelenggaraan, mengurangkan masa henti dan mengurangkan jumlah kos pemilikan.
Standard: Panel butang tekan dengan meter digital;
Pilihan: HMI skrin sentuh berwarna 7-inci dengan pengawal logik boleh atur cara (PLC) yang membenarkan jujukan ujian automatik tersuai. Pengguna boleh pratetap memuatkan profil (berbilang langkah dengan tempoh) untuk pengesahan penjana automatik sepenuhnya.
Pemantauan suhu berlebihan dengan penumpahan beban automatik, pengesanan kegagalan kipas dengan interlock beban, fius litar cawangan pada setiap langkah beban (maks 50kW setiap cawangan), butang berhenti kecemasan dan petak kawalan/terma berasingan untuk mengelakkan kerosakan haba pada elektronik sensitif.
Bank Beban Resistif 200kw amat sesuai untuk pentauliahan, ujian bukti beban, latihan kebolehpercayaan berkala dan menghalang enjin "penimbunan basah" (pembinaan bahan api tidak terbakar) dengan peraturan beban minimum. Memenuhi piawaian NFPA 110 untuk sistem kuasa siap sedia kecemasan.
Mengesahkan prestasi, masa jalan (ujian nyahcas bateri) dan kecekapan unit UPS 3 fasa di pusat data, hospital dan kemudahan infrastruktur kritikal.
Menguji penyongsang terikat grid dan luar grid di bawah beban rintangan terkawal untuk mengesahkan output kuasa, prestasi terma dan pematuhan grid.
Menilai prestasi bateri dan penyongsang dalam aplikasi ESS, termasuk ujian kitaran cas/nyahcas dan pengesahan sistem.
Memastikan kebolehpercayaan sumber kuasa AC dan Unit Pengagihan Kuasa (PDU) dalam persekitaran pembuatan, loji automotif dan kemudahan aeroangkasa.
|
Mod Kawalan |
Penerangan |
|
Manual Tempatan |
Suis butang tekan gred industri dengan penunjuk LED. Setiap langkah pemuatan boleh dihidupkan/dimatikan secara manual. Meter digital pelbagai fungsi memaparkan semua parameter elektrik. |
|
PLC tempatan + HMI |
Skrin sentuh berwarna 7 inci. Profil muat automatik boleh atur cara, pengelogan data, carta arah aliran masa nyata dan eksport data USB. Tahap akses yang dilindungi kata laluan. |
|
Perisian PC Jauh |
Perisian berasaskan Windows membenarkan kawalan bank beban penuh daripada komputer riba/PC. Profil muat automatik, paparan graf masa nyata, rakaman data dan penjanaan laporan ujian (boleh dieksport ke Excel/Word/JPG). |
|
Modbus-RTU (RS485) |
Antara muka komunikasi standard untuk penyepaduan ke dalam Sistem Pengurusan Bangunan (BMS), SCADA atau infrastruktur automasi sedia ada. Daftar Modbus disediakan untuk petunjuk jauh dan pemerolehan data. |
RST Electric memastikan penghantaran yang selamat dan tepat pada masanya bagi setiap 200kW Resistive Load Bank:
Pembungkusan Perlindungan – Pembalut filem anti-statik dan penghalang lembapan gred industri, diletakkan dalam kusyen busa berketumpatan tinggi tersuai dengan bekas papan lapis bertetulang untuk unit tugas berat.
Penetapan Struktur – Pad pendakap dalaman dan penyerap hentakan untuk mengelakkan peralihan komponen atau kerosakan getaran semasa transit.
Perlindungan Terminal & Panel Kawalan – Penutup terminal dimeterai dengan penutup mengecut, panel kawalan dibalut dengan filem gelembung dan pelindung sudut untuk mengelakkan habuk, kelembapan dan kesan.
Dokumentasi – Senarai pembungkusan, laporan ujian kilang, sijil ukuran rintangan, suis haba/ lembaran data NTC, gambar rajah pendawaian dan manual pemasangan disertakan.
Pilihan Pengangkutan –
Kurier ekspres (DHL/FedEx/UPS) untuk unit sampel;
Pengangkutan udara untuk kumpulan kecil hingga sederhana;
Pengangkutan laut (kontena 20FT/40FT) untuk pesanan pukal, dengan palet kayu dan pengikat untuk pengendalian forklift.
Kastam & Pematuhan – Sarung papan lapis berwasap standard eksport, mematuhi ISPM-15 untuk penghantaran antarabangsa.
Apabila ujian beban berkapasiti tinggi memenuhi kebolehpercayaan tugas berterusan, RST Electric menyampaikannya.
Pengilang bertauliah yang berpangkalan di China, mengkhusus dalam bank beban rintangan berkuasa tinggi (1kW – 500kW+) untuk penjana, UPS dan ujian bateri.
Penggulungan elemen dalaman, kimpalan, pemasangan dan penentukuran terma – kawalan kualiti penuh di bawah satu bumbung.
Harga terus kilang dengan struktur telus, tiada orang tengah, tiada kos tersembunyi.
Kemudahan yang diperakui ISO 9001:2015 dengan barisan pengeluaran khusus untuk bank beban tugas berat.
100% ujian sebelum penghantaran:
Ujian pemuatan kuasa berperingkat/berterusan (0 → 25% → 50% → 75% → 100%)
Rintangan penebat & tahan voltan tinggi
Interlock kipas & perlindungan terma (pemotong suhu berlebihan)
Kawalan pengesahan antara muka (jauh/tempatan, PLC, PC)
Pasukan kejuruteraan berpengalaman dalam simulasi terma, reka bentuk aliran udara dan penentukuran ketepatan langkah beban.
Pembekal terbukti kepada pengilang penjana, penyepadu UPS, pusat data, limbungan dan utiliti kuasa.
Dieksport ke lebih 40 negara termasuk Jerman, Amerika Syarikat, Jepun, Australia dan UAE.
Pemahaman mendalam tentang piawaian ujian antarabangsa:
IEC 60146, IEC 61000 (EMC)
UL 508A (panel kawalan industri)
NEMA ICS 10, GB/T 13675
|
Ciri |
Pilihan |
|
Kuasa Dinilai |
200kW (penilaian lain: 50kW / 100kW / 300kW / 500kW tersedia) |
|
Jenis Beban |
Perintang tulen (PF=1.0) / R-L / R-C boleh disesuaikan |
|
Voltan |
AC 400V / 415V / 440V / 480V / 690V (boleh disesuaikan) |
|
Fasa-fasa |
3P3W / 3P4W + Ground / Satu fasa |
|
Muatkan Resolusi Langkah |
1kW, 5kW, 10kW atau tanpa langkah (terkawal SCR) |
|
Mod Kawalan |
Manual (togol/butang tekan) / Jauh (sentuhan kering) / PLC / PC (RS485 Modbus) |
|
Paparan |
Digital (V, A, kW, Hz, PF, masa berjalan) / HMI Skrin sentuh |
|
Menyejukkan |
Udara paksa (kipas paksi) / Pelepasan udara jauh boleh bersalur |
|
Kepungan |
IP23 (dalaman) / IP54 (luaran) – kalis cuaca dengan perlindungan louver |
|
Perlindungan |
Suhu berlebihan, kegagalan kipas, kunci pintu, hentian kecemasan |
|
Sambungan |
Camlock / Bar bas tembaga / Penamatan lug kabel |
|
Pengelogan Data |
Pilihan: Eksport USB / kad SD / perisian PC untuk penjanaan laporan ujian |
Masa utama:
Konfigurasi 200kW standard: 15–20 hari
Tersuai penuh (PLC, skrin sentuh, pengelogan data): 25–35 hari
Waranti standard 18 bulan, pilihan lanjutan tersedia (sehingga 36 bulan)
Sokongan seumur hidup termasuk:
Penyelesaian masalah jauh dan kemas kini perisian tegar
Memuatkan perkhidmatan penentukuran bank (pensijilan semula tahunan)
Alat ganti (elemen pemanas, kipas, penyentuh) disimpan selama 10+ tahun
Perundingan teknikal percuma untuk saiz bank beban, perancangan resolusi langkah dan reka bentuk prosedur ujian penjana/UPS
