Bank Beban Penyejukan Cecair 200kw 380v

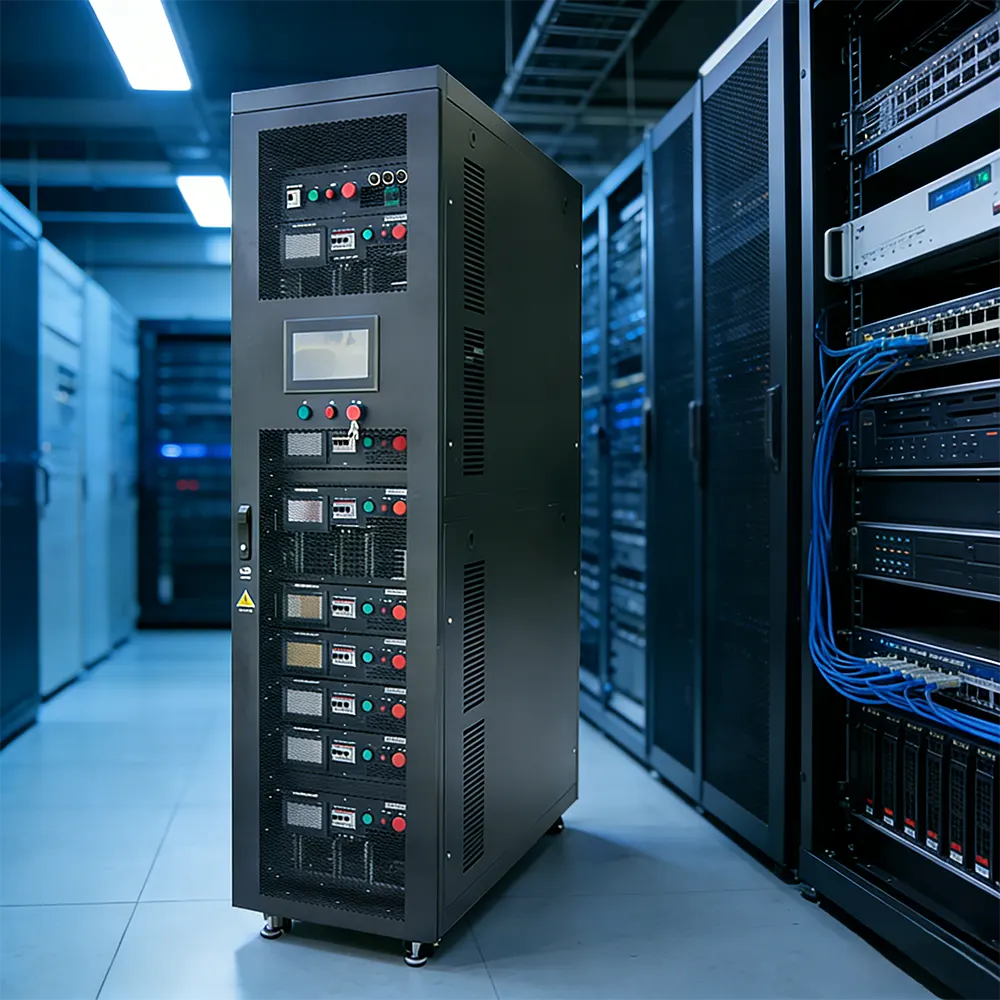

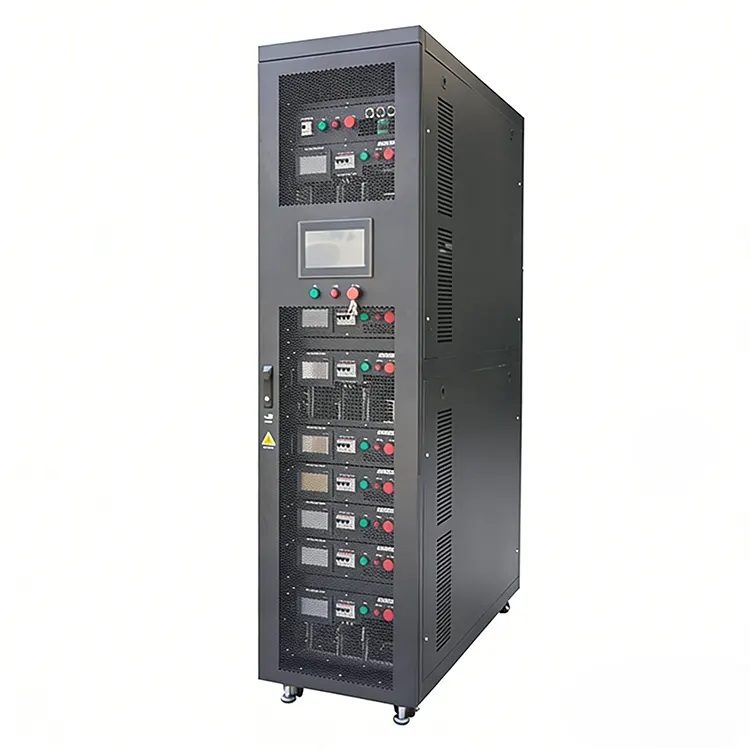

Bank Beban Disejukkan Cecair 200kW 380V daripada RST Electric mewakili anjakan paradigma dalam teknologi ujian berkuasa tinggi. Ditempatkan dalam kepungan rak 42U standard (W600×D1400×H1800mm), Bank Beban Penyejukan Cecair 200kW 380V ini menghapuskan keperluan untuk pengendali udara besar atau sistem ekzos kemudahan dengan memindahkan haba terus ke infrastruktur penyejukan cecair sedia ada kemudahan. Sistem ini mempunyai litar penyejuk keluli tahan karat 304 dengan sambungan masuk/alur keluar DN32, mampu mengendalikan kadar aliran sehingga 200L/min (12m³/j) pada tekanan reka bentuk 0.4MPa.

Penderia suhu ketepatan memantau suhu penyejuk masuk/alur keluar, mengekalkan beban terma yang stabil dengan kenaikan suhu ≤15°C pada kuasa penuh dan penurunan tekanan ≤5psi. Bank beban rintangan itu sendiri menawarkan resolusi langkah 5kW dengan ketepatan pemuatan ±2%, membolehkan simulasi berbutir bagi beban IT dunia sebenar. Pilihan kawalan termasuk skrin sentuh HMI tempatan, perisian PC jauh, RS485/Modbus RTU dan keupayaan pengelogan data penuh.

Sebagai pengeluar Bank Beban Penyejukan Cecair 200kW terkemuka di China, RST Electric menggabungkan lebih 15 tahun kepakaran perintang kuasa dengan teknologi penyejukan cecair termaju untuk menyampaikan penyelesaian yang memenuhi keperluan mendesak pusat data generasi akan datang dan kemudahan pengkomputeran berprestasi tinggi.

Spesifikasi Teknikal

Ciri-ciri Produk

1.Ketumpatan Kuasa Ultra Tinggi – Menyampaikan 200kW dalam jejak 42U yang padat, sesuai untuk persekitaran pusat data yang terhad ruang .

2.Kendalian Senyap – Menghapuskan bunyi kipas bank beban tradisional; hanya pam edaran menghasilkan bunyi minimum (<65dB), menjadikannya sesuai untuk ruang pejabat atau makmal yang diduduki.

3. Pengurusan Terma Tepat – Pemantauan masa nyata bagi kadar alir, suhu masuk/keluar dan penurunan tekanan membolehkan pengesahan CDU dan sistem penyejukan yang tepat.

4. Litar Penyejuk Keluli Tahan Karat – pembinaan keluli tahan karat 304 dengan sambungan tri-pengapit DN32 memastikan rintangan kakisan dan keserasian dengan pelbagai media penyejukan.

5. Sambungan Berlebihan – Port masuk/outlet dwi (1+1 berlebihan) membenarkan sambungan ke sistem penyejukan utama dan sandaran tanpa konfigurasi semula .

6.Suit Keselamatan Komprehensif – Termasuk pengesanan kebocoran cecair, perlindungan kegagalan aliran dan penutupan suhu berlebihan – kritikal untuk persekitaran pusat data yang sensitif.

7.Pemuatan Resolusi Tinggi – Kenaikan langkah 5kW membolehkan simulasi tepat profil kuasa rak pelayan daripada beban separa hingga penuh.

8. Operasi Bebas - Tiada pergantungan pada penghawa dingin kemudahan untuk penyingkiran haba; haba ditolak terus melalui infrastruktur penyejukan cecair pelanggan.

9.Simulasi Dunia Sebenar – Meniru dengan tepat ciri terma dan elektrik rak pelayan berketumpatan tinggi (>30kW setiap rak) untuk pengesahan penyejukan D2C (Terus ke Cip).

10. Pemerolehan Data Lanjutan – Merekod dan mencatat semua parameter kritikal untuk analisis dan pelaporan ujian pasca.

Aplikasi Produk

● Pengujian CDU Pusat Data – Mengesahkan prestasi Unit Pengedaran Penyejuk (CDU) di bawah beban IT simulasi sehingga 200kW .

● Pembangunan Pelayan Cecair-Disejukkan – Menyediakan beban terma terkawal untuk menguji sistem penyejukan terus-ke-cip dan rendaman dalam makmal R&D .

● Kajian Pengurusan Terma Kemudahan – Mencirikan kapasiti penolakan haba infrastruktur penyejukan pusat data di bawah pelbagai senario beban.

● Pengkomputeran Berprestasi Tinggi (HPC) – Mensimulasikan output terma kluster GPU dan rak pengkomputeran berketumpatan tinggi untuk pengoptimuman penyejukan.

● Persekitaran Makmal & Ujian – Mendayakan ujian kuasa yang senyap, bersih dan cekap dalam ruang sensitif akustik atau kawalan kualiti udara.

● Pentauliahan Pusat Data Berskala Besar – Mengesahkan penyepaduan sistem penyejukan cecair dengan pengagihan kuasa dan infrastruktur pemantauan .

● Pengesahan Semula Sistem Penyejukan – Menguji kapasiti sistem penyejukan yang dinaik taraf atau diubah suai sebelum penggunaan IT secara langsung.

Perihal Pakej

Bank Beban Penyejukan Cecair 200kW 380V ialah peralatan kejuruteraan ketepatan yang memerlukan pengendalian berhati-hati semasa transit. RST Electric membungkus setiap unit dengan langkah perlindungan berikut:

● Unit dipasang dengan selamat pada palet tugas berat dengan pelekap peredam getaran

● Dibalut dengan filem VCI kalis air untuk mengelakkan kemasukan lembapan

● Disertakan dalam peti papan lapis tersuai dengan kusyen buih pada titik kritikal

● Semua sambungan penyejuk dihadkan dan dimeterai untuk mengelakkan pencemaran

● Pakej dokumentasi termasuk sijil ujian tekanan, pensijilan bahan dan laporan ujian kilang

Pilihan penghantaran termasuk pengangkutan laut LCL atau FCL, pengangkutan udara atau kurier ekspres untuk keperluan segera. Sebelum penghantaran, setiap Bank Beban Penyejukan Cecair 200kW menjalani ujian penerimaan kilang (FAT) penuh termasuk ujian tekanan, pengesanan kebocoran dan pengesahan haba beban penuh.

Mengenai RST Electric

Kilang Langsung, Pakar Penyejukan Cecair

● Kami adalah Pengeluar bertauliah yang berpangkalan di China, mengkhusus dalam pengeluaran Bank Beban Penyejukan Cecair 200kW 380V termaju.

● Kawalan dalaman yang lengkap ke atas reka bentuk, fabrikasi litar penyejukan, pemasangan elektrik dan ujian – memastikan kualiti unggul.

● Harga terus kilang pada setiap Bank Beban Penyejukan Cecair 200kW, dengan struktur kos yang telus dan tiada orang tengah.

Pembuatan Profesional & Kepakaran Terma

● Lebih 15 tahun pengalaman dalam kejuruteraan perintang kuasa, kini diperluaskan kepada penyelesaian yang disejukkan cecair untuk aplikasi gen seterusnya.

● Kemudahan yang diperakui ISO 9001 dengan bilik bersih khusus untuk pemasangan litar penyejukan.

● 100% ujian kebocoran helium dilakukan pada setiap litar penyejuk sebelum pemasangan akhir.

● Simulasi terma dalaman dan keupayaan pengesahan untuk keperluan penyejukan tersuai.

Pengalaman Global, Pembekal Dipercayai

● Pembekal Terbukti kepada pengendali pusat data, pengeluar peralatan IT dan penyepadu sistem penyejukan di seluruh dunia.

● Eksport rekod prestasi ke pasaran Amerika Syarikat, Eropah, Singapura dan Timur Tengah.

● Kepakaran domain yang mendalam dalam pengurusan haba pusat data dan ujian kuasa berketumpatan tinggi.

Penyesuaian Tanpa Kesudahan

● Pilihan medium penyejukan: Air ternyahion / Campuran Glikol / Cecair dielektrik / Tersuai.

● Jenis sambungan: Pengapit tiga DN32 / Benang NPT / Gandingan sambung pantas / Tersuai.

● Kawalan aliran: Injap manual / Kawalan aliran automatik / Penyepaduan pam kelajuan berubah.

● Peningkatan kawalan: PLC Lanjutan, penyepaduan Sistem Pengurusan Bangunan (BMS), pemantauan jarak jauh.

● Pilihan pemeteran: Asas / Meter aliran ketepatan / Penderiaan suhu berbilang titik.

● Varian penutup: Bingkai terbuka / rak 42U / Dimensi tersuai.

Penghantaran Boleh Dipercayai & Sokongan Sepanjang Hayat

● Masa utama standard: 30-45 hari bekerja untuk konfigurasi Bank Beban Penyejukan Cecair 200kW 380V tersuai.

● Dokumentasi komprehensif: Laporan ujian tekanan, pensijilan bahan, manual O&M, pensijilan CE/ISO.

● Waranti 18 bulan dengan diagnostik jauh dan rangkaian alat ganti global.

● Pilihan pentauliahan di tapak, sokongan penyepaduan sistem penyejukan dan latihan pengendali oleh jurutera lapangan RST.

Kes Projek

1. Latar Belakang Projek

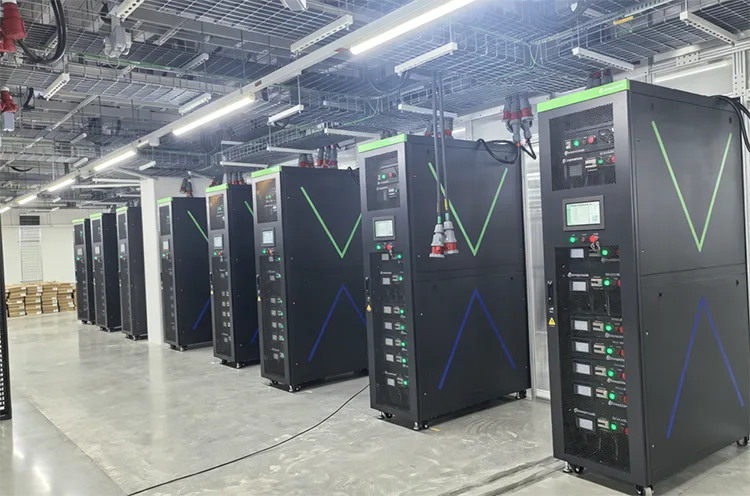

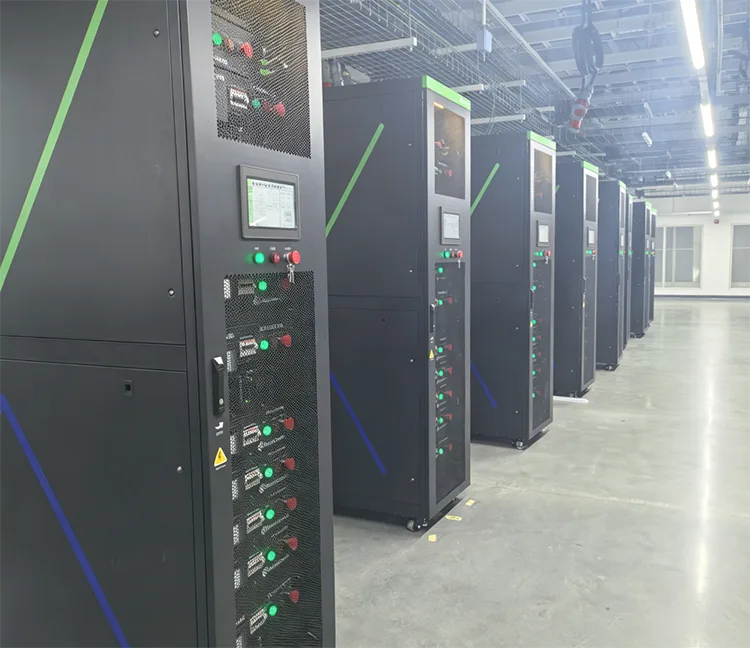

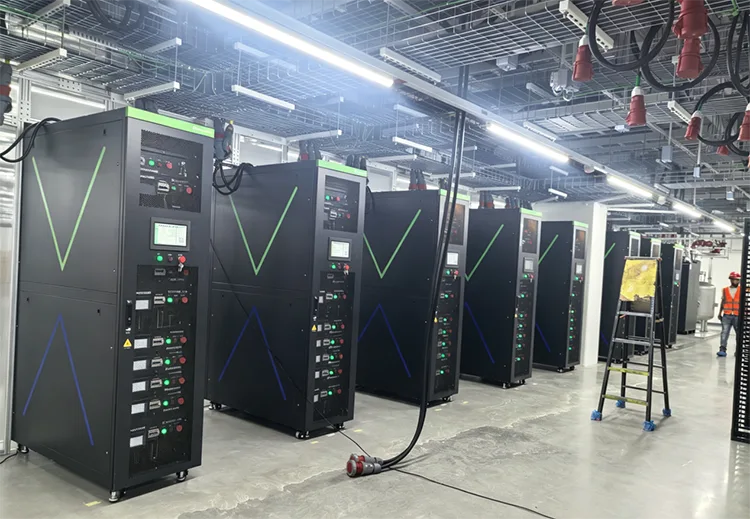

Pusat data AI berskala besar di Johor, Malaysia menggunakan sistem peredaran penyejukan cecair CDU kabinet penuh untuk kluster pelayan GPU. Dalam fasa penerimaan projek, keperluan teras adalah untuk mengesahkan kapasiti penyejukan sebenar gelung peredaran cecair CDU secara sahih, mensimulasikan beban pelesapan haba sebenar yang dijana oleh pelayan berketumpatan tinggi dalam kabinet.

Beban penyejukan udara tradisional tidak boleh bersambung dengan saluran paip peredaran air tapak, tidak dapat menyalurkan beban haba malar ke dalam gelung CDU untuk pemeriksaan prestasi penyejukan jangka panjang; peralatan penyejukan udara yang besar tidak boleh dipasang di dalam rak standard 19-inci untuk memulihkan susun atur haba kabinet sebenar.

Dijejaskan oleh ambien suhu tinggi tropika Malaysia sepanjang tahun, pelanggan memerlukan bank beban akses cecair jenis rak yang sepadan dengan medium penyejuk di tapak untuk melengkapkan pemeriksaan beban terma berterusan sistem CDU dan ujian beban penuh penjana UPS/siap sedia segerak. RST Electric dibekalkan kumpulan 200kW 380V bank beban rak sejukan cecair tertutup untuk merealisasikan pensijilan keupayaan penyejukan CDU yang tepat mematuhi piawaian penerimaan kuasa TNB tempatan.

2. Spesifikasi Teknikal Teras & Kelebihan Reka Bentuk

Penilaian Elektrik

Kuasa Dinilai: 200kW, AC380V (serasi 380~480VAC 50Hz), PF=1 beban perintang tulen

Pemisahan beban: 6kW+6kW+12kW+12kW empat langkah bebas, pelarasan halus minimum 6kW, toleransi ±5%

Operasi beban penuh 24j berterusan; pendawaian 1P2W/3P4W pilihan spesifikasi kuasa setiap Malaysia

Pemantauan masa nyata: voltan, arus, kuasa, suhu masuk & keluar penyejuk, tekanan air saluran paip, data teras untuk menilai kecekapan pertukaran haba CDU.

Ciri-ciri Bahan & Struktur

(1) Reka Bentuk Padanan Peredaran Cecair: Litar penyejuk cecair tertutup menyokong penyejuk air-glikol di tapak pelanggan, port sambung cepat 1"NPT standard terus berlabuh dengan saluran paip CDU; aliran penyejuk berkadar 10~25L/min, suhu air masuk maks 40℃, penurunan tekanan saluran paip ≤2bar. Kecekapan keluaran CDU yang stabil ke dalam pemindahan haba berterusan ke haba tetapan haba tetap sejuk. sistem.

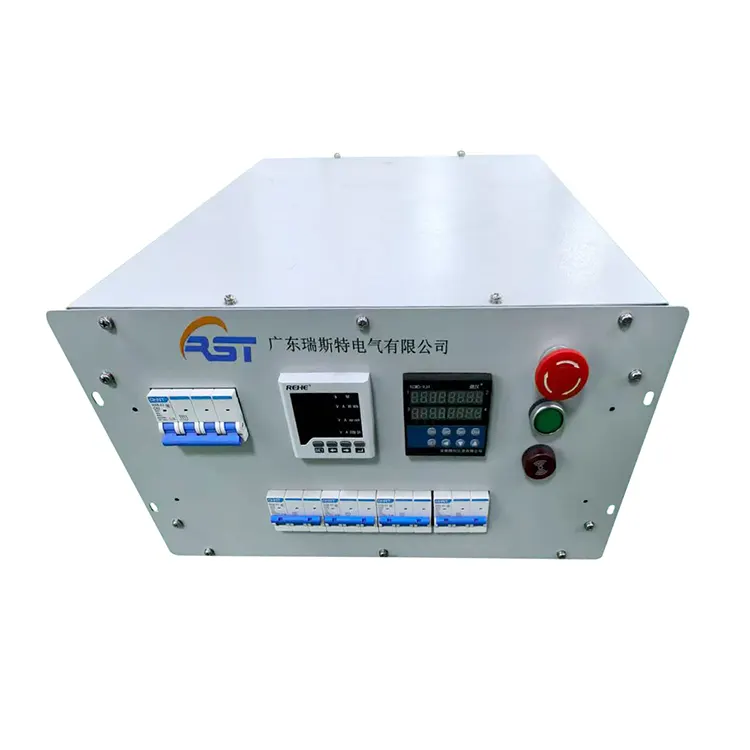

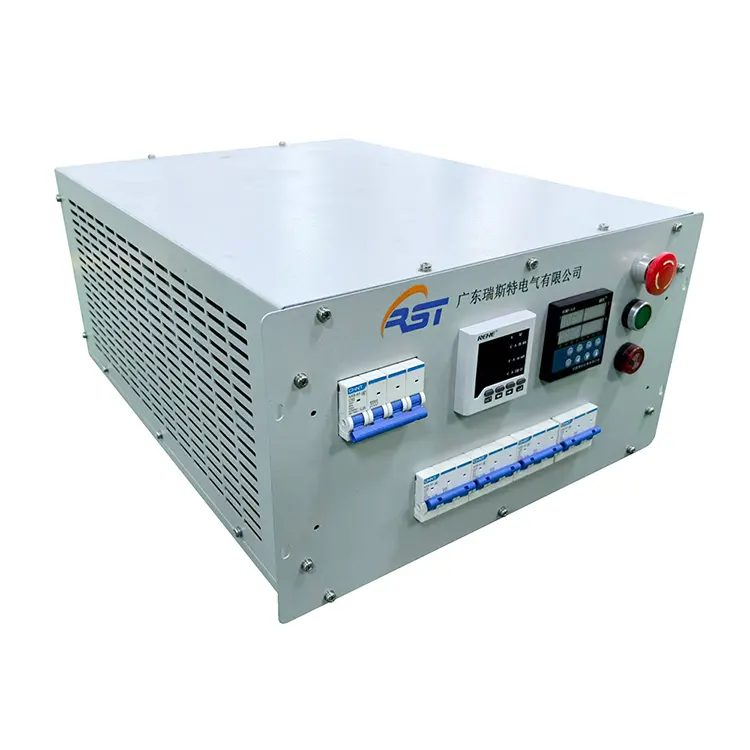

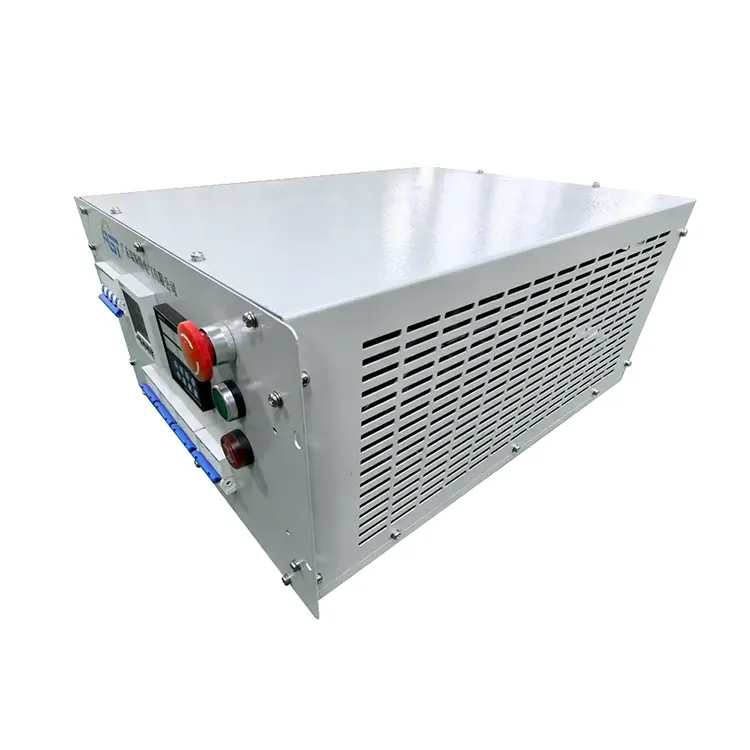

(2) Casis Rak 19-inci 6U: Dimensi 482×D650×H266mm, salutan RAL7035, berat kering 35~45kg, tertanam terus dalam rak pelayan untuk memulihkan persekitaran penjanaan haba kabinet sebenar pelayan dalam talian.

(3)  Perlindungan Keselamatan Lengkap: Litar pintas, arus lebih, suhu lebih, hentian kecemasan, tekanan penyejuk rendah & perlindungan interlock pintu pilihan; penggera automatik dan penurunan beban apabila tidak normal, menjamin ujian penuaan CDU tanpa gangguan jangka panjang.

(4)  Mod berbilang kawalan: Manual tempatan / auto / alat kawalan jauh mudah alih / perisian PC; RS485 Modbus pilihan, muat naik data suhu & aliran ke IDC SCADA untuk rakaman data operasi CDU masa nyata.

3. Piawaian Pemasangan & Pentauliahan Di Tapak

(1) Pasang per Malaysia kod elektrik; unit gelongsor ke dalam slot kabinet standard dan pasangkan dengan pemegang hadapan, pendawaian kuasa bebas, gandingan cepat masuk/alur keluar cecair dengan saluran paip beredar CDU, pembumian PE yang boleh dipercayai.

(2) Semua unit lulus ujian sesak tekanan beban penuh kilang dan saluran paip sebelum penghantaran dengan laporan ujian rasmi. Pentauliahan di tapak melaraskan kadar aliran penyejuk langkah demi langkah, memuatkan 6kW~200kW secara berperingkat, merekodkan perbezaan suhu air masuk/alur keluar untuk mengukur kapasiti pertukaran haba CDU, mengesahkan semua fungsi kawalan dan perlindungan.

(3) Peraturan Operasi Harian: Periksa saluran paip mingguan untuk kebocoran; bersihkan penapis edaran CDU secara kerap untuk mengelakkan aliran tidak mencukupi yang menjejaskan kesan penyejukan; tiada bahan mudah terbakar disimpan di sekeliling kabinet pelayan.

4. Penyelesaian masalah & Perkhidmatan Penyelenggaraan Selepas Jualan

Kesalahan biasa termasuk terlalu panas yang tidak normal, tekanan penyejuk yang tidak mencukupi, kegagalan komunikasi dan penggera perlindungan palsu yang disusun dalam manual penyelenggaraan rasmi;

Pemeriksaan Berkala: Setiap 6 bulan periksa kekejangan saluran paip, bersihkan habuk perintang dalaman, ujian penebat biasa dengan megohmmeter.

Waranti: Waranti 18 bulan dari tarikh penghantaran, pembaikan & penggantian percuma untuk kecacatan pembuatan; alat ganti sepanjang hayat & sokongan teknikal jarak jauh bahasa Inggeris, pilihan jurutera tempatan latihan di tapak untuk pesanan pukal. Kuasa tersuai, voltan, antara muka cecair dan protokol komunikasi untuk projek pembesaran pusat data kemudiannya.

5. Hasil Projek

(1) Struktur cecair yang dipasang di rak mengakses terus saluran paip edaran CDU, secara stabil mengeluarkan beban haba tetap berperingkat, mengesahkan dengan tepat kapasiti penyingkiran haba sebenar setiap gelung CDU; merealisasikan simulasi terma kabinet sebenar yang tidak dapat dicapai oleh beban udara tradisional, kecekapan penerimaan CDU meningkat lebih 65%.

(2) Peredaran cecair tertutup yang stabil menyesuaikan suhu ambien Malaysia yang tinggi, pemuatan berterusan yang lama tanpa penutupan terlalu panas, semua indeks prestasi penyejukan CDU berjaya melepasi piawaian penerimaan.

(3) Pengumpulan data automatik suhu air, aliran dan kuasa memudahkan penyusunan laporan ujian CDU pelanggan, sangat mengurangkan kos ujian manual untuk projek IDC.

(4) Hubungi RST Electric untuk bank beban penyejukan cecair tersuai khas untuk pengesahan penyejukan CDU di pusat data Asia Tenggara, dapatkan cadangan teknikal & sebut harga percuma.
